Замена платы логики MacBook Air 11" Early 2015

Выключите и закройте компьютер. Положите его на мягкую поверхность крышкой вниз.

Удалите следующие десять винтов:

Два 8 мм 5-точечных винта Pentalobe

Восемь 2,5 мм 5-точечных винтов Pentalobe

Специальная отвертка для снятия 5-точечных винтов Pentalobe доступна здесь.

Просуньте пальцы между дисплеем и нижней крышкой и потяните вверх, чтобы отщелкнуть нижнюю крышку от Air.

На этом шаге вы отсоедините батарею, чтобы избежать короткого замыкания компонентов во время ремонта.

Используйте плоский конец лопатки, чтобы приподнять обе короткие стороны разъёма батареи, отсоединив его от гнезда на плате логики.

Слегка отогните кабель батареи от платы логики, чтобы разъём случайно не вернулся на своё место и не соприкоснулся с гнездом.

Используйте плоский конец лопатки, чтобы приподнять разъёмы кабелей левой и правой платы ввода-вывода с их гнёзд на плате ввода-вывода.

Поднимите и снимите кабель платы ввода-вывода.

Используйте наконечник лопатки, чтобы аккуратно нажать с каждой стороны разъёма кабеля камеры iSight и ослабить его в гнезде на плате логики.

Рекомендуется аккуратно «выгуливать» разъём из его гнезда.

Отклейте кабель камеры iSight от клейкой ленты, фиксирующей его на вентиляторе.

Используйте наконечник лопатки, чтобы аккуратно отжать фиксирующий язычок ZIF-разъёма кабеля вентилятора.

Убедитесь, что вы поднимаете именно подвижный фиксирующий язычок, а не сам разъём.

Удалите следующие три винта, крепящие вентилятор к верхней части корпуса:

Два 5,5 мм винта T5 Torx

Один 4,6 мм винт T5 Torx

В некоторых моделях этот винт имеет длину 3,6 мм и также является винтом T5 Torx.

Поднимите, но не извлекайте вентилятор из его посадочного места в верхней части корпуса.

Аккуратно вытяните ленточный кабель вентилятора из его гнезда при снятии вентилятора с Air.

Используйте плоский конец лопатки, чтобы приподнять оба антенных разъёма с их гнёзд на карте AirPort/Bluetooth и отведите их в сторону.

Удалите следующие пять винтов, крепящих батарею к верхней части корпуса:

Два 5,2 мм винта T5 Torx

Один 6 мм винт T5 Torx

Два 2,6 мм винта T5 Torx

При работе с батареей избегайте сдавливания или касания шести открытых литий-полимерных ячеек.

Подденьте батарею за край, ближайший к плате логики, и извлеките её из верхней части корпуса.

Отсоедините плату ввода-вывода, вытянув кабель питания из его гнезда на плате логики.

Тяните кабель параллельно плоскости платы логики в направлении переднего края Air.

Используйте наконечник лопатки, чтобы вывести антенные кабели из их вырезов на плате логики.

Осторожно подденьте наконечником лопатки чёрную пластиковую язычковую защёлку, прилепленную к фиксатору кабеля дисплея, чтобы защёлка выскочила вверх и от гнезда.

Удерживая защёлку отодвинутой от гнезда, аккуратно вытяните кабель данных дисплея из его гнезда.

Не тяните кабель данных дисплея вверх при его отсоединении, так как гнездо может отломаться от платы логики.

Используйте наконечник лопатки, чтобы поддеть под разъём кабеля динамика и приподнять его прямо вверх из гнезда.

Выведите кабель из его выреза на плате логики.

Используйте наконечник лопатки или ноготь, чтобы поднять фиксирующую планку на ZIF-разъёме шлейфа трекпада.

Убедитесь, что Вы поднимаете шарнирную фиксирующую планку, а не сам разъём.

Вытяните шлейф трекпада прямо из разъёма в сторону переднего края Air.

Используйте наконечник лопатки, чтобы поднять фиксирующую планку на ZIF-разъёме шлейфа подсветки клавиатуры.

Убедитесь, что Вы поднимаете шарнирную фиксирующую планку, а не сам разъём.

Вытяните шлейф подсветки клавиатуры из разъёма.

Удалите один винт T5 Torx длиной 2,9 мм, фиксирующий карту AirPort/Bluetooth на плате.

Слегка поднимите свободный край платы AirPort/Bluetooth и выведите её из разъёма на логической плате.

Чтобы не повредить её разъём на логической плате, не поднимайте чрезмерно свободный край карты AirPort/Bluetooth.

Снимите три винта T5 Torx длиной 3,6 мм, закрепляющие логическую плату в верхней части корпуса.

В некоторых моделях это винты T5 Torx длиной 3,1 мм.

Осторожно приподнимите узел логической платы с торца радиатора и оттяните его от стороны с портами, чтобы извлечь из Air.

При установке логической платы вставьте резиновый край платы под резиновый уплотнитель со стороны портов, затем опустите плату на место.

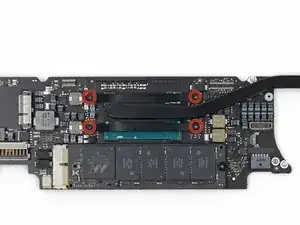

Снимите четыре винта T5 Torx длиной 2,5 мм, фиксирующие радиатор на логической плате.

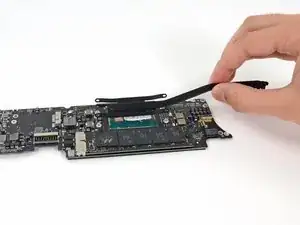

Если радиатор кажется приклеенным к логической плате после снятия всех четырёх винтов, используйте лопатку, чтобы аккуратно отделить радиатор от крышек процессоров.

Снимите радиатор с логической платы.

При повторной установке радиатора обязательно нанесите новый слой термопасты. Если Вы никогда не наносили термопасту, у нас есть руководство, которое поможет.

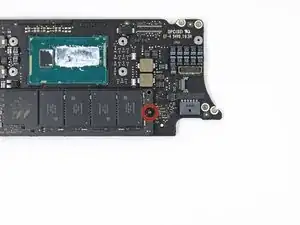

Удалите один винт T5 Torx длиной 2,9 мм, фиксирующий SSD на логической плате.

Поднимите свободный край SSD настолько, чтобы можно было надёжно за него схватиться.

Не поднимайте чрезмерно край SSD.

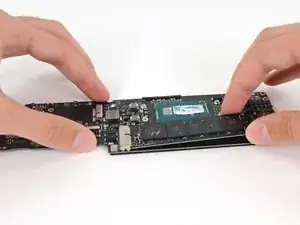

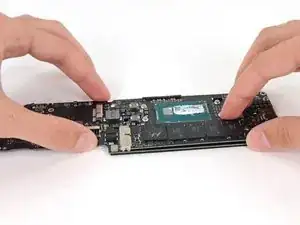

Вытащите накопитель прямо из разъёма и снимите его с логической платы.

При повторной установке SSD убедитесь, что он правильно посажен, прежде чем ввернуть фиксирующий винт.
