Замена платы ввода-вывода MacBook Air 11" начала 2015 года

Выключите и закройте компьютер. Положите его на мягкую поверхность экраном вниз.

Снимите следующие десять винтов:

Два 8-мм 5-штырьковых винта Pentalobe

Восемь 2,5-мм 5-штырьковых винтов Pentalobe

Специальную отвёртку, необходимую для снятия 5-штырьковых винтов Pentalobe, можно приобрести здесь.

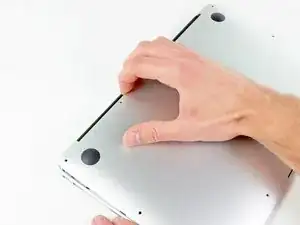

Заведите пальцы между экраном и нижней крышкой и потяните вверх, чтобы снять нижнюю крышку с MacBook Air.

На этом шаге Вы отключите батарею, чтобы избежать замыкания компонентов во время ремонта.

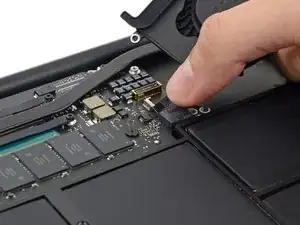

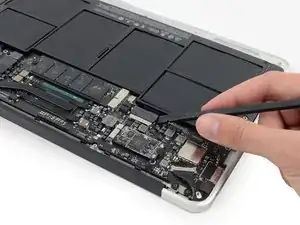

Используйте плоский конец лопатки, чтобы поддеть обе короткие стороны разъёма батареи и отсоединить его от разъёма на системной плате.

Отогните кабель батареи немного в сторону от системной платы, чтобы разъём случайно не вернулся обратно и не вошёл в контакт с разъёмом.

Используйте плоский конец лопатки, чтобы поддеть разъёмы кабелей левой и правой платы ввода-вывода и отсоединить их от соответствующих разъёмов на плате ввода-вывода.

Поднимите и снимите кабель платы ввода-вывода.

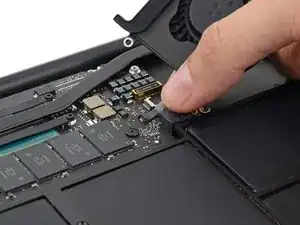

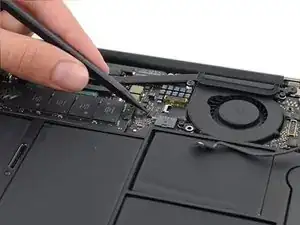

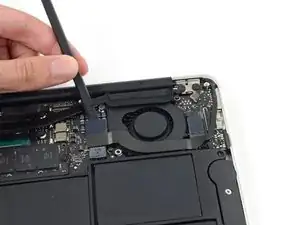

Используйте кончик лопатки, чтобы аккуратно нажать на каждую сторону разъёма кабеля камеры iSight и вывести его из разъёма на системной плате.

Рекомендуется аккуратно «выталкивать» разъём из гнезда.

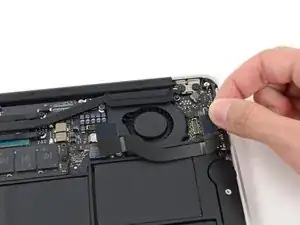

Отклейте кабель камеры iSight от клейкой ленты, которой он прикреплён к вентилятору.

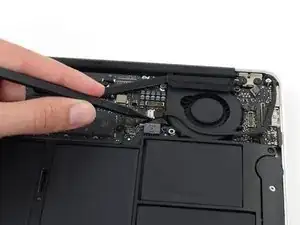

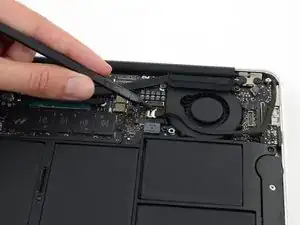

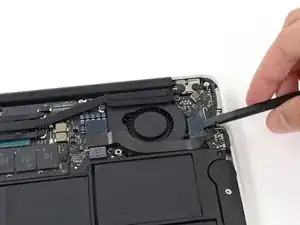

Используйте кончик лопатки, чтобы аккуратно поднять фиксирующую защёлку на разъёме ленточного кабеля вентилятора ZIF.

Убедитесь, что Вы поднимаете именно шарнирную фиксирующую защёлку, а не сам разъём.

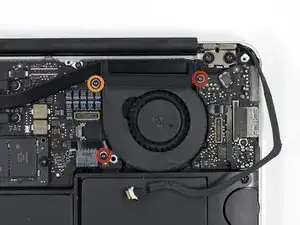

Снимите следующие три винта, крепящих вентилятор к верхней крышке:

Два 5,5-мм винта Torx T5

Один 4,6-мм винт Torx T5

В некоторых моделях используется 3,6-мм винт Torx T5.

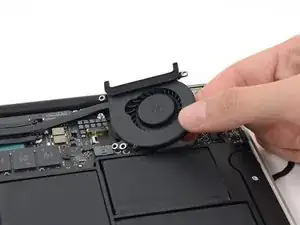

Поднимите, но не извлекайте вентилятор из посадочного места в верхней крышке.

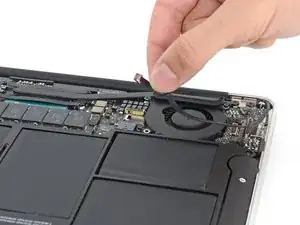

Осторожно вытяните ленточный кабель вентилятора из разъёма, удаляя вентилятор из MacBook Air.

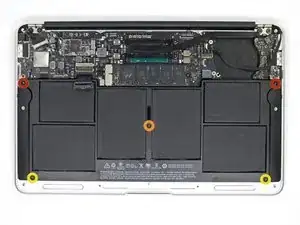

Снимите следующие пять винтов, крепящих батарею к верхней крышке:

Два 5,2-мм винта Torx T5

Один 6-мм винт Torx T5

Два 2,6-мм винта Torx T5

При обращении с батареей избегайте сдавливания или прикосновений к шести открытым ячейкам литий-полимерной батареи.

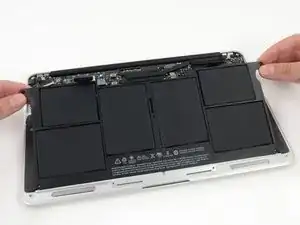

Приподнимите батарею за край, ближайший к системной плате, и удалите её из верхней крышки.

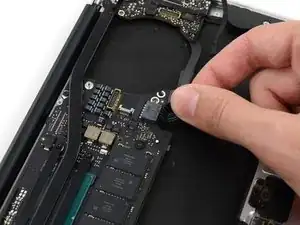

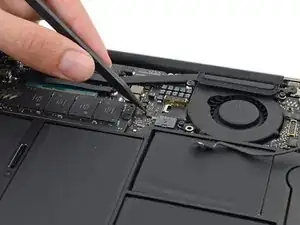

Отсоедините кабель питания платы ввода-вывода от системной платы, вытянув его из разъёма на системной плате.

Тяните кабель параллельно поверхности системной платы в сторону переднего края MacBook Air.

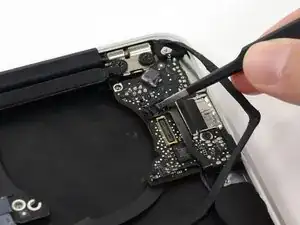

При необходимости используйте пинцет, чтобы удалить ленту, закрывающую разъём кабеля микрофона ZIF.

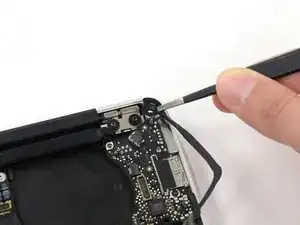

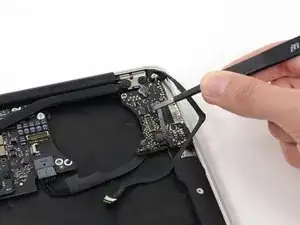

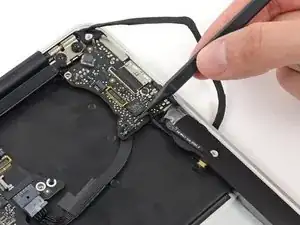

Используйте кончик лопатки, чтобы аккуратно поднять фиксирующую защёлку на разъёме кабеля микрофона ZIF.

Убедитесь, что Вы поднимаете фиксирующую защёлку, а не сам разъём.

Вытяните ленточный кабель микрофона прямо из разъёма.

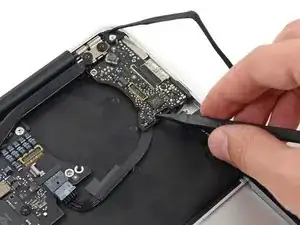

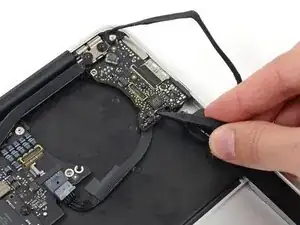

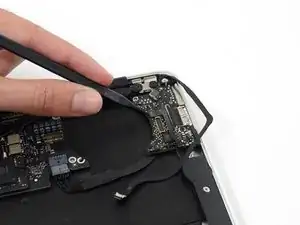

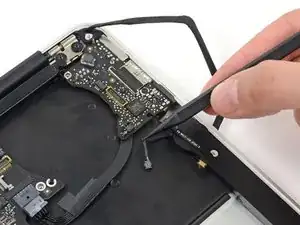

Подденьте кончиком лопатки разъём кабеля динамика рядом с самим разъёмом, чтобы поднять его прямо вверх из гнезда.

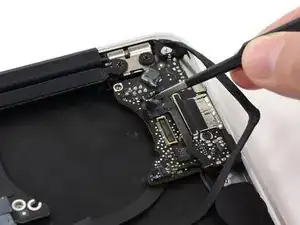

Освободите кабель из паза на плате ввода-вывода.

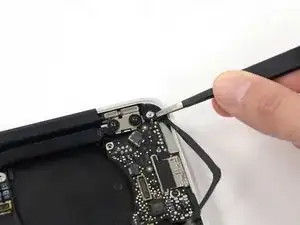

Снимите маленькую резиновую прокладку с угла верхней крышки, ближайшего к плате ввода-вывода.

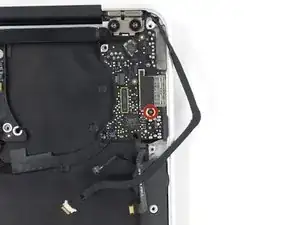

Снимите один 3,6-мм винт Torx T5, крепящий плату ввода-вывода к верхней крышке.

В некоторых моделях используется 3,1-мм винт Torx T5.

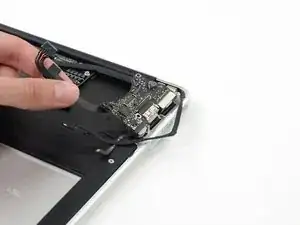

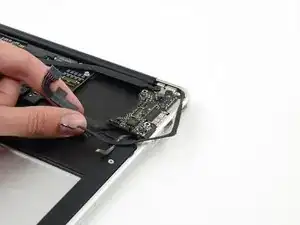

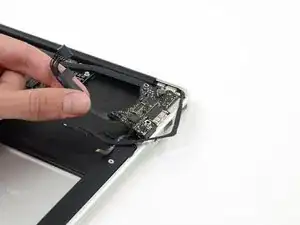

Осторожно приподнимите плату ввода-вывода за кабель питания и выведите её из края корпуса.
