Замена клавиатуры MacBook Air 11" Early 2015

Перед началом рекомендуется внимательно прочитать всё руководство, чтобы получить полное представление о выполняемых операциях.

Мы начинаем с этапа, на котором верхняя панель со всеми её компонентами уже снята, за исключением микрофона, подсветки и клавиатуры. Теперь можно приступать к их снятию, установке новой клавиатуры и, при необходимости, новой подсветки.

По желанию вы можете полностью снять дисплей и ремни, которые соединяют антенные кабели с корпусом, поскольку их довольно трудно вернуть на место. Если оставить их, придётся постоянно открывать дисплей и отводить его в сторону рабочей зоны. В этом руководстве я полностью снял дисплей.

Также по желанию можно снять тачпад, но это не обязательно — я всегда оставлял его на месте без каких-либо проблем.

Необходимо аккуратно снять подсветку, чтобы не повредить её; если вы заменяете этот компонент, можно просто снять её с места.

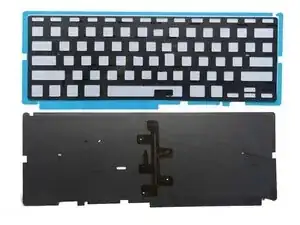

Подсветка состоит из трёх слоёв: очень хрупкого светорассеивающего слоя, прозрачного пластикового слоя и очень хрупкого шаблона раскладки клавиатуры. Мы НЕ должны повредить эти слои, если планируем использовать их повторно, поэтому требуется максимальная осторожность. Они склеены, но при аккуратной работе их можно разделить.

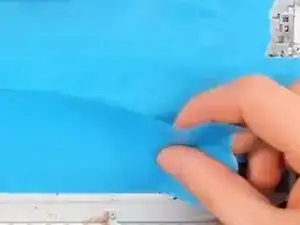

Используя острый маленький канцелярский нож или аналогичный инструмент, очень аккуратно подденьте край подсветки, вводя лезвие под место склейки — нам не нужно рвать этот чрезвычайно хрупкий компонент.

Некоторые предлагают использовать тепловую пушку, но это, скорее всего, деформирует подсветку от нагрева и сделает её непригодной.

Когда получится приподнять достаточно большую область, можно очень аккуратно стянуть подсветку, следя, чтобы её не порвать. Для помощи в съёме можно опереться на прочность средней пластиковой пластины. После снятия отложите деталь в сторону — она понадобится на следующем этапе.

Можно аккуратно очистить пятна или загрязнения, скопившиеся со временем, мягкой щёткой или тканью с небольшим количеством спирта — часть станет чистой и готовой к повторной установке.

После снятия подсветки можно приступить к выкручиванию всех маленьких винтов, расположенных по внешним краям клавиатуры.

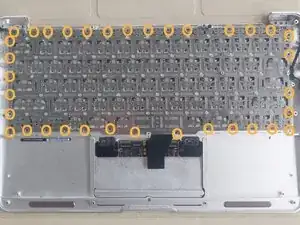

Используя маленькую крестовую отвёртку, открутите и удалите ВСЕ маленькие винты по краям клавиатуры. Всего их 34.

Крайне важно дважды проверить, что ВСЕ винты удалены, иначе клавиатура не выйдет из корпуса.

Когда все винты выкручены, мы почти готовы извлечь клавиатуру. Мы НЕ должны сгибать верхнюю панель ни в какой степени, поэтому следует КРЕПКО УПЕРЕТЬСЯ за края, чтобы она не приподнималась и не смещалась, так как это может деформировать корпус.

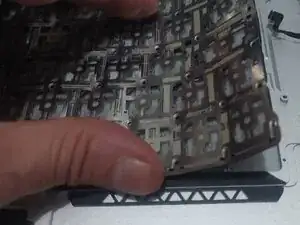

Настоятельно рекомендуется надеть прочные плотные перчатки, чтобы сначала приподнять край клавиатуры и аккуратно отогнуть его назад, чтобы получить надёжный захват. Края клавиатуры ОЧЕНЬ ОСТРЫЕ и легко прорежут тонкие материалы или кожу, поэтому требуется ОГРАНИЧЕННАЯ ОСТОРОЖНОСТЬ.

В качестве альтернативы можно использовать старую тряпку или плотную ткань, чтобы защитить руки от потенциально серьёзных порезов пальцев и суставов при снятии клавиатуры.

* Можно также подложить лист бумаги или пластика под ноутбук, чтобы предотвратить царапины, если корпус сдвинется во время резкого вырывания клавиатуры; ткань или тряпка позволят корпусу немного прогнуться и снизят риск деформации.

Можно наклеить малярный скотч на тыльную сторону клавиатуры — это поможет удержать обломки заклёпок, которые оторвутся при вытягивании клавиатуры.

Когда будете готовы, возьмитесь ПЛОТНО и считайте до трёх... 1-2-3 и ВЫРВИТЕ клавиатуру одним быстрым движением. Клавиши и заклёпки разлетятся повсюду — будьте готовы! Чем дольше тянуть, тем выше риск деформации корпуса или травмы. Ещё раз: край клавиатуры ОЧЕНЬ ОСТРЫЙ и не щадит рук и пальцев.

Не тяните слишком вверх; тяните примерно в плоскости клавиатуры, чтобы уменьшить вытягивающее напряжение на корпус.

После того как клавиатура успешно удалена, необходимо извлечь все остатки от примерно 62 заклёпок в корпусе. Это не так уж сложно и может занять всего несколько минут.

Положите пустую верхнюю панель на ткань, чтобы предотвратить царапины, и прижмите её к стене. Так корпус НЕ БУДЕТ двигаться, пока мы ВЫБИВАЕМ заклёпки. По возможности избегайте опоры о кафельные плитки, так как они могут треснуть при ударе.

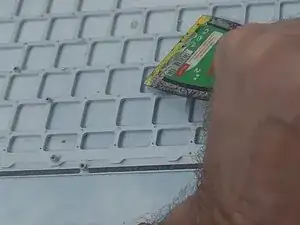

Используя инструмент с плоской кромкой, например скребок, держите инструмент максимально плоско, чтобы не повредить корпус, приложите его к заклёпкам и выбивайте. Иногда можно выбить по две-три заклёпки одним ударом, а иногда больше.

Некоторые предлагают сточить старые головки заклёпок болгаркой, но это занимает слишком много времени и может помешать удалению оставшейся части заклёпок, сделав их слишком мелкими. Цель — выбить заклёпки так, чтобы остались отверстия для вкручивания винтов.

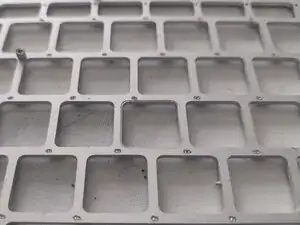

Вы увидите, что после выбивания заклёпок остаются отверстия нужного диаметра для маленьких винтов, которыми мы плотно закрепим новую клавиатуру в корпусе.

Дважды проверьте, что ВСЕ заклёпки удалены. Хорошая идея — провести пальцем по местам, где были заклёпки, чтобы убедиться, что всё ровно и отверстия чистые и готовы принять винты; иначе новая клавиатура не будет плотно сидеть в корпусе.

* В худшем случае, если какие-то заклёпки остались и не выскочили полностью или сломались, может понадобиться тонкое сверло, чтобы просверлить отверстие, но не глубже 1 мм, иначе есть риск пройти насквозь корпуса.

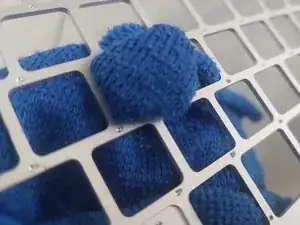

* Также хорошее время взять тряпку и тщательно очистить отверстия под клавиши в корпусе, так как они склонны собирать грязь и мусор от липких пальцев.

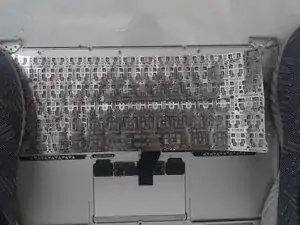

Рекомендуется поставить корпус на что‑то, что немного приподнимет его (я для этого использую динамики), чтобы клавиатура полностью вошла в свои направляющие перед закреплением винтов. Это позволит клавиатуре всегда располагаться ровно и плотно по поверхности корпуса.

Установите новую клавиатуру в корпус и начните с вкручивания винтов в четырёх углах и в серединах сторон.

Винты очень маленькие и могут легко застрять внутри клавиатуры, поэтому совет — слабо приклейте заднюю часть клавиатуры лентой или похожим материалом и аккуратно оттягивайте её, когда нужно получить доступ к следующему отверстию для винта.

Важно время от времени проверять, не залипают ли клавиши при нажатии. Если это происходит, нужно немного ослабить все винты, чтобы клавиатура могла сдвинуться на долю миллиметра и не тереться о корпус. Такое случается редко, так как клавиатуры подходят очень точно. Желательно проверить это до того, как будет ввинчено слишком много винтов.

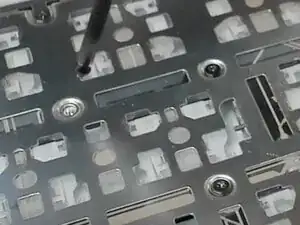

Когда вы убедитесь, что всё установлено идеально, можно начинать вкручивать винты на местах, где раньше были заклёпки, от центра к краям. Всего около 96 маленьких винтов, которые нужно закрепить, чтобы получить идеально жёсткую клавиатуру без прогиба при наборе текста.

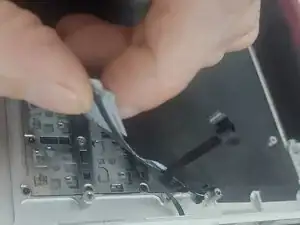

Переустановите дисплей, так как теперь мы можем продеть удерживающие ленты для антенных кабелей в вырезы корпуса. Толщина и расположение подсветки могут мешать этому, так как пространства немного. Мы окончательно закрепим их в конце. Если это сделать сейчас, установка будет значительно проще.

Когда вы убедитесь, что клавиатура установлена правильно и никакие клавиши не залипают, особенно верхние ряды с мелкими функциональными клавишами (они чаще всего дают сбой), можно подготовиться к установке старой или новой подсветки корпуса.

На этом этапе можно изменить цвет подсветки, вставив тонкий пластик между подсветкой и средней прозрачной пластиковой панелью. Цветные пакеты для мусора подойдут, так как они достаточно тонкие и не сильно поглощают свет. Различные цвета можно найти в ближайшем магазине.

Осторожно пройдитесь лентой 3M по краям там, где была старая лента, оставляя как можно меньше зазоров — это поможет в случае попадания грязи, пыли или, в худшем случае, пролитой воды внутрь и на плату, либо, по крайней мере, минимизирует этот риск.

Новая подсветка обычно поставляется с уже установленной клейкой лентой — в этом случае использовать 3M не потребуется,

Также можно настроить цвет подсветки, добавив тонкий слой прозрачного цветного пластика, заменив существующую прозрачную панель или наложив сверху; это будет работать, если материал достаточно тонкий и не поглощает слишком много света.

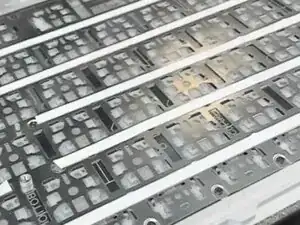

Можно также наложить ленту, закрыв все винты вдоль центральных рядов, но не отрывайте защитный слой, иначе вы затрудните позиционирование подсветки! Это просто поможет удержать любой винт, который может открутиться и застрять под клавишей.

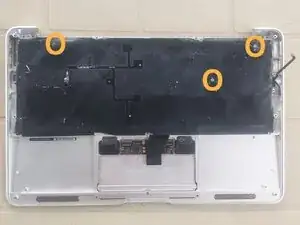

Аккуратно установите подсветку в правильное положение и выровняйте её, убедившись, что она лежит ровно и равномерно, при этом три фиксирующих выступа или крепления для платы не закрыты, затем аккуратно проведите пальцем по краям подсветки и прижмите её, чтобы прочно закрепить в корпусе.

Когда вы убедитесь, что всё надёжно закреплено, можно собирать устройство. Работа завершена.
