Замена радиатора MacBook Air 11" Early 2015

Выключите и закройте компьютер. Положите его лицевой стороной вниз на мягкую поверхность.

Удалите следующие десять винтов:

Два 8 мм винта Pentalobe с пятиконечной головкой

Восемь 2,5 мм винтов Pentalobe с пятиконечной головкой

Специальная отвёртка, необходимая для удаления винтов Pentalobe с пятиконечной головкой, доступна здесь.

Просуньте пальцы между дисплеем и нижней крышкой и потяните вверх, чтобы отщёлкнуть нижнюю крышку от корпуса Air.

На этом шаге отключите аккумулятор, чтобы уменьшить риск короткого замыкания компонентов во время обслуживания.

Используйте плоский конец лопатки, чтобы поддеть обе короткие стороны разъёма аккумулятора и приподнять его, отсоединив от гнезда на логической плате.

Слегка отогните кабель аккумулятора от логической платы, чтобы разъём случайно не вернулся на место и не соприкоснулся с гнездом.

Используйте наконечник лопатки, чтобы осторожно надавить по обеим сторонам разъёма шлейфа камеры iSight и выдвинуть его из гнезда на логической плате.

Рекомендуется аккуратно «шагать» разъёмом, постепенно вытягивая его из гнезда.

Отклейте шлейф камеры iSight от клея, крепящего его к вентилятору.

Используйте наконечник лопатки, чтобы аккуратно отогнуть фиксирующий язычок на ZIF-разъёме кабеля вентилятора.

Убедитесь, что вы поддеваете шарнирный фиксирующий язычок, а не сам разъём.

Удалите следующие три винта, фиксирующие вентилятор в верхней крышке:

Два 5,5 мм винта T5 Torx

Один 4,6 мм винт T5 Torx

В некоторых моделях этот винт имеет длину 3,6 мм и также является винтом T5 Torx.

Поднимите, но не извлекайте вентилятор из его углубления в верхней крышке.

Аккуратно вытяните ленточный кабель вентилятора из гнезда по мере извлечения вентилятора из Air.

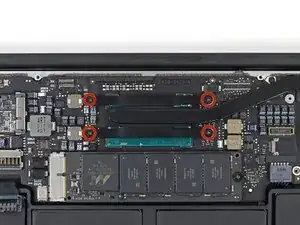

Удалите четыре 2,5 мм винта T5 Torx, фиксирующие радиатор к логической плате.

Если радиатор кажется приклеенным к логической плате после удаления всех винтов, аккуратно отделите радиатор от поверхности процессора с помощью лопатки.

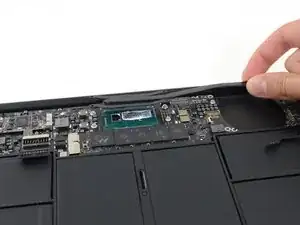

Снимите радиатор с логической платы.

При повторной установке радиатора обязательно нанесите новый слой термопасты. Если вы никогда ранее не наносили термопасту, у нас есть руководство, которое облегчит этот процесс.
