Замена правого динамика MacBook Core Duo

Используйте монету или лопатку, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Выньте батарею из компьютера.

Удалите три равномерно расположенных винта с крестообразной головкой вдоль задней стенки отсека батареи.

Винты закреплены в металлической крышке модулей памяти.

При установке крышки модулей памяти воспользуйтесь лопаткой, чтобы вставить обратно пенопластовую прокладку за задней стенкой для правильного расположения батареи.

Поднимите L-образную крышку модулей памяти, сдвиньте её вправо и выньте из компьютера.

Удалите следующие 3 винта:

Один винт Phillips #00 длиной 11 мм в центре корпуса.

Два винта Phillips #00 длиной 14,5 мм.

Если винты застряли в корпусе, можно использовать намагниченную отвертку, чтобы вытащить их.

Короткий из трёх винтов устанавливается в середину.

Удалите следующие 3 винта с задней стенки отсека батареи:

Два винта Phillips #00 длиной 3 мм. (Модель A1181 имеет три винта 3 мм и один 4 мм.)

Один винт Phillips #00 длиной 4 мм с правой стороны.

При повторной установке этих винтов аккуратно надавите на нижний корпус, чтобы совесть отверстия совпали.

Эти винты легко срываются, поэтому будьте осторожны при их извлечении.

Удалите два винта Phillips #00 длиной 6 мм с каждой стороны правой стенки отсека батареи (не те, что ближайшие к разъёму батареи).

Удалите четыре указанных винта Phillips #00 длиной 3 мм с передней стенки отсека батареи. Работая слева, удалите 2-й, 4-й, 7-й и 9-й винты.

Удалите следующие 4 винта с задней части компьютера:

Два винта с плечиком Phillips по краям.

Два винта Phillips длиной 10,5 мм ближе к центру.

Не затягивайте их чрезмерно; это может деформировать корпус.

Удалите два винта с плечиком Phillips #00 длиной 5,2 мм со стороны оптического привода.

Снимать аналогичные винты на другой стороне корпуса не обязательно.

Начиная рядом с дисплеем и продвигаясь вокруг к передней части компьютера, подденьте верхнюю крышку. Она удерживается защёлками справа над оптическим приводом. Они освободятся при достаточно сильном подъёме.

Будьте осторожны при поддёве верхней крышки. Очень легко порезать кончик пальца.

Клавиатура и шлейф трекпада соединяют верхнюю крышку с платой логики, поэтому пока не снимайте верхнюю крышку полностью.

Если трудно освободить защёлки, убедитесь, что вы не поддеваете пластиковую верхнюю панель отдельно от её металлической рамки.

Удерживая верхнюю крышку (снизу или сверху), с помощью лопатки подденьте оранжевый кабель трекпада и клавиатуры у разъёма, чтобы отсоединить его.

Старайтесь поддевать между чёрной гнездовой частью и белым разъёмом. Возможно, придётся поддевать с обеих сторон, чтобы разъём освободился правильно.

Не поддёвывайте снизу или сверху — поддёргивайте с боков.

Если при снятии вы повредите шлейф верхней крышки, этот шлейф продаётся отдельно, и у нас есть инструкция по его замене.

Возьмите за белую пластиковую язычок, прикреплённый к жёсткому диску, и потяните влево, чтобы вынуть жёсткий диск из компьютера.

Удалите два винта Phillips с переднего края оптического привода.

Ближайший к модулям памяти короткий винт (3 мм) утоплен. Другой — 3,5 мм.

Отключите оранжевый шлейф оптического привода от платы логики.

Отключите вновь обнажившийся кабель данных дисплея. Если на разъёме нет язычка, может помочь лопатка для отсоединения разъёма.

Отключите (снова) обнажившийся шлейф жёсткого диска.

Оторвите фольгированную ленту между вентилятором и оптическим приводом.

Удалите винт Phillips длиной 8,5 мм, крепящий кабель данных дисплея к металлической рамке.

Поднимите кабель данных дисплея вдоль края оптического привода, чтобы открыть серебристый винт Phillips.

Удалите винт Phillips 2,8 мм, фиксирующий оптический привод.

Кабель Bluetooth может перекрывать доступ к винту; аккуратно оттолкните его в сторону перед удалением винта.

Не затягивайте этот винт чрезмерно при обратной установке. Вы можете повредить пластиковый корпус.

После удаления винта сдвиньте металлическую защёлку назад, в сторону вентилятора, чтобы освободить переднюю часть оптического привода.

Поднимите плату антенны Bluetooth с правой стороны оптического привода.

Снимите (протяните) кабель жёсткого диска с передней части оптического привода.

Поднимите передний край оптического привода и сдвиньте его вверх и наружу из корпуса компьютера.

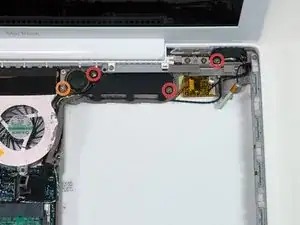

Удалите следующие 4 винта Phillips:

Три винта Phillips 3 мм, фиксирующие сабвуфер и правый динамик к нижней части корпуса.

Один винт Phillips 7,5 мм, фиксирующий петлю кабеля передачи данных дисплея к нижней части корпуса.

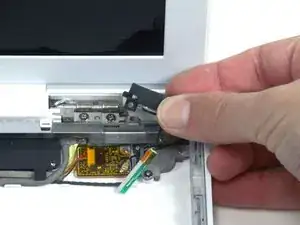

Поднимите правый динамик из его посадочного места в нижней части корпуса.

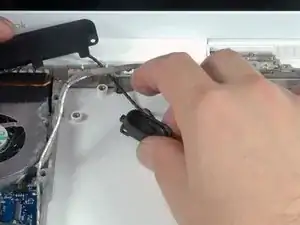

Пропустите сабвуфер и правый динамик под кабелями передачи данных дисплея и микрофона.

Используйте лопаточку, чтобы отключить разъём правого динамика от логической платы.
