Замена радиатора MacBook Pro 16" 2023

Используйте это руководство для замены радиатора в вашем MacBook Pro 16" 2023 года.

Чтобы получить доступ к радиатору, потребуется снять плату логики.

Если аккумулятор вздут, примите соответствующие меры предосторожности.

Примечание: В этом ноутбуке используются винты Torx стандартного типа и Torx Plus (IP). Если у вас нет всех необходимых отверток Torx Plus, можно использовать стандартные отвертки Torx. В этом случае обязательно применяйте постоянное, направленное вниз усилие, чтобы избежать срыва шлицов.

Некоторые фотографии в этом руководстве сделаны на предыдущей модели MacBook Pro и могут незначительно отличаться внешне, но это не повлияет на процедуру.

Шаг 1

Перед началом ремонта разрядите аккумулятор MacBook ниже 10%. Заряженный аккумулятор при повреждении в ходе ремонта может загореться.

Полностью выключите MacBook, закройте крышку и переверните его. Держите крышку закрытой, пока вы физически не отключите аккумулятор.

Отключите кабель MagSafe и все аксессуары, подключённые к MacBook.

Шаг 2

Снимите восемь винтов, крепящих нижнюю крышку, с помощью отвертки P5 pentalobe:

Четыре винта длиной 9.1 мм

Четыре винта длиной 6 мм

В ходе этого ремонта следите за каждым винтом и возвращайте его точно в то же место.

Шаг 3

Прикрепите присоску к центру переднего края нижней крышки.

Подтяните присоску, чтобы образовать зазор между нижней крышкой и рамой.

Вставьте лезвие для вскрытия в образованный зазор.

Шаг 4

Проведите лезвием по нижнему правому углу и вдоль правого края нижней крышки.

Если лезвие застрянет в вырезе, приподнимите нижнюю крышку пальцами, чтобы лезвие могло подскользнуться под неё.

Проводите лезвием до середины выреза или пока крайний правый защёлк не остановит его движение.

Поверните лезвие, чтобы освободить два правых фиксатора.

Вы услышите и почувствуете щелчок при освобождении каждого из двух фиксаторов.

Шаг 5

Проведите лезвием по нижнему левому углу и вдоль левого края нижней крышки.

Если лезвие застрянет в вырезе, приподнимите нижнюю крышку, чтобы лезвие могло скользнуть под неё.

Проводите лезвием до середины выреза или пока крайний левый фиксатор не остановит его движение.

Поверните лезвие, чтобы освободить два левых фиксатора.

Вы услышите и почувствуете щелчок при освобождении каждого из двух фиксаторов.

Шаг 6

По заднему краю MacBook расположены скользящие фиксаторы, дополнительно удерживающие нижнюю крышку. Для отделения этих фиксаторов может потребоваться значительное усилие — рассмотрите возможность использования перчаток для защиты рук от острых краёв нижней крышки.

Сильно потяните нижнюю крышку от заднего края, по одному углу за раз, чтобы отсоединить скользящие фиксаторы.

Держите нижнюю крышку прижатой к MacBook. Не тяните вверх, пока она полностью не отделится.

Шаг 7

Снимите нижнюю крышку.

Для повторной установки нижней крышки:

Положите её и совместите скользящие фиксаторы с задним краем MacBook. Нажмите на нижнюю крышку и сдвиньте её к заднему краю, чтобы зафиксировать фиксаторы.

Когда одна сторона защёлкнется, она может вывести другую из положения. Проверьте обе стороны при нажиме.

После того как задние углы нижней крышки закреплены и заподлицо с рамой, нажмите по центру нижней крышки, чтобы зафиксировать остальные четыре защёлки.

Вы услышите и почувствуете щелчок каждого фиксатора при защёлкивании.

Шаг 8

Снимите два винта длиной 2.1 мм, крепящие кронштейн кабеля трекпада, с помощью отвертки 3IP Torx Plus.

Снимите кронштейн.

Шаг 9

Используйте плоский конец лопатки, чтобы приподнять и отсоединить пресс-коннектор кабеля трекпада от платы логики.

Для повторного подключения пресс-коннекторов, подобных этому, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите для другой стороны. Не давите в центре. При неправильном совмещении контакты могут погнуться и получить необратимое повреждение.

Шаг 10

Кабель трекпада слабо приклеен к плате аккумулятора.

Отклейте кабель трекпада от платы аккумулятора.

Перенесите кабель через передний край MacBook.

Осторожно, не перегибайте кабель.

Шаг 11

Отклейте ленту, закрывающую соединитель кабеля данных аккумулятора на плате логики.

Шаг 12

Используйте острый конец лопатки или чистый ноготь, чтобы поднять маленькую запорную планку на ZIF‑соединителе кабеля данных аккумулятора.

Шаг 13

Подведите одну лапку тупых пинцетов под кабель данных батареи.

Захватите кабель непосредственно ниже головки разъёма.

Выдвиньте разъём прямо из его гнезда.

Шаг 14

Отклейте ленту, закрывающую разъём кабеля данных батареи на плате батареи.

Шаг 15

С помощью острия лопатки или чистого ногтя поднимите маленькую защёлку на ZIF-разъёме кабеля данных батареи.

Захватите тупыми пинцетами кабель данных батареи непосредственно под головкой разъёма и выдвиньте его прямо из гнезда.

Шаг 16

Кабель данных батареи приклеен к плате батареи и логической плате.

Отклейте кабель от платы батареи и от логической платы.

Удалите кабель.

Шаг 17

Снимите винт-панкейк 3,9 мм, фиксирующий разъём батареи, с помощью отвёртки T5 Torx.

Шаг 18

Используйте плоский конец лопатки, чтобы поднять разъём батареи от платы батареи, отключив батарею.

Поднимите разъём достаточно высоко, чтобы он случайно не соприкасался во время ремонта, но не более чем на 45 градусов, чтобы не повредить его петлю.

Для большей безопасности поместите барьер, например кусочек игральной карты, между разъёмом и платой.

Шаг 19

С помощью отвёртки 3IP Torx Plus снимите три винта 2,1 мм, фиксирующие крышку антенны и кронштейн.

Снимите крышку кабеля антенны.

Шаг 20

Используйте острие лопатки, чтобы поддеть и отсоединить три антенные кабеля от логической платы.

Поддевать следует только металлические наконечники разъёмов. Избегайте поддёва самих кабелей.

Чтобы подключить антенные кабели обратно, удерживайте каждый над его гнездом и нажмите плоским концом лопатки — разъём защёлкнется.

Шаг 21

С помощью отвёртки 3IP Torx Plus снимите четыре винта 2,1 мм, фиксирующие крышки кабелей дисплея.

Снимите обе крышки кабелей дисплея.

Шаг 22

Используйте лопатку, чтобы поддеть и отсоединить все три защёлки кабелей дисплея сверху логической платы.

Шаг 23

Используйте отвёртку P2 pentalobe, чтобы снять девять винтов 1,5 мм, фиксирующих антенную планку.

Из‑за малого размера эти винты очень легко срываются. Убедитесь, что отвёртка в хорошем состоянии. Держите её вертикально и прикладывайте постоянное давление вниз при отвинчивании.

При сборке не перетягивайте эти винты — убедитесь, что они входят по резьбе, затем затяните только до плотности.

С помощью отвёртки T5 Torx снимите оставшиеся шесть винтов, фиксирующих антенную планку:

Четыре винта 3 мм

Два винта 7,5 мм

Шаг 24

Поднимите антенную планку прямо вверх и выньте её из рамы.

Шаг 25

С помощью отвёртки 3IP Torx Plus снимите 11 винтов, фиксирующих пять крышек кабелей с правой стороны логической платы:

Девять винтов 2,1 мм

Один винт 2 мм

Один винт 3,5 мм

Шаг 26

Снимите все пять крышек кабелей с правой стороны логической платы.

Шаг 27

Острие лопатки используйте, чтобы поддеть и отсоединить шесть защёлок с правой стороны логической платы.

Шаг 28

С помощью тупых пинцетов отогните ленту, закрывающую разъём микрофона.

Шаг 29

С помощью острия лопатки или чистого ногтя поднимите маленькую защёлку на ZIF‑разъёме микрофона.

С помощью тупых пинцетов или пальцев захватите ленту кабеля и выдвиньте разъём прямо из гнезда.

Шаг 30

Используйте отвертку 3IP Torx Plus, чтобы выкрутить шесть винтов, фиксирующих три левых крышки кабелей на плате:

Четыре винта 2,1 мм

Один винт 2 мм

Один винт 3,5 мм

Шаг 31

Снимите все три крышки кабелей с левой стороны логической платы.

При сборке ориентируйте среднюю крышку кабеля для разъёма на наушники плоским краем в сторону нижней части MacBook.

Шаг 32

Используйте острие лопатки, чтобы поддеть и отключить все три защёлкивающихся разъёма с левой стороны логической платы.

Шаг 33

Используйте пинцет с тупыми кромками, чтобы отогнуть ленту, закрывающую разъёмы клавиатуры и подсветки клавиатуры рядом с разъёмом батареи.

Шаг 34

Используйте острие лопатки или чистый ноготь, чтобы отжать маленькую запирающую крышку на разъёме подсветки клавиатуры.

Этот разъём меньше из двух разъёмов клавиатуры.

Используйте инструмент для вскрытия или два ногтя, чтобы отжать запирающую крышку на разъёме клавиатуры.

Этот разъём шире из двух разъёмов клавиатуры и может сломаться при использовании узкого инструмента.

Шаг 35

Возьмитесь за ленту на головках кабелей клавиатуры и подсветки клавиатуры и вытяните их разъёмы прямо из гнёзд.

Шаг 36

Используйте пинцет с тупыми кромками или пальцы, чтобы отогнуть ленту, закрывающую разъём правого вентилятора.

Шаг 37

Используйте острие лопатки или чистый ноготь, чтобы отжать маленькую запирающую крышку на ZIF-разъёме правого вентилятора.

Используйте пинцет с тупыми кромками или пальцы, чтобы схватить ленту кабеля и выдвинуть разъём прямо из гнезда.

Шаг 38

Кабели вентилятора очень хрупкие. Будьте осторожны, чтобы не согнуть и не порвать их инструментами.

Оторвите правый кабель вентилятора от логической платы.

Шаг 39

Используйте пинцет с тупыми кромками или пальцы, чтобы отогнуть ленту, закрывающую разъём левого вентилятора.

Шаг 40

Используйте острие лопатки или чистый ноготь, чтобы отжать маленькую запирающую крышку на ZIF-разъёме левого вентилятора.

Используйте пинцет с тупыми кромками или пальцы, чтобы схватить ленту кабеля и выдвинуть разъём прямо из гнезда.

Шаг 41

Оторвите левый кабель вентилятора от логической платы.

Шаг 42

Используйте отвертку T5 Torx, чтобы выкрутить десять винтов, фиксирующих логическую плату в рамке:

Шесть винтов 3,8 мм вокруг вентиляторов

Четыре винта 4,6 мм вдоль нижнего края

Используйте 4 мм шестигранную отвертку, чтобы выкрутить два стоечных винта длиной 6 мм, фиксирующих нижние углы логической платы к рамке.

При сборке сначала вручную вкрутите эти болты пальцами, затем затяните их отверткой.

Используйте отвертку T6 Torx, чтобы выкрутить два винта 6 мм, фиксирующих радиатор и логическую плату к рамке.

Шаг 43

Вставьте плоский конец лопатки между правой стороной логической платы и рамкой.

Держите лопатку подальше от любых кабелей или разъёмов на логической плате.

Осторожно подденьте правую кромку логической платы из её посадочного места в рамке.

Логическая плата может зацепиться за защёлкивающиеся разъёмы. При необходимости удерживайте разъёмы в стороне, пока поднимаете плату.

Шаг 44

Вставьте лопатку между нижним краем логической платы и рамкой.

Осторожно поднимите логическую плату, пока не сможете схватить её пальцами.

Не поддевайте батарею и никакие разъёмы. Используйте выступы в рамке как рычаг.

Удерживайте логическую плату одной рукой на следующих двух шагах, так как она склонна снова проваливаться в посадочное место.

Шаг 45

Разъём HDMI, разъём SDXC и ребра радиатора вдоль верхней части крепят плату к рамке.

Вставьте лопатку между средней частью верхнего края платы и рамкой.

Аккуратно подденьте вверх, пока ребра радиатора вдоль верхней части не начнут отрываться от посадочного места в рамке.

Рёбра радиатора могут зацепиться за левую резиновую прокладку. При необходимости удерживайте прокладку в стороне при подъёме радиатора.

Вставьте лопатку в верхний левый край платы и подденьте её над левым вентилятором.

Шаг 46

Поднимите правый край платы и сдвиньте её вправо, чтобы освободить разъёмы HDMI и SDXC из их посадочных мест.

Проведите плату наружу, пропуская её под кабелями дисплея и пучком антенных кабелей вдоль верхнего края.

Снимите плату.

При сборке вставляйте сначала левый край платы, чтобы убедиться, что разъёмы встали в свои посадочные места.

Шаг 47

При сборке обратите внимание на следующее:

Убедитесь, что все 17 кабелей находятся над платой, когда вы устанавливаете её в рамку.

Используйте наконечник лопатки, чтобы вытянуть кабели из-под платы, если они соскользнули под неё.

Удерживайте резиновые прокладки в стороне, чтобы рёбра могли опуститься в свои посадочные места.

Выравнивайте радиатор, задвигая его рёбра между резиновыми прокладками по обеим сторонам MacBook.

Шаг 48

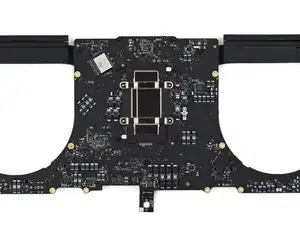

Переверните плату, чтобы получить доступ к винтам на её нижней стороне.

Используйте отвёртку Torx T5, чтобы выкрутить четыре винта 3.9 мм, фиксирующие прижимные скобы к плате.

Аккуратно удерживайте винты при вынимании, так как прижимные скобы могут выбить их.

При сборке затяните эти винты слабо, затем выровняйте скобы и радиатор перед окончательной затяжкой по схеме «X».

Шаг 49

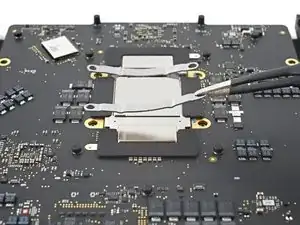

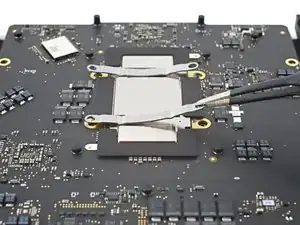

Снимите прижимные скобы.

Шаг 50

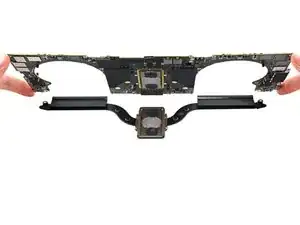

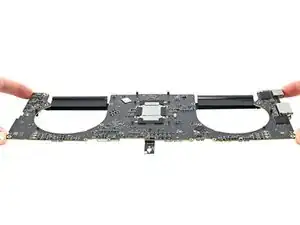

Отделите плату от радиатора.

Вы можете почувствовать некоторое сопротивление при разделении платы и радиатора. Это нормально: теплопаста слегка склеивает эти детали.

При сборке очистите и нанесите новую теплопасту на процессор.

Заключение

Для повторной сборки устройства выполните эти инструкции в обратном порядке.

Утилизируйте электронные отходы в центре переработки, сертифицированном по стандарту R2 или e-Stewards.

Ремонт не удался? Попробуйте базовую диагностику или спросите сообщество Answers за помощью.

Перевод руководства с ifixit.com
