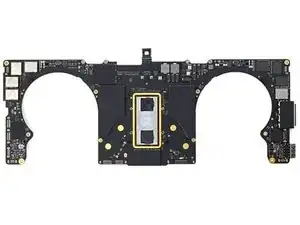

Замена логической платы MacBook Pro 16" 2023
Используйте это руководство, чтобы заменить логическую плату в вашем MacBook Pro 16" 2023.
Если аккумулятор вздут, примите соответствующие меры предосторожности.
Примечание: В этом ноутбуке используются сочетания стандартных винтов Torx и винтов Torx Plus (IP). Если у вас нет всех необходимых отвёрток Torx Plus, вы можете использовать стандартные отвёртки Torx. В таком случае обязательно прикладывайте постоянное вертикальное давление, чтобы избежать срыва шлицов.
Некоторые фотографии в этом руководстве сделаны на предыдущей модели MacBook Pro и могут содержать незначительные визуальные отличия, но это не повлияет на процедуру.
Шаг 1


Разрядите аккумулятор MacBook до уровня ниже 10% перед началом ремонта. Заряженный аккумулятор может воспламениться при повреждении в ходе ремонта.
Полностью выключите MacBook, закройте крышку и переверните его. Держите крышку закрытой до тех пор, пока вы физически не отключите аккумулятор.
Отсоедините кабель MagSafe и все аксессуары, подключённые к MacBook.
Шаг 2

Используйте отвёртку P5 pentalobe, чтобы вынуть восемь винтов, крепящих нижнюю крышку:
Четыре винта длиной 9.1 мм
Четыре винта длиной 6 мм
В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место.
Шаг 3


Прикрепите присоску к центру переднего края нижней крышки.
Поднимите присоску, чтобы создать зазор между нижней крышкой и рамой.
Вставьте монтажную лопатку в образовавшийся зазор.
Шаг 4


Проведите монтажной лопаткой вокруг нижнего правого угла и вдоль правого края нижней крышки.
Если лопатка застряла у выреза, приподнимите нижнюю крышку пальцами, чтобы лопатка могла подскользнуться под неё.
Проводите лопаткой до тех пор, пока она не достигнет середины выреза или пока самый правый зажим не остановит её движение.
Поверните лопатку, чтобы освободить два правых зажима.
Вы услышите и почувствуете щелчок при освобождении каждого из двух зажимов.
Шаг 5


Проведите монтажной лопаткой вокруг нижнего левого угла и вдоль левого края нижней крышки.
Если лопатка застряла у выреза, приподнимите нижнюю крышку, чтобы лопатка могла подскользнуться под неё.
Проводите лопаткой до тех пор, пока она не достигнет середины выреза или пока самый левый зажим не остановит её движение.
Поверните лопатку, чтобы освободить два левых зажима.
Вы услышите и почувствуете щелчок при освобождении каждого из двух зажимов.
Шаг 6


Скользящие зажимы вдоль заднего края MacBook дополнительно фиксируют нижнюю крышку. Отделение этих зажимов может потребовать больших усилий — рассмотрите возможность использования перчаток для защиты рук от острых краев нижней крышки.
Плотно потяните нижнюю крышку от заднего края по одному углу за раз, чтобы освободить скользящие зажимы.
Держите нижнюю крышку прижать к MacBook. Не тяните вверх, пока она полностью не отделена.
Шаг 7

Снимите нижнюю крышку.
Для повторной установки нижней крышки:
Положите её и совместите скользящие зажимы с задним краем MacBook. Нажмите на нижнюю крышку и сдвиньте её к заднему краю, чтобы зажимы вошли в зацепление.
Когда одна сторона встанет на место, она может вывести другую сторону из выравнивания. Проверяйте обе стороны по мере нажатия.
Когда задние углы нижней крышки будут зафиксированы и заподлицо с рамой, нажмите вдоль середины нижней крышки, чтобы защёлкнуть четыре оставшихся зажима.
Вы услышите и почувствуете, как каждый зажим защёлкнется на месте.
Шаг 8


Используйте отвёртку 3IP Torx Plus, чтобы вынуть два винта длиной 2.1 мм, фиксирующие кронштейн кабеля трекпада.
Снимите кронштейн.
Шаг 9

Используйте плоский конец монтажной лопатки, чтобы приподнять и отсоединить зажимной разъём кабеля трекпада от логической платы.
Чтобы снова подключить подобные зажимные разъёмы, аккуратно выровняйте и прижмите одну сторону до щёлчка, затем повторите для другой стороны. Не нажимайте посередине. Если разъём смещён, контакты могут согнуться и получить необратимое повреждение.
Шаг 10


Кабель трекпада слабо приклеен к плате аккумулятора.
Отклейте кабель трекпада от платы аккумулятора.
Переместите кабель через передний край MacBook.
Будьте осторожны, чтобы не перегнуть кабель.
Шаг 11

Отклейте ленту, закрывающую разъём кабеля данных аккумулятора на логической плате.
Шаг 12

Используйте острый конец монтажной лопатки или чистый ноготь, чтобы приподнять небольшой фиксирующий язычок на ZIF‑разъёме кабеля данных аккумулятора.
Шаг 13


Заведите одну из лапок пинцета с тупыми концами под кабель данных батареи.
Схватите кабель сразу под головкой разъёма.
Выдвиньте разъём прямо из его гнезда.
Шаг 14

Отклейте ленту, закрывающую разъём кабеля данных батареи на плате батареи.
Шаг 15


Используйте острый край лопатки или чистый ноготь, чтобы отогнуть небольшой фиксирующий язычок на ZIF-разъёме кабеля данных батареи.
С помощью пинцета с тупыми концами возьмитесь за кабель данных батареи прямо под головкой разъёма и выдвиньте его прямо из разъёма.
Шаг 16


Кабель данных батареи приклеен к плате батареи и логической плате.
Отклейте кабель от платы батареи и от логической платы.
Удалите кабель.
Шаг 17

Используйте отвертку T5 Torx, чтобы выкрутить панкейк-винт длиной 3,9 мм, фиксирующий разъём батареи.
Шаг 18


Используйте плоский конец лопатки, чтобы приподнять разъём батареи от платы батареи, отключив батарею.
Поднимите разъём достаточно высоко, чтобы он случайно не соприкоснулся во время ремонта, но не более чем на 45 градусов, чтобы не повредить его шарнир.
Для дополнительной безопасности поместите барьер, например кусочек игральной карты, между разъёмом и платой.
Шаг 19


Используйте Torx Plus драйвер 3IP, чтобы выкрутить три винта длиной 2,1 мм, фиксирующие крышку и кронштейн антенного кабеля.
Снимите крышку антенного кабеля.
Шаг 20


Используйте острый конец лопатки, чтобы поддеть и отсоединить три антенных кабеля от логической платы.
Поддёргивайте только по металлическим головкам разъёмов. Избегайте поддевания самих кабелей.
Чтобы снова подключить похожие антенные кабели, удерживайте каждый кабель над его гнездом и нажмите плоским концом лопатки. Разъём защёлкнется на месте.
Шаг 21


Используйте Torx Plus драйвер 3IP, чтобы выкрутить четыре винта длиной 2,1 мм, фиксирующие крышки кабелей дисплея.
Снимите обе крышки кабелей дисплея.
Шаг 22


Используйте лопатку, чтобы поддеть и отсоединить все три нажимных разъёма дисплея с верхней части логической платы.
Шаг 23

Используйте пенталобическую отвертку P2, чтобы выкрутить девять винтов длиной 1,5 мм, фиксирующих антенную планку.
Из-за малого размера эти винты очень легко срывать. Убедитесь, что ваша отвёртка в хорошем состоянии. Держите её вертикально и оказывайте постоянное давление вниз при отворачивании.
При сборке не перетягивайте эти винты — убедитесь, что они правильно входят в резьбу, затем затяните только до состояния "плотно".
Используйте отвертку T5 Torx, чтобы выкрутить оставшиеся шесть винтов, фиксирующих антенную планку:
Четыре винта по 3 мм
Два винта по 7,5 мм
Шаг 24

Поднимите антенную планку строго вверх и выньте её из рамки.
Шаг 25

Используйте Torx Plus драйвер 3IP, чтобы выкрутить 11 винтов, фиксирующих пять крышек кабелей с правой стороны логической платы:
Девять винтов по 2,1 мм
Один винт 2 мм
Один винт 3,5 мм
Шаг 26


Снимите все пять крышек кабелей с правой стороны логической платы.
Шаг 27


Используйте острый конец лопатки, чтобы поддеть и отсоединить шесть нажимных разъёмов с правой стороны логической платы.
Шаг 28

С помощью пинцета с тупыми концами отогните ленту, закрывающую разъём микрофона.
Шаг 29


Используйте острый край лопатки или чистый ноготь, чтобы отогнуть небольшой фиксирующий язычок на ZIF-разъёме микрофона.
Используйте пинцет с тупыми концами или пальцы, чтобы взять ленту кабеля и выдвинуть разъём прямо из его гнезда.
Шаг 30

Используйте отвертку 3IP Torx Plus, чтобы выкрутить шесть винтов, закрепляющих три левых крышки кабелей на логической плате:
Четыре винта 2,1 мм
Один винт 2 мм
Один винт 3,5 мм
Шаг 31


Снимите все три крышки кабелей с левой стороны логической платы.
При сборке ориентируйте среднюю крышку кабеля для разъёма наушников плоской гранью вниз, к нижней части MacBook.
Шаг 32


Используйте остриё лопатки, чтобы поддеть и отсоединить все три нажимных разъёма с левой стороны логической платы.
Шаг 33


Используйте пинцет с притуплённым носиком, чтобы отогнуть ленту, закрывающую разъёмы клавиатуры и подсветки клавиатуры рядом с разъёмом батареи.
Шаг 34


Используйте остриё лопатки или чистый ноготь, чтобы перевернуть маленькую защёлку на разъёме подсветки клавиатуры.
Этот разъём меньше из двух разъёмов клавиатуры.
Используйте инструмент для вскрытия или два ногтя, чтобы перевернуть защёлку на разъёме клавиатуры.
Этот разъём шире из двух и может сломаться при использовании узкого инструмента.
Шаг 35


Возьмите ленту на головках кабелей клавиатуры и подсветки клавиатуры и вытяните их разъёмы прямо из гнёзд.
Шаг 36

Используйте пинцет с притуплённым носиком или пальцы, чтобы отогнуть ленту, закрывающую разъём правого вентилятора.
Шаг 37


Используйте остриё лопатки или чистый ноготь, чтобы перевернуть маленькую защёлку на ZIF-разъёме правого вентилятора.
Используйте пинцет с притуплённым носиком или пальцы, чтобы захватить ленту кабеля и сдвинуть разъём прямо из его гнезда.
Шаг 38

Кабели вентилятора очень хрупкие. Будьте осторожны, чтобы не согнуть и не порвать их инструментом.
Отожмите правый кабель вентилятора от логической платы.
Шаг 39

Используйте пинцет с притуплённым носиком или пальцы, чтобы отогнуть ленту, закрывающую разъём левого вентилятора.
Шаг 40


Используйте остриё лопатки или чистый ноготь, чтобы перевернуть маленькую защёлку на ZIF-разъёме левого вентилятора.
Используйте пинцет с притуплённым носиком или пальцы, чтобы захватить ленту кабеля и сдвинуть разъём прямо из его гнезда.
Шаг 41

Отожмите левый кабель вентилятора от логической платы.
Шаг 42

Используйте отвёртку T5 Torx, чтобы выкрутить десять винтов, фиксирующих логическую плату в раме:
Шесть винтов 3,8 мм вокруг вентиляторов
Четыре винта 4,6 мм вдоль нижнего края
Используйте шестигранную отвёртку 4 мм, чтобы выкрутить два стоевых винта длиной 6 мм, крепящие нижние углы логической платы к раме.
При сборке сначала вверните эти болты вручную, затем затяните их отвёрткой.
Используйте отвёртку T6 Torx, чтобы выкрутить два винта 6 мм, фиксирующие радиатор и логическую плату к раме.
Шаг 43

Вставьте плоский конец лопатки между правой стороной логической платы и рамой.
Держите лопатку подальше от кабелей и разъёмов на логической плате.
Осторожно подденьте правый край логической платы из её углубления в раме.
Логическая плата может зацепиться за нажимные разъёмы. При подъёме при необходимости удерживайте разъёмы в стороне.
Шаг 44

Вставьте лопатку между нижним краем логической платы и рамой.
Осторожно поднимите логическую плату, пока не сможете захватить её пальцами.
Не поддёргивайте батарею и не действуйте против разъёмов. Используйте выступы в раме для опоры.
Удерживайте логическую плату одной рукой в следующих двух шагах, так как она имеет склонность снова падать в своё углубление.
Шаг 45


HDMI-порт, слот SDXC и ребра в верхней части радиатора удерживают логическую плату плотно в раме.
Вставьте лопатку между средней частью верхнего края логической платы и рамой.
Осторожно поднимайте, пока ребра радиатора в верхней части не начнут выходить из своего углубления в раме.
Ребра радиатора могут зацепиться за левую резиновую прокладку. При подъёме при необходимости удерживайте прокладку в стороне.
Вставьте лопатку в верхний левый край логической платы и подденьте её над левым вентилятором.
Шаг 46


Поднимите правый край материнской платы и сдвиньте её вправо, чтобы освободить порты HDMI и SDXC из их выемок.
Выводите материнскую плату из-под кабелей дисплея и пучка антенных кабелей вдоль верхнего края.
Снимите материнскую плату.
При сборке вставляйте сначала левый край материнской платы, чтобы порты точно вошли в свои выемки.
Шаг 47


При сборке обратите внимание на следующее:
Убедитесь, что все 17 кабелей находятся над материнской платой при её установке в рамку.
Используйте наконечник пластиковой лопатки, чтобы вытянуть кабели из-под материнской платы, если они соскользнули под неё.
Отведите резиновые распорки в сторону, чтобы радиаторные пластины могли опуститься в свои выемки.
Совместите радиатор, сдвинув его пластины между резиновыми распорками по обеим сторонам MacBook.
Шаг 48

Переверните материнскую плату, чтобы получить доступ к винтам на её нижней стороне.
Используйте отвёртку T5 Torx, чтобы снять четыре винта 3,9 мм, крепящие натяжные скобы к материнской плате.
Держите винты аккуратно при отворачивании, так как натяжные скобы могут выдавить их.
При сборке слегка затяните эти винты, затем совместите скобы и радиатор перед окончательной затяжкой по диагонали (в кресте).
Шаг 49

Снимите натяжные скобы.
Шаг 50

Отделите материнскую плату от радиатора.
Вы можете почувствовать некоторое сопротивление при разделении материнской платы и радиатора. Это нормально — теплопроводная паста слегка скрепляет две детали.
При сборке очистите и нанесите новую теплопроводную пасту на процессор.
Шаг 51

Теперь у вас осталась только материнская плата.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Отдайте электронные отходы на переработку сертифицированному по стандарту R2 или e-Stewards переработчику.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
Перевод руководства с ifixit.com
