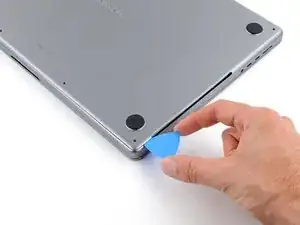

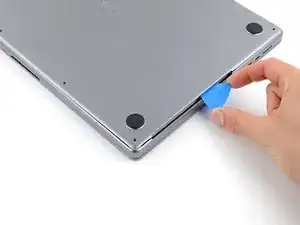

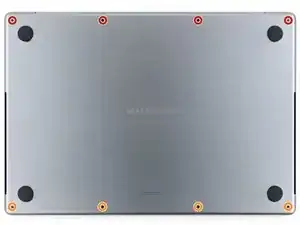

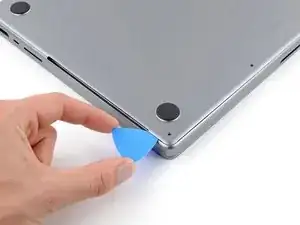

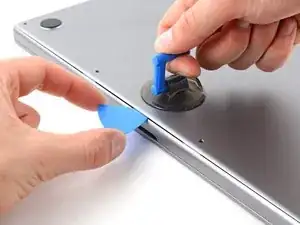

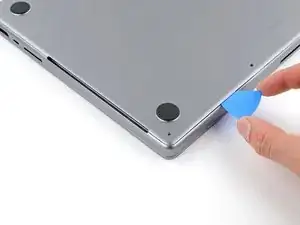

Замена портов USB-C в MacBook Pro 16" 2023

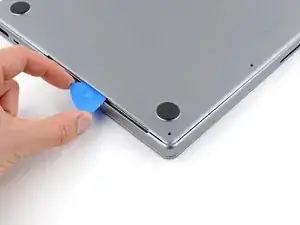

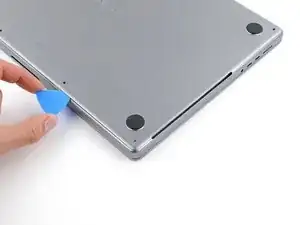

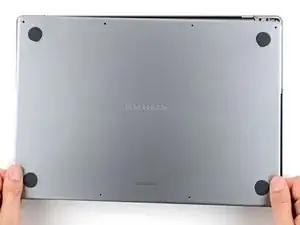

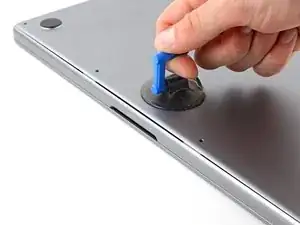

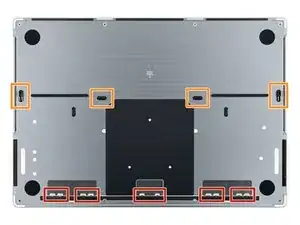

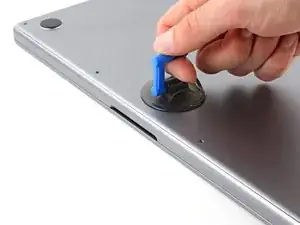

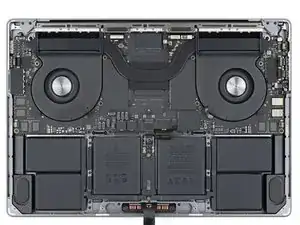

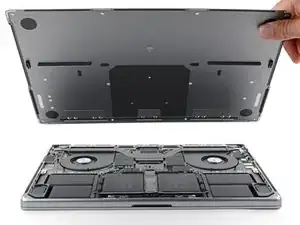

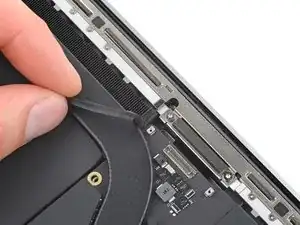

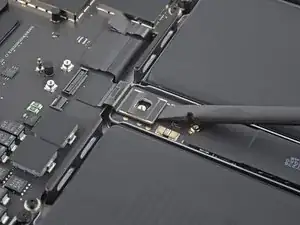

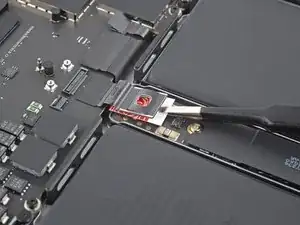

Отклейте ленту, закрывающую разъём кабеля передачи данных аккумулятора на плате аккумулятора.

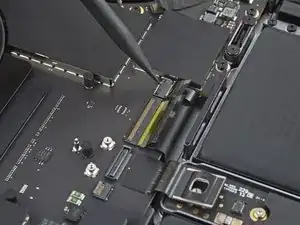

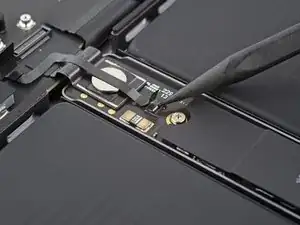

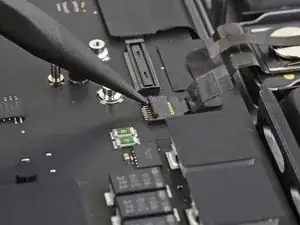

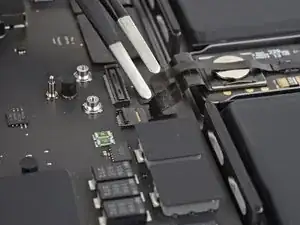

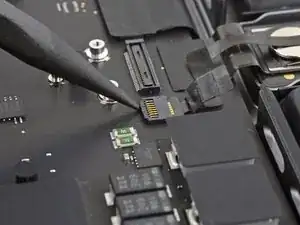

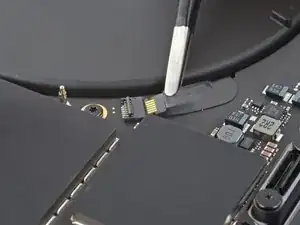

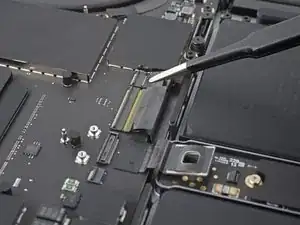

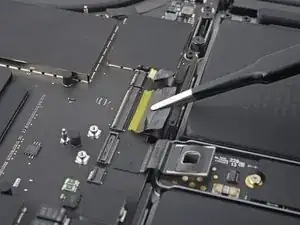

Используйте острый конец лопатки или чистый ноготь, чтобы поджать и откинуть маленькую фиксирующую защёлку на ZIF-разъёме кабеля передачи данных аккумулятора.

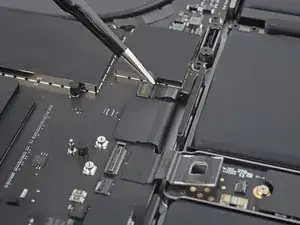

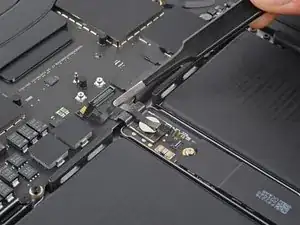

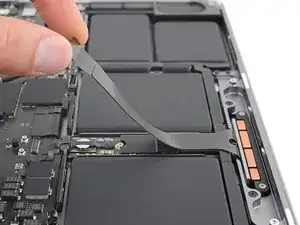

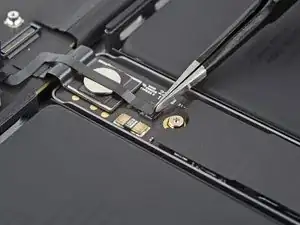

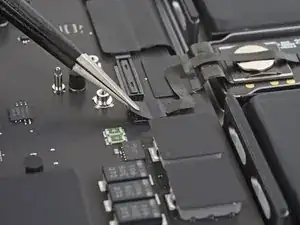

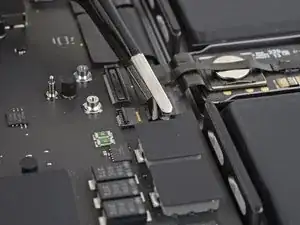

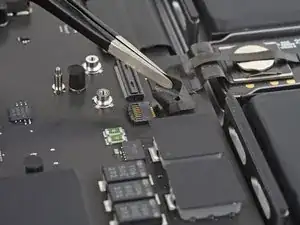

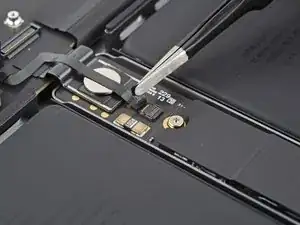

С помощью пинцета с тупыми концами захватите кабель передачи данных аккумулятора сразу под головкой разъёма и выдвиньте его прямо из гнезда.

Кабель передачи данных аккумулятора приклеен к плате аккумулятора и материнской плате.

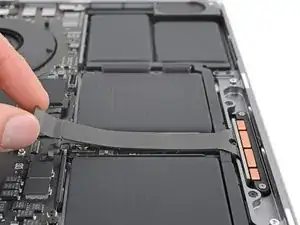

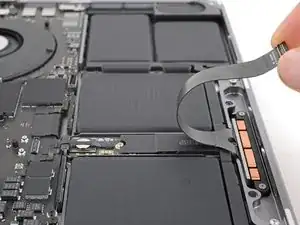

Отклейте кабель от платы аккумулятора и от материнской платы.

Удалите кабель.

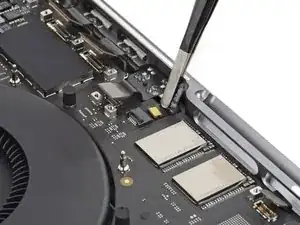

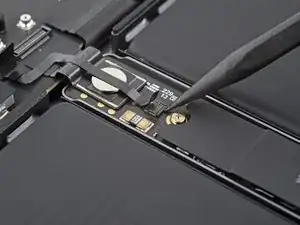

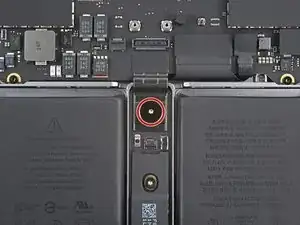

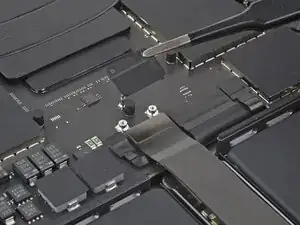

Используйте отвёртку T5 Torx, чтобы выкрутить панкейк-винт длиной 3,9 мм, фиксирующий разъём аккумулятора.

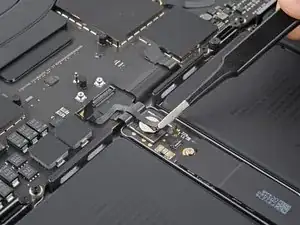

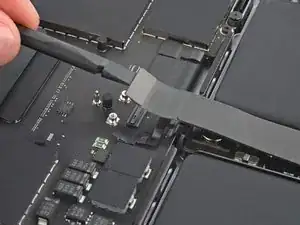

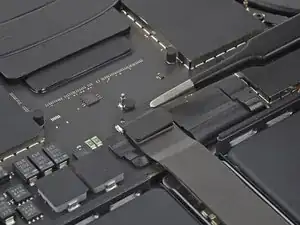

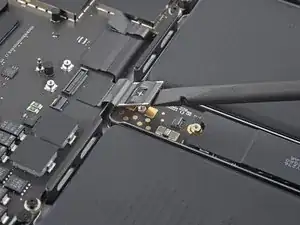

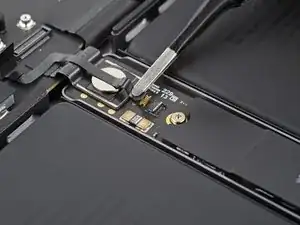

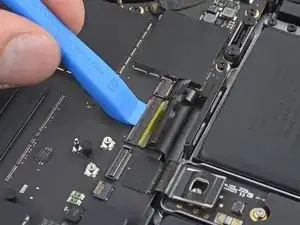

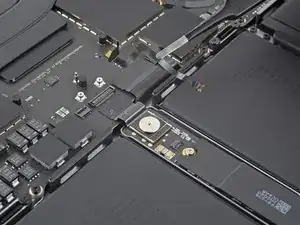

Используйте плоский конец лопатки, чтобы приподнять разъём аккумулятора от платы аккумулятора, разъединив аккумулятор.

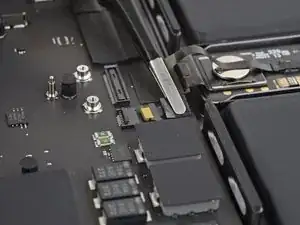

Поднимите разъём достаточно высоко, чтобы он случайно не коснулся контактов во время ремонта, но не более чем на 45 градусов, чтобы не повредить его шарнир.

Для дополнительной безопасности поместите преграду, например кусок игральной карты, между разъёмом и платой.

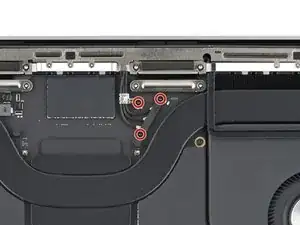

Используйте Torx Plus отвёртку 3IP, чтобы выкрутить три винта длиной 2,1 мм, фиксирующих крышку и кронштейн антенного кабеля.

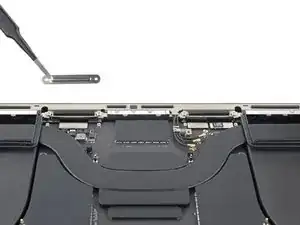

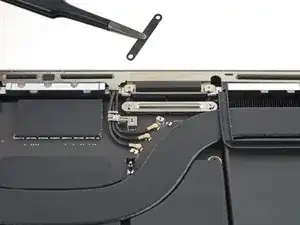

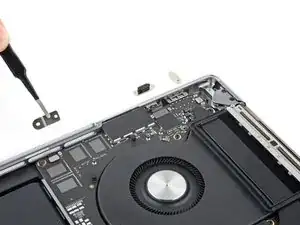

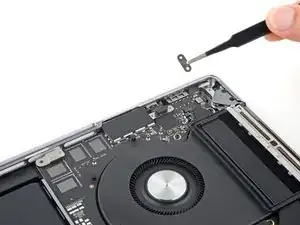

Снимите крышку антенного кабеля.

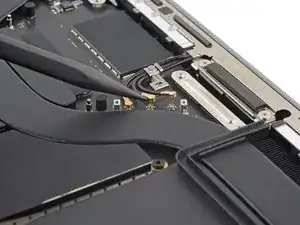

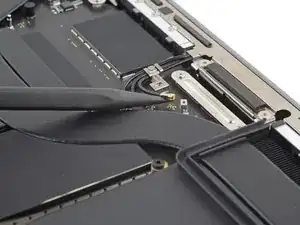

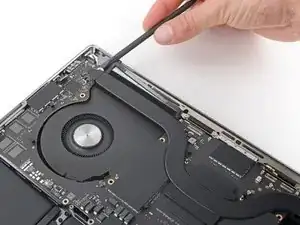

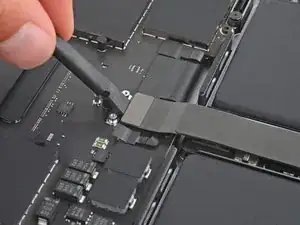

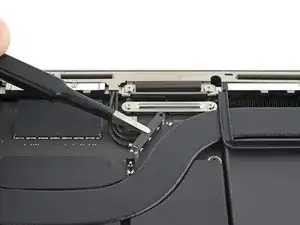

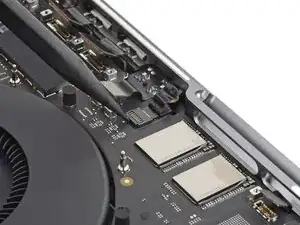

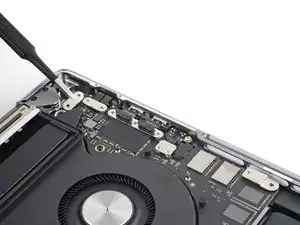

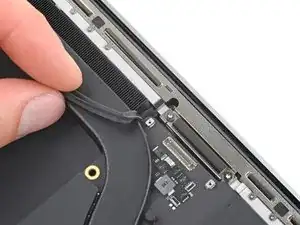

Используйте острый конец лопатки, чтобы поддеть и отключить три антенных кабеля от материнской платы.

Поддевать следует только по металлическим головкам разъёмов. Избегайте поддевания самих кабелей.

Чтобы снова подключить такие антенные кабели, удерживайте каждый над его гнездом и надавите плоским концом лопатки. Разъём защёлкнется на месте.

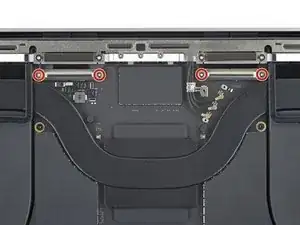

Используйте Torx Plus отвёртку 3IP, чтобы выкрутить четыре винта длиной 2,1 мм, фиксирующих крышки кабелей дисплея.

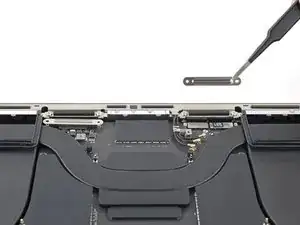

Снимите обе крышки кабелей дисплея.

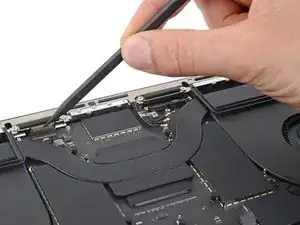

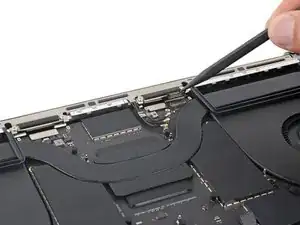

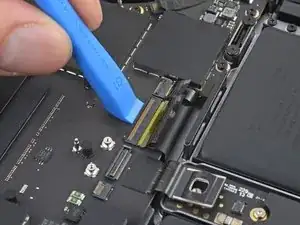

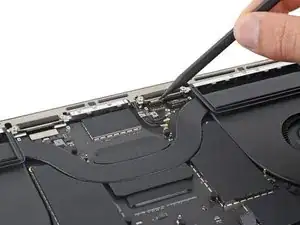

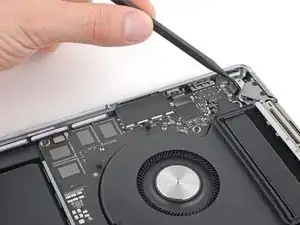

Используйте лопатку, чтобы поддеть и отключить все три нажатых разъёма дисплея в верхней части материнской платы.

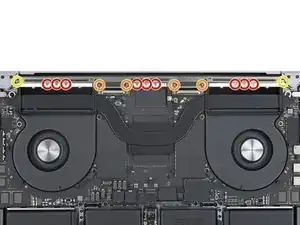

Используйте отвёртку P2 pentalobe, чтобы выкрутить девять винтов длиной 1,5 мм, фиксирующих антенный брусок.

Из-за малого размера эти винты легко срываются. Убедитесь, что отвёртка в хорошем состоянии. Держите её вертикально и прикладывайте постоянное давление вниз при отвинчивании.

При сборке не перетягивайте эти винты — убедитесь, что они правильно входят по резьбе, затем затяните только до плотного прижатия.

Используйте отвёртку T5 Torx, чтобы выкрутить шесть оставшихся винтов, фиксирующих антенный брусок:

Четыре винта по 3 мм

Два винта по 7,5 мм

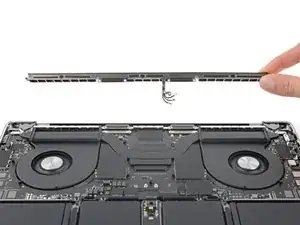

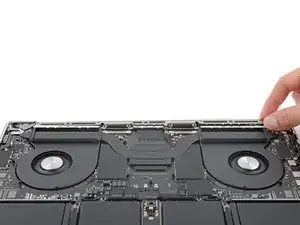

Потяните антенный брусок прямо вверх и выньте его из рамы, чтобы снять.

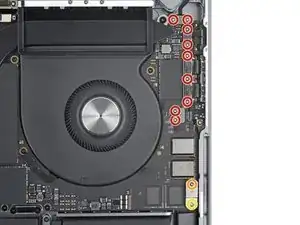

Используйте Torx Plus отвёртку 3IP, чтобы выкрутить 11 винтов, фиксирующих пять крышек кабелей с правой стороны материнской платы:

Девять винтов по 2,1 мм

Один винт 2 мм

Один винт 3,5 мм

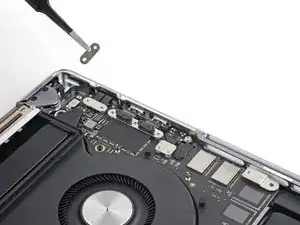

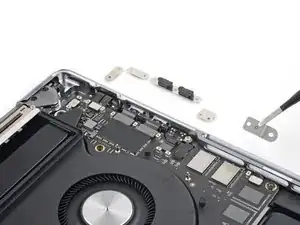

Снимите все пять крышек кабелей с правой стороны материнской платы.

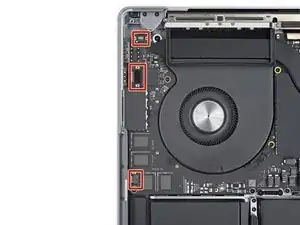

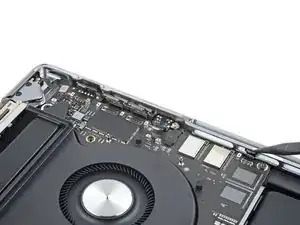

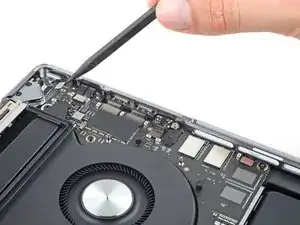

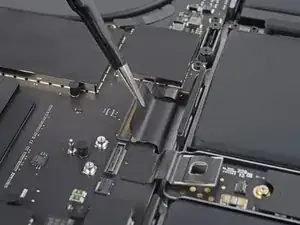

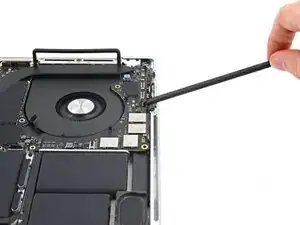

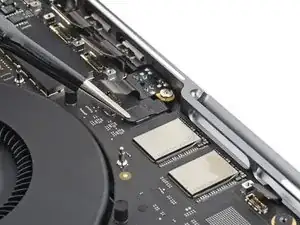

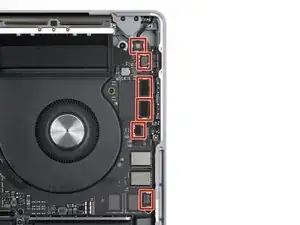

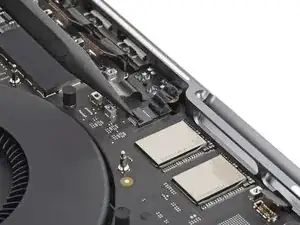

Используйте острый конец лопатки, чтобы поддеть и отключить шесть нажатых разъёмов с правой стороны материнской платы.

Используйте пинцет с тупыми концами, чтобы отогнуть ленту, закрывающую разъём микрофона.

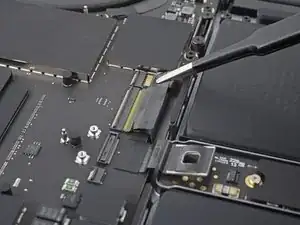

Используйте острый конец лопатки или чистый ноготь, чтобы откинуть маленькую фиксирующую защёлку на ZIF-разъёме микрофона.

Используйте пинцет с тупыми концами или пальцы, чтобы захватить ленту кабеля и выдвинуть разъём прямо из гнезда.

Используйте ваш 3IP Torx Plus драйвер, чтобы выкрутить шесть винтов, крепящих три левых крышки кабелей к плате:

Четыре винта 2.1 мм

Один винт 2 мм

Один винт 3.5 мм

Снимите все три крышки кабелей с левой стороны платы.

При сборке ориентируйте среднюю крышку кабеля для разъёма на наушники так, чтобы её плоский край был направлен к нижней части MacBook.

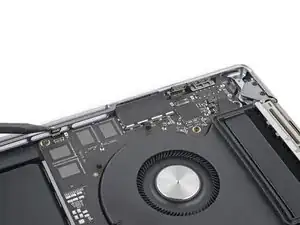

Используйте наконечник лопатки, чтобы поддеть и отсоединить все три нажимных разъёма с левой стороны платы.

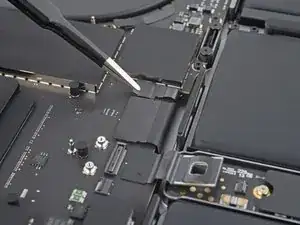

Используйте пинцет с тупыми наконечниками, чтобы отогнуть ленту, закрывающую разъёмы клавиатуры и подсветки клавиатуры рядом с разъёмом аккумулятора.

Используйте наконечник лопатки или чистый ноготь, чтобы поднять маленький защёлкивающийся язычок на разъёме подсветки клавиатуры.

Этот разъём меньше из двух разъёмов клавиатуры.

Используйте инструмент для вскрытия или два ногтя, чтобы поднять защёлкивающийся язычок на разъёме клавиатуры.

Этот разъём шире из двух разъёмов клавиатуры и может сломаться при использовании узкого инструмента.

Возьмитесь за ленту на головках кабелей клавиатуры и подсветки клавиатуры и вытяните их разъёмы прямо из гнёзд.

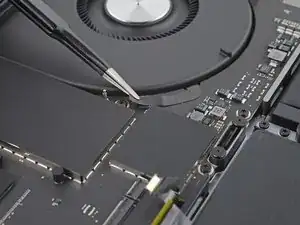

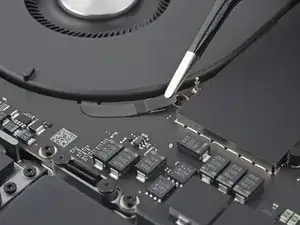

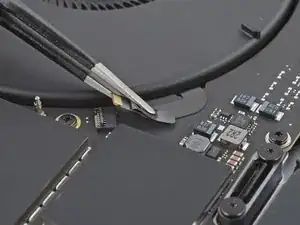

Используйте пинцет с тупыми наконечниками или пальцы, чтобы отогнуть ленту, закрывающую разъём правого вентилятора.

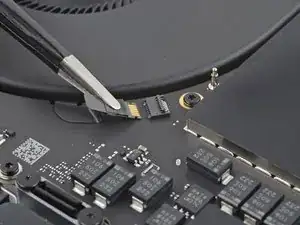

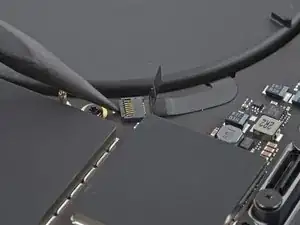

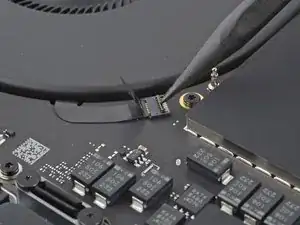

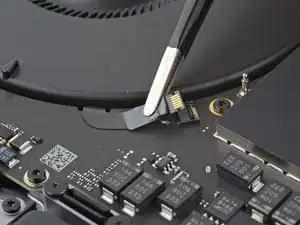

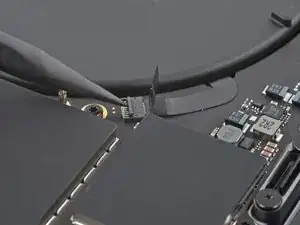

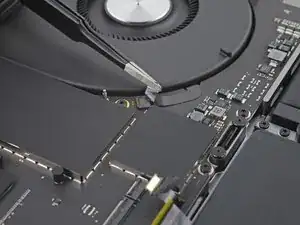

Используйте наконечник лопатки или чистый ноготь, чтобы поднять маленький защёлкивающийся язычок на ZIF-разъёме правого вентилятора.

Используйте пинцет с тупыми наконечниками или пальцы, чтобы захватить ленту кабеля и вытащить разъём прямо из гнезда.

Кабели вентиляторов очень нежные. Будьте осторожны, чтобы не перегнуть и не порвать их инструментами.

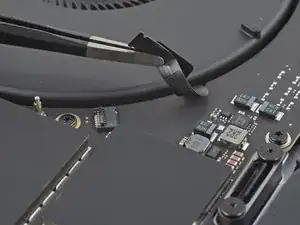

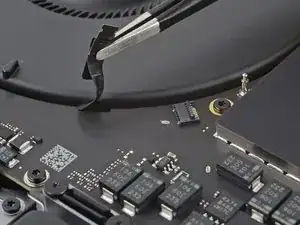

Отогните правый кабель вентилятора от платы.

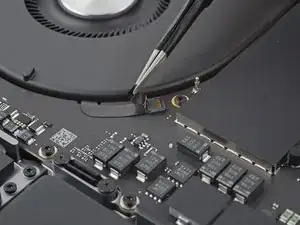

Используйте пинцет с тупыми наконечниками или пальцы, чтобы отогнуть ленту, закрывающую разъём левого вентилятора.

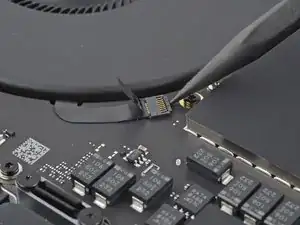

Используйте наконечник лопатки или чистый ноготь, чтобы поднять маленький защёлкивающийся язычок на ZIF-разъёме левого вентилятора.

Используйте пинцет с тупыми наконечниками или пальцы, чтобы захватить ленту кабеля и вытащить разъём прямо из гнезда.

Отогните левый кабель вентилятора от платы.

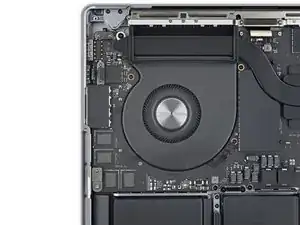

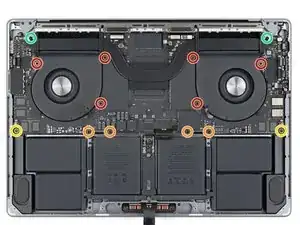

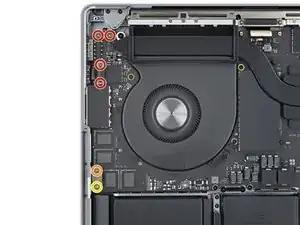

Используйте ваш T5 Torx драйвер, чтобы выкрутить десять винтов, крепящих плату к корпусу:

Шесть винтов 3.8 мм вокруг вентиляторов

Четыре винта 4.6 мм вдоль нижнего края

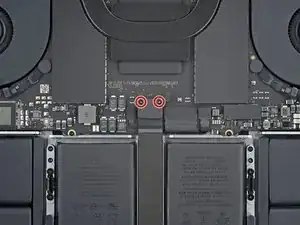

Используйте 4 мм шестигранный драйвер, чтобы выкрутить два сточных винта длиной 6 мм, крепящие нижние углы платы к корпусу.

При сборке сначала заверните эти болты пальцами, затем затяните драйвером.

Используйте T6 Torx драйвер, чтобы выкрутить два винта 6 мм, крепящих радиатор и плату к корпусу.

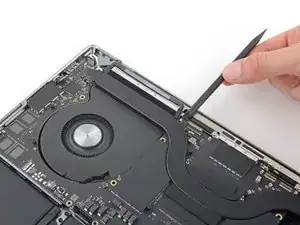

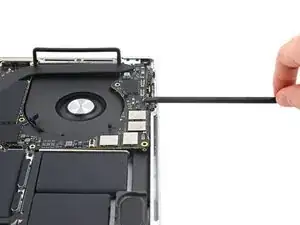

Вставьте плоский конец лопатки между правой стороной платы и корпусом.

Держите лопатку подальше от любых кабелей или разъёмов на плате.

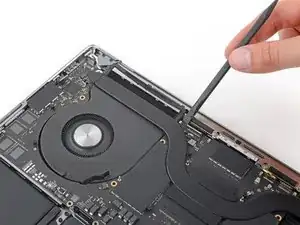

Осторожно подденьте правый край платы из её углубления в корпусе.

Плата может зацепиться за нажимные разъёмы. При необходимости удерживайте разъёмы в стороне при подъёме платы.

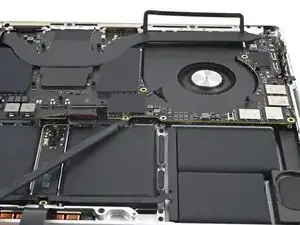

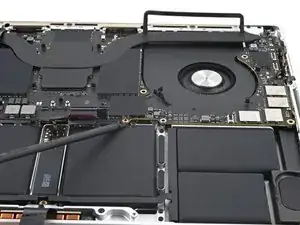

Вставьте лопатку между нижним краем платы и корпусом.

Осторожно поднимите плату, пока не сможете ухватить её пальцами.

Не поддевайте аккумулятор или какие-либо разъёмы. Используйте выступы в корпусе для упора.

Держите плату поднятой одной рукой в следующих двух шагах, так как она склонна снова падать в углубление.

Порт HDMI, слот SDXC и ребра охлаждающего радиатора вдоль верхней части удерживают плату логики плотно в рамке.

Вставьте лопатку между средней частью верхнего края платы логики и рамкой.

Осторожно подденьте вверх, пока ребра охлаждающего радиатора вдоль верхней части не начнут отрываться от своих пазов в рамке.

Ребра радиатора могут зацепиться за левую резиновую прокладку. При необходимости удерживайте прокладку в стороне, пока поднимаете радиатор.

Вставьте лопатку в верхний левый край платы логики и подденьте её над левым вентилятором.

Поднимите правый край платы логики и сдвиньте её вправо, чтобы освободить порты HDMI и SDXC из их пазов.

Выведите плату логики из-под шлейфов дисплея и пучка антенных кабелей вдоль верхнего края.

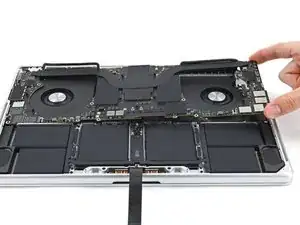

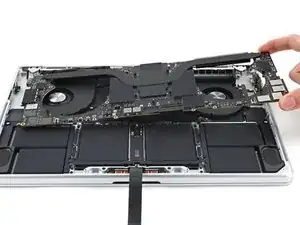

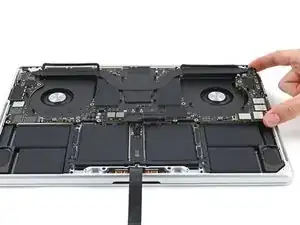

Снимите плату логики.

При сборке вставляйте сначала левый край платы логики, чтобы убедиться, что порты встают в свои пазы.

При сборке обратите внимание на следующее:

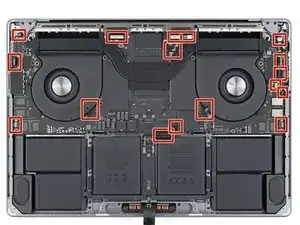

Убедитесь, что все 17 кабелей находятся над платой логики при её установке в рамку.

Используйте наконечник лопатки, чтобы вытянуть кабели из-под платы логики, если они соскользнут под неё.

Удерживайте резиновые распорки в стороне, чтобы ребра могли опуститься в свои пазы.

Выровняйте радиатор, проскользив ребрами радиатора между резиновыми распорками по обеим сторонам MacBook.

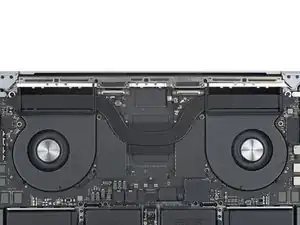

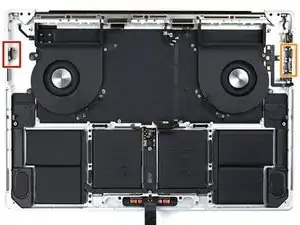

Ваш MacBook имеет три порта USB-C:

Один на левой стороне

Два на правой стороне

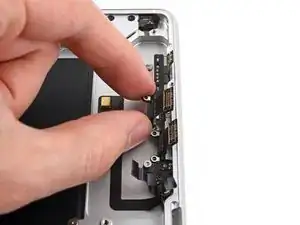

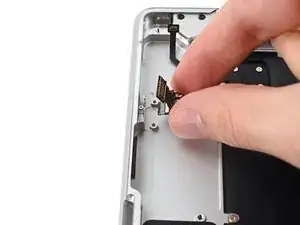

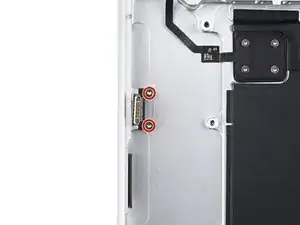

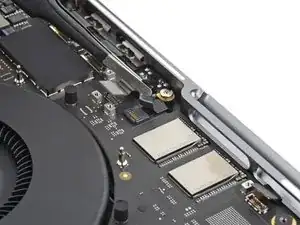

Используйте отвёртку T5 Torx, чтобы выкрутить два винта 3.7 мм, крепящие левый порт USB-C к рамке.

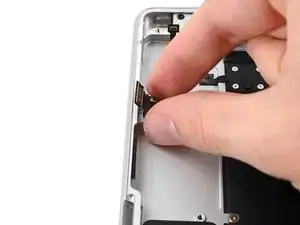

Снимите левый порт USB-C.

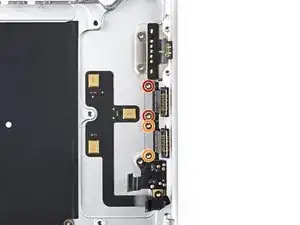

Используйте отвёртку T5 Torx, чтобы выкрутить четыре винта 3.7 мм, крепящие каждый из правых портов USB-C:

Два винта для верхнего порта

Два винта для нижнего порта

Если нужно заменить только один из портов, открутите винты только для этого порта.

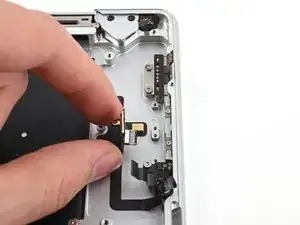

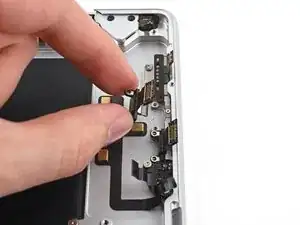

Снимите правые порты USB-C.
