Замена экрана MacBook Pro 16" Late 2023

Разрядите аккумулятор MacBook ниже 10% перед началом ремонта. Заряженный аккумулятор может загореться при повреждении во время ремонта.

Полностью выключите MacBook, закройте крышку и переверните его. Держите крышку закрытой до тех пор, пока вы физически не отключите аккумулятор.

Отключите кабель MagSafe и все аксессуары, подключённые к MacBook.

Полностью выключите и отключите питание MacBook Pro перед началом работы. Закройте экран и полностью переверните ноутбук.

Используйте отвёртку P5 Pentalobe, чтобы вынуть восемь винтов, фиксирующих нижнюю крышку:

Четыре винта по 9,2 мм

Четыре винта по 5 мм

Во время ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место, чтобы не повредить устройство.

Присоской зафиксируйте ручку возле переднего края нижней крышки, между отверстиями для винтов.

Потяните вверх за ручку-присоску, чтобы создать небольшой зазор под нижней крышкой.

Вставьте медиатор для вскрытия в созданный зазор.

Проведите медиатором вокруг ближайшего угла, затем на половину высоты боковой стороны MacBook Pro.

Это освобождает один из скрытых фиксаторных зажимов нижней крышки. Вы должны почувствовать и услышать щелчок, когда зажим выйдет из зацепления.

Повторите предыдущий шаг с другой стороны, используя медиатор для освобождения второго зажима.

По заднему краю MacBook находятся скользящие зажимы, дополнительно фиксирующие нижнюю крышку. Для отделения этих зажимов может потребоваться значительное усилие — подумайте о перчатках, чтобы защитить руки от острых краёв нижней крышки.

Плотно потяните нижнюю крышку от заднего края по одному углу за раз, чтобы освободить скользящие зажимы.

Держите нижнюю крышку плоско относительно MacBook. Не тяните вверх, пока она полностью не отделена.

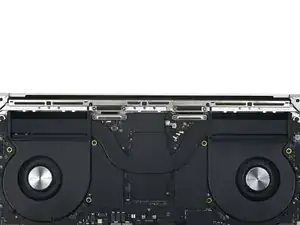

Снимите нижнюю крышку.

Чтобы установить нижнюю крышку обратно:

Установите её на место и совместите скользящие зажимы рядом с шарниром экрана. Надавите и сдвиньте крышку в сторону шарнира. Крышка перестанет сдвигаться, когда зажимы встанут на место.

Когда скользящие зажимы полностью зафиксируются и нижняя крышка будет правильно выровнена, сильно нажмите на нижнюю крышку, чтобы зафиксировать четыре скрытых зажима снизу. Вы должны почувствовать и услышать, как они защёлкиваются.

Отлейте любую ленту, закрывающую разъём кабеля данных платы аккумулятора на логической плате.

Используйте лопаточку, чтобы аккуратно поднять запорную планку на ZIF‑разъёме для кабеля данных платы аккумулятора.

Отключите кабель данных платы аккумулятора, вытянув его из гнезда на логической плате.

Используйте отвертку Torx Plus 3IP, чтобы вынуть два винта длиной 2,1 мм, фиксирующие кронштейн кабеля трекпада к логической плате.

С помощью пинцета или пальцами снимите кронштейн кабеля трекпада.

Используйте плоский конец лопаточки, чтобы приподнять и отключить пресс‑разъём кабеля трекпада от логической платы.

Чтобы повторно подсоединить пресс‑разъёмы, как этот, аккуратно совместите и прижмите одну сторону, пока она не защёлкнется, затем повторите с другой стороны. Не нажимайте посередине. При неправильном совмещении контакты могут погнуться и получить необратимое повреждение.

Кабель трекпада слабо приклеен к рамке.

Отклейте кабель трекпада от корпуса, аккуратно разделяя клей.

Отлейте любую ленту, закрывающую разъём кабеля данных платы аккумулятора под большим "блинным" винтом.

Используйте лопатку, чтобы аккуратно приподнять фиксирующую защёлку на ZIF-разъёме кабеля данных платы аккумулятора.

Отсоедините кабель данных платы аккумулятора, сдвинув его из гнезда на плате аккумулятора.

Кабель данных платы аккумулятора слабо приклеен к устройству.

Подведите пинцет с тупым носиком под области с клеем, чтобы отделить кабель от корпуса.

Снимите кабель данных платы аккумулятора.

Используйте отвертку Torx Plus 5IP, чтобы выкрутить 4 мм «блинчиковый» винт, крепящий разъём питания аккумулятора.

Используйте плоский конец лопатки, чтобы приподнять разъём питания аккумулятора от платы аккумулятора, отключив аккумулятор.

Поднимите разъём достаточно высоко, чтобы он случайно не коснулся контактов во время ремонта, но не более чем на 45 градусов, чтобы не повредить его петлю.

Для дополнительной безопасности поместите барьер, например кусочек игральной карты, между разъёмом и платой.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить три винта 2.1 мм, крепящие кронштейн антенны и крышку коаксиального кабеля к раме.

Используйте пинцет или пальцы, чтобы снять крышку сверху коаксиальных кабелей планки антенны.

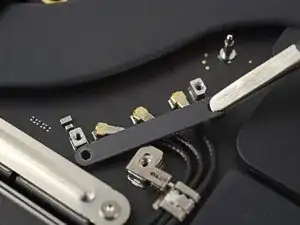

Используйте наконечник лопатки, чтобы приподнять и отсоединить коаксиальный кабель планки антенны.

Повторите для двух других кабелей.

При сборке их бывает трудно подключить. По одному удерживайте каждый разъём над его гнездом и нажимайте плоским концом лопатки. Разъём должен защёлкнуться на месте.

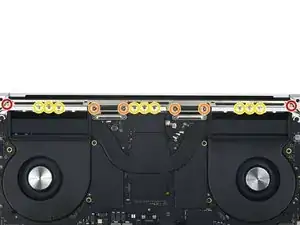

Используйте отвертку Torx Plus 5IP, чтобы выкрутить шесть винтов, крепящих планку антенны к раме:

Два винта 7.5 мм

Четыре винта 3 мм

Используйте отвертку P2 Pentalobe, чтобы выкрутить девять винтов 1.5 мм, крепящих планку антенны к раме.

Эти винты очень легко срываются; при откручивании оказывайте постоянное надавливание вниз и работайте медленно.

Вставьте наконечник лопатки между планкой антенны и рамой.

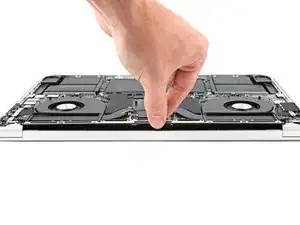

Подденьте лопаткой, чтобы отделить планку антенны от рамы.

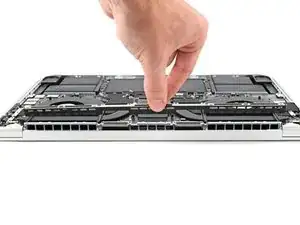

Потяните планку антенны прямо вверх и выньте её из рамы.

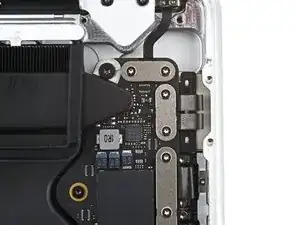

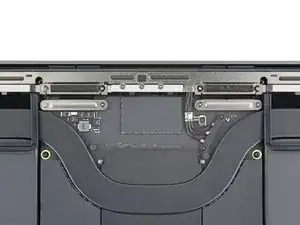

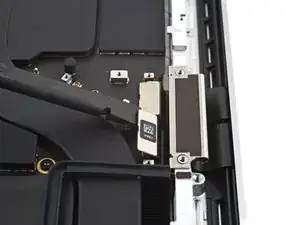

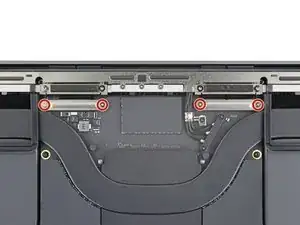

Используйте отвертку Torx Plus 3IP, чтобы выкрутить четыре винта 3.5 мм, крепящие крышки кабелей экрана.

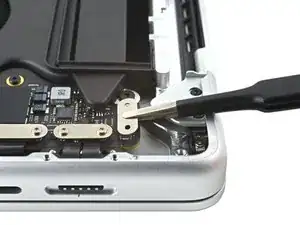

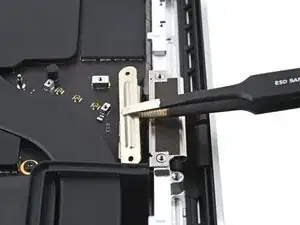

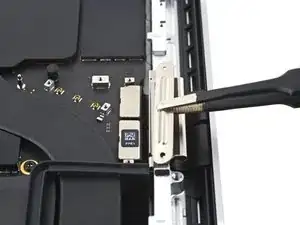

Используйте пинцет или пальцы, чтобы снять две крышки кабелей экрана с логической платы.

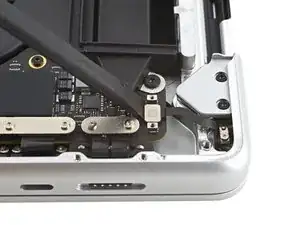

Используйте плоский конец лопатки, чтобы приподнять и отсоединить крайние справа нажимные разъёмы кабеля экрана, закреплённые на логической плате.

Повторите предыдущий шаг для крайнего слева нажимного разъёма.

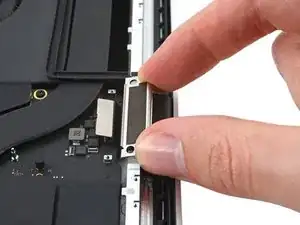

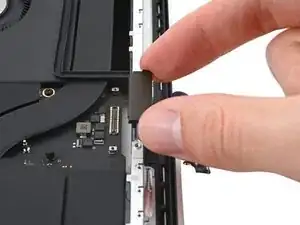

Поднимите заднюю часть кронштейна кабеля экрана, чтобы освободить защёлки, прикрепляющие его к раме.

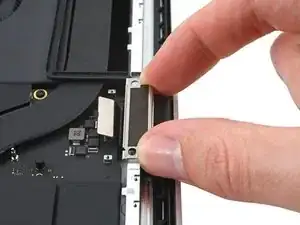

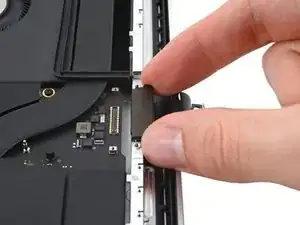

Снимите кронштейн кабеля экрана.

Повторите для другого кронштейна кабеля экрана.

Если буферы кронштейнов кабелей экрана были удалены вместе с кронштейнами, этот шаг пропустите.

Потяните два буфера кронштейнов кабелей экрана прямо вверх и выньте их из рамы.

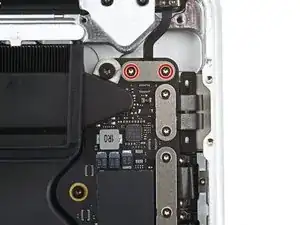

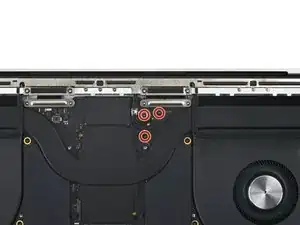

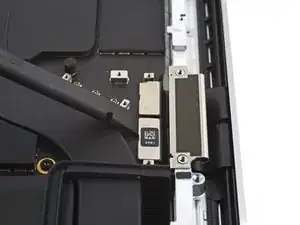

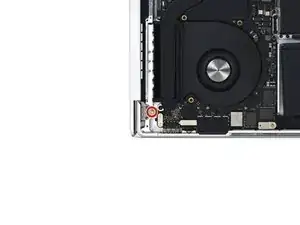

Используйте отвертку Torx Plus 3IP, чтобы выкрутить два винта 2.1 мм, крепящие крышку датчика угла крышки рядом с правой петлёй.

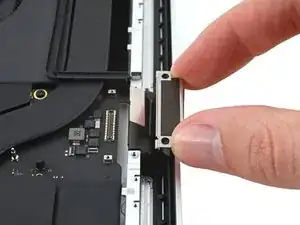

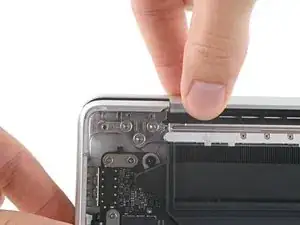

Используйте пинцет или пальцы, чтобы снять крышку датчика угла крышки.

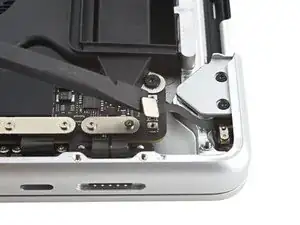

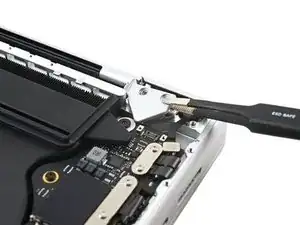

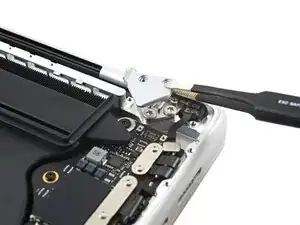

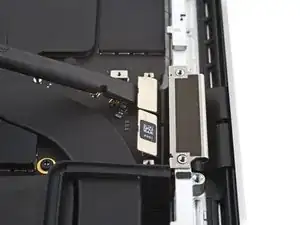

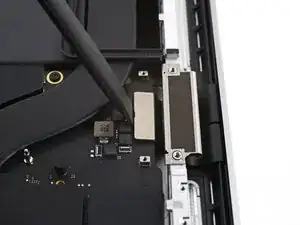

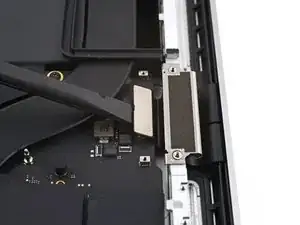

Используйте плоскую часть лопатки, чтобы приподнять и отсоединить нажимной разъём датчика угла крышки.

Используйте отвертку Torx Plus 5IP, чтобы выкрутить четыре винта 2.5 мм, крепящие крышки петель (по два винта с каждой стороны).

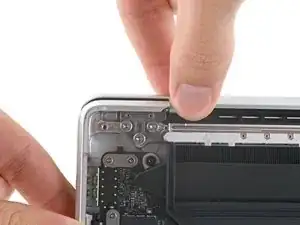

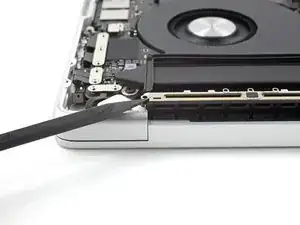

Используйте пинцет, чтобы горизонтально оттянуть крышки петель от петли и отделить их от корпуса.

Снимите крышки петель.

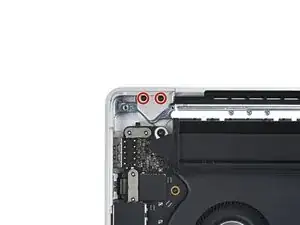

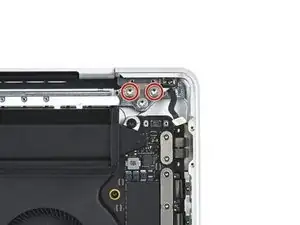

Используйте отвертку Torx Plus 8IP, чтобы выкрутить по два винта длиной 6,4 мм с каждой петли (всего четыре винта).

На каждой петле есть третий винт, его пока оставьте на месте.

Если вы планируете повторно использовать экран, откройте его и наклейте кусочек ленты на стекло непосредственно над каждой петлей. Это поможет защитить стекло от царапин в следующих трёх шагах.

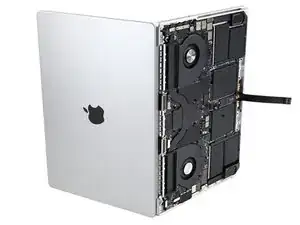

Полностью откройте экран и поставьте MacBook Pro на один бок.

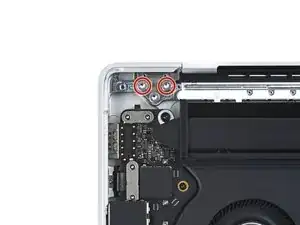

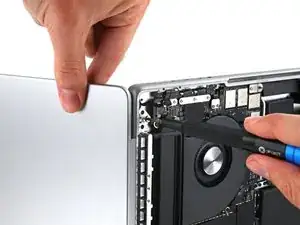

Используйте отвертку Torx Plus 8IP, чтобы выкрутить два оставшихся винта 6,4 мм (по одному с каждой петли).

Удаляйте верхний винт последним, удерживая обе половины MacBook Pro одной рукой, чтобы они не разъехались и не упали неожиданно.

Плотно держите экран и основную часть MacBook Pro. Любая из половин может внезапно упасть в этом шаге.

Нажмите обе половины MacBook Pro друг к другу так, чтобы петли можно было поднять из их посадочных мест в корпусе.

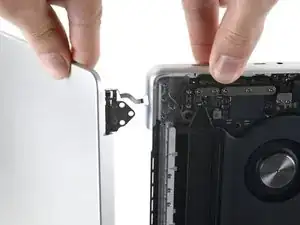

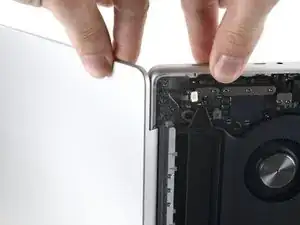

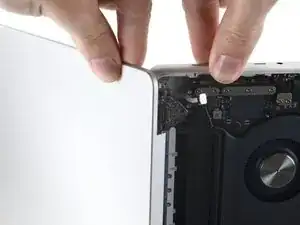

Отодвиньте основную часть MacBook Pro от себя, одновременно потянув экран на себя, чтобы отделить его.

Снимите экран.

При желании нанесите немного синего фиксативного состава на резьбу винтов, чтобы предотвратить их отвинчивание со временем.

При сборке сначала установите винты петель, но не затягивайте их окончательно. Затем отрегулируйте экран, чтобы он был правильно центрирован и выровнен по обеим сторонам. Наконец, затяните винты.

Если при открытии экран щёлкает или защёлкивается, ослабьте винты петель и отрегулируйте выравнивание. Убедитесь, что экран не выступает слишком вперёд, иначе он может заедать о корпус при открытии и закрытии.
