Замена радиатора MacBook Pro 15" Unibody середина 2010 г.

Замена радиатора требует снятия логической платы и нанесения новой термопасты.

Шаг 1

Снимите следующие десять винтов, закрепляющих нижний корпус на верхнем корпусе:

Три крестовые винта Phillips 13,5 мм (14,1 мм).

Семь крестовых винтов Phillips 3 мм.

При выкручивании этих винтов обратите внимание, что они выходят под небольшим углом. При повторной установке их нужно ввернуть так же.

Шаг 2

Двумя руками поднимите нижний корпус рядом с вентиляционным отверстием, чтобы отщёлкнуть два защёлкивающих его фиксатора к верхнему корпусу.

Снимите нижний корпус и отложите в сторону.

Шаг 3

Снимите два трёхточечных винта 7,4 мм, закрепляющих батарею на верхнем корпусе.

Примечание: Для некоторых ремонтов (например, жёсткого диска) снятие батареи не обязательно, но это предотвращает случайное короткое замыкание элементов на материнской плате. Если вы не снимаете батарею, будьте осторожны, так как части материнской платы могут быть под напряжением.

Для снятия жёсткого диска не обязательно выполнять шаги 3–6, однако рекомендуется отключать все источники питания перед работой с электроникой.

Шаг 4

С помощью кончика пальца аккуратно отогните угол предупреждающей наклейки, чтобы открыть скрытый трёхточечный винт.

Снимите последний трёхточечный винт 7,4 мм, закрепляющий батарею на верхнем корпусе.

Шаг 5

Поднимите батарею за пластиковой фиксирующей петлёй и сдвиньте её от длинного края верхнего корпуса.

Не пытайтесь пока полностью извлечь батарею.

Шаг 6

Наклоните батарею от логической платы так, чтобы получить доступ к разъёму кабеля батареи.

Оттяните разъём кабеля батареи от его гнезда на логической плате и извлеките батарею из верхнего корпуса.

Оттягивайте разъём кабеля батареи от центра логической платы.

Если вы устанавливаете новую батарею, её следует откалибровать после установки:

Зарядите до 100%, затем продолжайте зарядку ещё минимум 2 часа. Затем отключите питание и используйте ноутбук в обычном режиме, чтобы разрядить батарею. Когда появится предупреждение о низком заряде, сохраните работу и держите ноутбук включённым до перехода в спящий режим из‑за низкого заряда. Подождите как минимум 5 часов, затем зарядите ноутбук непрерывно до 100%.

Если после установки новой батареи вы заметите необычное поведение или проблемы, возможно, потребуется сбросить SMC MacBook.

Шаг 7

Снимите три винта T6 Torx длиной 3,4 мм, которыми крепится левый вентилятор к логической плате.

В некоторых моделях эти винты T6 Torx могут быть длиной 3,1 мм.

Шаг 8

Используйте плоский конец лепестка (spudger), чтобы отсоединить разъём левого вентилятора от логической платы.

Полезно провернуть лепесток по оси под проводами кабеля вентилятора, чтобы освободить разъём.

На второй и третьей фотографиях видны гнездо и разъём вентилятора. Будьте осторожны, чтобы не отломать пластиковое гнездо вентилятора от логической платы при подъёме разъёма прямо вверх. Компоновка логической платы на второй фотографии может немного отличаться от вашей машины, но гнездо вентилятора одинаково.

Шаг 9

Поднимите левый вентилятор из верхнего корпуса.

Шаг 10

Снимите три винта T6 Torx, которыми крепится правый вентилятор к верхнему корпусу.

Шаг 11

Используйте плоский конец лепестка, чтобы поддеть разъём правого вентилятора и вынуть его из гнезда на логической плате.

Полезно провернуть лепесток по оси под проводами кабеля вентилятора, чтобы освободить разъём.

Снимите правый вентилятор с верхнего корпуса.

Шаг 12

Используйте плоский конец лепестка, чтобы поддеть шлейф AirPort / Bluetooth и вынуть его из гнезда на логической плате.

Отогните шлейф AirPort / Bluetooth назад, чтобы он не мешал работе с логической платой.

Шаг 13

Отсоедините кабель iSight, потянув его разъём в сторону отверстия для оптического привода.

Шаг 14

Используйте плоский конец лепестка, чтобы поддеть разъём кабеля оптического привода и вынуть его из логической платы.

Отогните кабель оптического привода назад, чтобы он не мешал работе с логической платой.

Шаг 15

Аккуратно потяните кабель сабвуфера/правого динамика вверх, чтобы вывести его разъём из гнезда на логической плате.

Шаг 16

Используйте плоский конец лепестка, чтобы поддеть разъём кабеля жёсткого диска и вынуть его из гнезда на логической плате.

Шаг 17

Снимите два коротких крестовых винта Phillips, закрепляющих небольшую экранирующую пластину EMI на логической плате.

Снимите экранирующую пластину EMI с логической платы.

Шаг 18

Используйте плоский конец лепестка, чтобы поддеть разъём кабеля трекпада и вынуть его из гнезда на логической плате.

Шаг 19

Используйте ноготь, чтобы осторожно откинуть фиксирующую защёлку ленты клавиатуры вверх.

Убедитесь, что вы поднимаете фиксирующую защёлку, а не сам разъём.

С помощью кончика лопатки вытяните ленту клавиатуры прямо из её разъёма.

Шаг 20

Используйте плоский конец лопатки, чтобы приподнять разъём кабеля индикатора батареи из его гнезда на плате.

Шаг 21

Возьмите пластиковую тягу, закреплённую на защёлке кабеля данных дисплея, и поверните её в сторону гнезда питания (DC-In) компьютера.

Вытяните кабель данных дисплея прямо из его разъёма.

Не тяните кабель вверх — разъём очень хрупкий. Тяните кабель параллельно плоскости платы в направлении угла верхней части корпуса.

Шаг 22

Используйте кончик лопатки или ноготь, чтобы откинуть фиксирующую защёлку в гнезде ленты подсветки клавиатуры вверх.

Убедитесь, что вы поднимаете фиксирующую защёлку, а не сам разъём.

Вытяните ленту клавиатуры прямо из её разъёма.

Шаг 23

Удалите следующие винты:

Семь винтов T6 Torx длиной 3,3 мм, крепящих плату к верхней части корпуса.

Два винта T6 Torx длиной 8 мм, крепящих плату питания (DC-In) к верхней части корпуса.

Пока не извлекайте плату! На обратной стороне платы есть компоненты, прикреплённые к верхней части корпуса, которые сначала необходимо отключить.

Шаг 24

Осторожно приподнимите узел платы с левой стороны и извлеките его из верхней части корпуса, следя за боковой частью с портами, которая может застрять при снятии.

Пока не извлекайте плату полностью!

Шаг 25

Поднимите плату достаточно, чтобы обеспечить зазор, и с помощью лопатки отожмите микрофон от верхней части корпуса.

Шаг 26

Сдвиньте плату от отверстий портов и выньте узел из верхней части корпуса.

Перед повторной установкой платы легче прижать микрофон в его посадочное место в левом динамике, чтобы он оставался на месте.

Чтобы избежать повреждений от статического электричества, кладите плату на мягкую антистатическую поверхность во время ремонта.

Шаг 27

Положите плату на мягкую ровную поверхность тепловыделяющей стороной вверх.

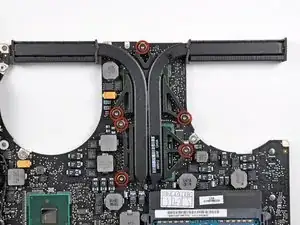

Удалите шесть винтов T6 Torx, крепящих радиатор к плате.

Следите за небольшими пружинами, находящимися под каждым винтом.

Шаг 28

Снимите радиатор с платы.

Если радиатор кажется приклеенным к плате после удаления всех шестью винтов, может помочь использование лопатки для разделения компонентов.

Если вам нужно установить радиатор обратно на плату, у нас есть руководство по термопасте, которое облегчает замену теплопроводящей пасты.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
