Замена платы питания MagSafe DC-In в MacBook Pro 15" Unibody середина 2010

Для замены платы питания MagSafe DC-In требуется снять плату логики.

Шаг 1

Удалите следующие десять винтов, крепящих нижнюю крышку к верхней части корпуса:

Три крестовые винта 13,5 мм (14,1 мм).

Семь крестовых винтов 3 мм.

При снятии этих винтов обратите внимание, что они выкручиваются под небольшим углом. Их необходимо устанавливать обратно таким же образом.

Шаг 2

Двумя руками поднимите нижнюю крышку в районе вентиляционного отверстия, чтобы отщелкнуть её от двух защёлок, фиксирующих её к верхней части корпуса.

Снимите нижнюю крышку и отложите в сторону.

Шаг 3

Снимите два трёхгранных винта 7,4 мм, крепящих аккумулятор к верхней части корпуса.

Примечание: для некоторых ремонтов (например, жёсткого диска) снятие аккумулятора не обязательно, но оно предотвращает случайное короткое замыкание электронных компонентов на материнской плате. Если вы не снимаете аккумулятор, будьте осторожны, так как части материнской платы могут быть под напряжением.

Не обязательно выполнять шаги 3–6 для снятия аккумулятора при замене жёсткого диска. Тем не менее рекомендуется отключать все источники питания от электроники перед работой с ней.

Шаг 4

С помощью кончика пальца аккуратно отогните угол предупреждающей наклейки, чтобы открыть скрытый трёхгранный винт.

Удалите последний трёхгранный винт 7,4 мм, крепящий аккумулятор к верхней части корпуса.

Шаг 5

Поднимите аккумулятор за пластиковую тяговую петлю и сдвиньте его от длинного ребра верхней части корпуса.

Не пытайтесь полностью извлечь аккумулятор пока.

Шаг 6

Наклоните аккумулятор от платы логики так, чтобы получить доступ к разъёму кабеля аккумулятора.

Оттяните разъём кабеля аккумулятора от его гнезда на плате логики и извлеките аккумулятор из верхней части корпуса.

Оттягивайте разъём кабеля аккумулятора от центра платы логики.

Если вы устанавливаете новый аккумулятор, его следует откалибровать после установки:

Зарядите до 100%, затем продолжайте зарядку как минимум ещё 2 часа. Затем отключите и используйте ноутбук в обычном режиме, чтобы разрядить аккумулятор. Когда появится предупреждение о низком заряде, сохраните работу и держите ноутбук включённым, пока он не перейдёт в спящий режим из‑за низкого заряда. Подождите как минимум 5 часов, затем зарядите ноутбук непрерывно до 100%.

Если после установки нового аккумулятора вы заметите необычное поведение или проблемы, возможно, потребуется сбросить SMC вашего MacBook.

Шаг 7

Удалите три винта T6 Torx длиной 3,4 мм, крепящие левый вентилятор к плате логики.

В некоторых моделях эти винты T6 Torx могут быть длиной 3,1 мм.

Шаг 8

Используйте плоский конец лопатки, чтобы отключить разъём левого вентилятора от платы логики.

Полезно вращать лопатку осево снизу под проводами кабеля вентилятора, чтобы освободить разъём.

На второй и третьей фотографиях видны гнездо вентилятора и сам разъём вентилятора. Будьте осторожны, чтобы не оторвать пластиковое гнездо вентилятора от платы логики, приподнимая разъём лопаткой прямо вверх и из‑всего гнезда. Расположение платы логики на второй фотографии может немного отличаться от вашей машины, но гнездо вентилятора одинаково.

Шаг 9

Поднимите левый вентилятор из верхней части корпуса.

Шаг 10

Удалите три винта T6 Torx, крепящие правый вентилятор к верхней части корпуса.

Шаг 11

Используйте плоский конец лопатки, чтобы поддеть разъём правого вентилятора и вынуть его из гнезда на плате логики.

Полезно вращать лопатку осево снизу под проводами кабеля вентилятора, чтобы освободить разъём.

Удалите правый вентилятор из верхней части корпуса.

Шаг 12

Используйте плоский конец лопатки, чтобы поддеть ленточный кабель AirPort/Bluetooth и отвести его от гнезда на плате логики.

Отогните ленточный кабель AirPort/Bluetooth назад, чтобы он не мешал работе с платой логики.

Шаг 13

Отключите кабель iSight, потянув его разъём в направлении отверстия оптического привода.

Шаг 14

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля оптического привода и вынуть его из платы логики.

Отогните кабель оптического привода назад, чтобы он не мешал работе с платой логики.

Шаг 15

Аккуратно потяните кабель сабвуфера/правого динамика вверх, чтобы вынуть его разъём из гнезда на плате логики.

Шаг 16

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля жёсткого диска и вынуть его из гнезда на плате логики.

Шаг 17

Удалите два коротких крестовых винта, крепящих небольшой экран электромагнитных помех к плате логики.

Снимите экран электромагнитных помех с платы логики.

Шаг 18

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля трекпада и вынуть его из гнезда на плате логики.

Шаг 19

Аккуратно подденьте пластиковой частью ногтя фиксирующую защёлку ленточного кабеля клавиатуры и откиньте её вверх.

Убедитесь, что вы откидываете фиксирующую защёлку, а не сам разъём.

Используйте наконечник лопатки, чтобы вытащить ленточный кабель клавиатуры прямо из его разъёма.

Шаг 20

Плоским концом лопатки подденьте разъём кабеля индикатора батареи и выведите его из гнезда на плате.

Шаг 21

Возьмите пластиковую тягучую бирку, закреплённую на защёлке кабеля данных дисплея, и поверните её в сторону входа питания (DC-In) компьютера.

Тяните кабель данных дисплея прямо из его разъёма.

Не тяните кабель вверх, разъём очень хрупкий. Тяните кабель параллельно плоскости платы в сторону угла верхней крышки.

Шаг 22

Подденьте кончиком лопатки или ногтем фиксирующую защёлку гнезда ленточного кабеля подсветки клавиатуры и откиньте её вверх.

Убедитесь, что вы отжали фиксирующую защёлку, а не сам разъём.

Вытащите ленточный кабель клавиатуры прямо из его гнезда.

Шаг 23

Удалите следующие винты:

Семь винтов T6 Torx длиной 3,3 мм, фиксирующих плату логики к верхней крышке.

Два винта T6 Torx длиной 8 мм, фиксирующих плату входа питания (DC-In) к верхней крышке.

Пока не извлекайте плату логики! На обратной стороне платы есть компоненты, прикреплённые к верхней крышке, которые нужно сначала отключить.

Шаг 24

Осторожно приподнимите сборку платы логики с левой стороны и выведите её из верхней крышки, следя за боком с портами, который может зацепиться при извлечении.

Не извлекайте плату логики полностью!

Шаг 25

Приподнимите плату логики настолько, чтобы получить доступ, и с помощью лопатки отожмите микрофон от верхней крышки.

Шаг 26

Сдвиньте плату логики в сторону от отверстий под порты и поднимите сборку из верхней крышки.

Перед повторной установкой платы логики проще всего прижать микрофон в его посадочное место в левом динамике, чтобы он оставался на месте.

Чтобы избежать повреждения от статического электричества, кладите плату логики на мягкую антистатическую поверхность во время ремонта.

Шаг 27

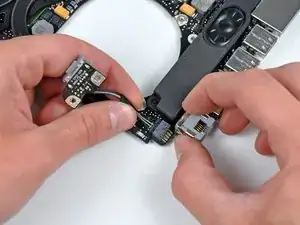

Отключите плату входа питания (DC-In), потянув её кабель в сторону радиатора.

Тяните кабель параллельно плоскости платы логики.

Заключение

Для сборки устройства повторите эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
