Замена левого динамика MacBook Pro 15" Unibody середины 2010 года
Используйте это руководство для замены неисправного левого динамика. Для замены левого динамика требуется снятие логической платы.
Шаг 1

Снимите следующие десять винтов, закрепляющих нижнюю крышку к верхней части корпуса:
Три крестовые винта Phillips 13,5 мм (14,1 мм).
Семь крестовых винтов Phillips 3 мм.
При выкручивании этих винтов обратите внимание, что они выходят под небольшим углом. Их необходимо устанавливать обратно таким же образом.
Шаг 2

Держась обеими руками, поднимите нижнюю крышку вблизи вентиляционного отверстия, чтобы отщёлкнуть её с двух защёлок, крепящих к верхней части корпуса.
Снимите нижнюю крышку и отложите в сторону.
Шаг 3

Снимите два трёхзубых винта Tri-point 7,4 мм, крепящих аккумулятор к верхней части корпуса.
Примечание: для некоторых ремонтов (например, замена жесткого диска) снятие аккумулятора не обязательно, но это предотвращает случайное короткое замыкание электроники на материнской плате. Если вы не снимаете аккумулятор, будьте осторожны, так как части материнской платы могут быть под напряжением.
Вам не обязательно выполнять шаги 3–6 для снятия аккумулятора при замене жесткого диска. Тем не менее рекомендуется отключать все источники питания от электроники перед работой с ней.
Шаг 4

Аккуратно подденьте кончиком пальца угол предупреждающей наклейки, чтобы открыть скрытый трёхзубый винт Tri-point.
Снимите последний трёхзубый винт Tri-point 7,4 мм, крепящий аккумулятор к верхней части корпуса.
Шаг 5

Поднимите аккумулятор за пластиковую петлю и сдвиньте его от длинного края верхней части корпуса.
Пока не пытайтесь полностью извлечь аккумулятор.
Шаг 6

Наклоните аккумулятор в сторону от логической платы, чтобы получить доступ к разъему кабеля аккумулятора.
Отсоедините разъём кабеля аккумулятора от гнезда на логической плате и извлеките аккумулятор из верхней части корпуса.
Тяните разъём кабеля аккумулятора от центра логической платы.
Если вы устанавливаете новый аккумулятор, следует откалибровать его после установки:
Зарядите до 100%, затем продолжайте зарядку ещё как минимум 2 часа. Затем отключите зарядное устройство и используйте ноутбук в обычном режиме, чтобы разрядить аккумулятор. Когда появится предупреждение о низком заряде, сохраните работу и держите ноутбук включённым, пока он не перейдёт в спящий режим из‑за низкого заряда. Подождите не менее 5 часов, затем зарядите ноутбук без прерываний до 100%.
Если после установки нового аккумулятора вы заметите необычное поведение или проблемы, возможно, потребуется сбросить SMC вашего MacBook.
Шаг 7

Снимите три винта T6 Torx 3,4 мм, крепящие левый вентилятор к логической плате.
В некоторых моделях эти винты T6 Torx могут быть длиной 3,1 мм.
Шаг 8


Используйте плоский конец монтажной лопатки, чтобы отсоединить разъём левого вентилятора от логической платы.
Полезно слегка провернуть лопатку осевым движением из‑под проводов кабеля вентилятора, чтобы освободить разъём.
Разъём вентилятора и гнездо вентилятора показаны на втором и третьем изображениях. Будьте осторожны, чтобы не отломать пластиковое гнездо вентилятора от логической платы при подъёме разъёма вентилятора прямо вверх из его гнезда. Расположение элементов на логической плате, показанное на втором изображении, может немного отличаться от вашей машины, но гнездо вентилятора одинаково.
Шаг 9

Поднимите левый вентилятор из верхней части корпуса.
Шаг 10

Снимите три винта T6 Torx, крепящие правый вентилятор к верхней части корпуса.
Шаг 11

Используйте плоский конец монтажной лопатки, чтобы поддеть разъём правого вентилятора и вынуть его из гнезда на логической плате.
Полезно слегка провернуть лопатку осевым движением из‑под проводов кабеля вентилятора, чтобы освободить разъём.
Снимите правый вентилятор из верхней части корпуса.
Шаг 12

Используйте плоский конец монтажной лопатки, чтобы поддеть кабельную ленту AirPort / Bluetooth и отщёлкнуть её из гнезда на логической плате.
Отогните кабельную ленту AirPort / Bluetooth назад, чтобы она не мешала работе с логической платой.
Шаг 13

Отсоедините кабель iSight, потянув разъём в сторону отверстия для оптического привода.
Шаг 14

Используйте плоский конец монтажной лопатки, чтобы поддеть разъём кабеля оптического привода и вынуть его из логической платы.
Отогните кабель оптического привода назад, чтобы он не мешал работе с логической платой.
Шаг 15

Осторожно потяните кабель сабвуфера/правого динамика вверх, чтобы поднять его разъём из гнезда на логической плате.
Шаг 16

Используйте плоский конец монтажной лопатки, чтобы поддеть разъём кабеля жесткого диска и вынуть его из гнезда на логической плате.
Шаг 17

Снимите два коротких крестовых винта Phillips, фиксирующие небольшую экранирующую пластину EMI на логической плате.
Снимите экранирующую пластину EMI с логической платы.
Шаг 18

Используйте плоский конец монтажной лопатки, чтобы поддеть разъём кабеля трекпада и вынуть его из гнезда на логической плате.
Шаг 19

Аккуратно подденьте защёлку удержания ленточного кабеля клавиатуры ногтем, чтобы откинуть её вверх.
Убедитесь, что Вы откидываете защёлку удержания, а не сам разъём.
С помощью наконечника лопатки аккуратно вытяните ленточный кабель клавиатуры прямо из разъёма.
Шаг 20

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля индикатора батареи и приподнять его из разъёма на плате.
Шаг 21


Возьмите пластиковую тянущую петлю, закреплённую на замке кабеля данных дисплея, и поверните её в сторону разъёма питания (DC-In) на компьютере.
Вытяните кабель данных дисплея прямо из разъёма.
Не тяните кабель вверх, так как разъём очень хрупкий. Тяните кабель параллельно лицевой поверхности платы в направлении угла верхней части корпуса.
Шаг 22

Используйте наконечник лопатки или ноготь, чтобы откинуть вверх защёлку удержания в разъёме ленточного кабеля подсветки клавиатуры.
Убедитесь, что Вы поднимаете защёлку удержания, а не сам разъём.
Вытяните ленточный кабель клавиатуры прямо из разъёма.
Шаг 23

Удалите следующие винты:
Семь винтов T6 Torx длиной 3,3 мм, крепящих плату к верхней части корпуса.
Два винта T6 Torx длиной 8 мм, крепящих плату питания (DC-In) к верхней части корпуса.
Ещё не извлекайте плату! На нижней стороне платы находятся компоненты, прикреплённые к верхней части корпуса, которые необходимо сначала отсоединить.
Шаг 24

Осторожно приподнимите узел платы с левой стороны и выворачивайте его из верхней части корпуса, следя за стороной с портами, которая может застрять при извлечении.
Не извлекайте плату полностью!
Шаг 25

Поднимите плату достаточно высоко, чтобы обеспечить зазор, и с помощью лопатки отожмите микрофон от верхней части корпуса.
Шаг 26

Сдвиньте плату в сторону от отверстий для портов и выньте узел из верхней части корпуса.
Перед повторной установкой платы удобнее всего прижать микрофон вниз в его посадочное место в левом динамике, чтобы зафиксировать его.
Во избежание повреждения от статического электричества обязательно кладите плату на мягкую поверхность, не накапливающую статический заряд, во время обслуживания.
Шаг 27

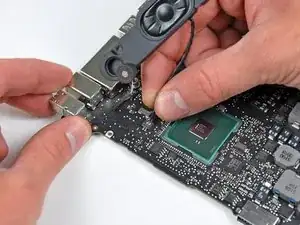

Поднимите микрофон из его углубления в корпусе левого динамика.
Шаг 28

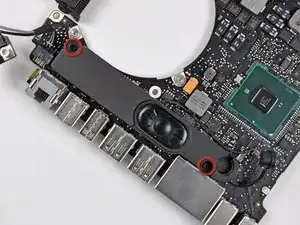

Снимите два винта Phillips длиной 5 мм, крепящих левый динамик к плате.
Шаг 29

Если имеется, снимите полоску чёрной ленты, закрывающую разъём левого динамика.
Осторожно потяните провода левого динамика вверх, чтобы вывести разъём левого динамика из его гнезда на плате.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
