Замена платы AirPort/Bluetooth в MacBook Pro 15" Unibody середины 2010 г.

Снимите следующие десять винтов, крепящих нижнюю крышку к верхней части корпуса:

Три крестообразных винта Phillips 13,5 мм (14,1 мм).

Семь крестообразных винтов Phillips 3 мм.

При выкручивании обратите внимание, что винты выходят под небольшим углом. Их необходимо устанавливать обратно таким же образом.

Двумя руками приподнимите нижнюю крышку вблизи вентиляционного отверстия, чтобы отщелкнуть её от двух защёлок, фиксирующих её к верхней части корпуса.

Снимите нижнюю крышку и отложите в сторону.

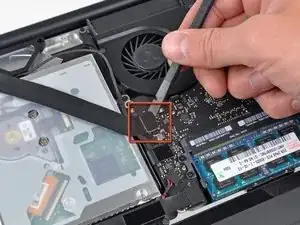

Используя плоский конец лопатки, приподнимите разъём кабеля AirPort/Bluetooth с платы логики.

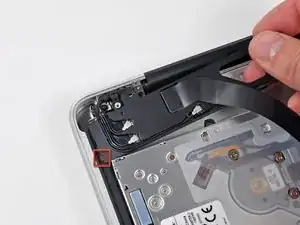

Аккуратно отлейте ленточный кабель AirPort/Bluetooth от верхней части чёрного пластикового корпуса AirPort/Bluetooth.

Используя плоский конец лопатки, приподнимите разъём кабеля AirPort/Bluetooth с его гнезда на плате AirPort/Bluetooth.

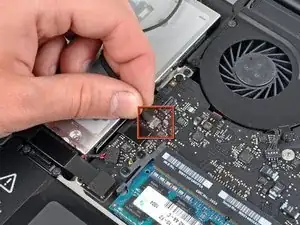

Отключите кабель камеры, оттянув его разъём от гнезда на плате логики.

Тяните разъём в направлении отверстия оптического привода.

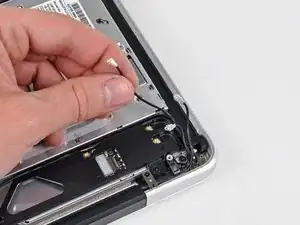

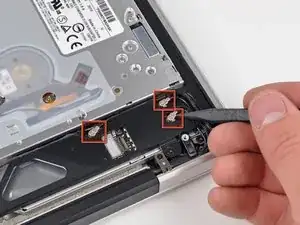

Подденьте коннекторы антенн AirPort и Bluetooth (всего 3) и приподнимите их с платы AirPort/Bluetooth.

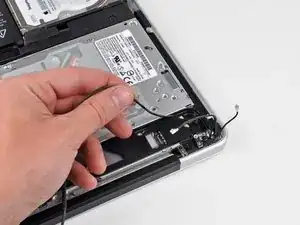

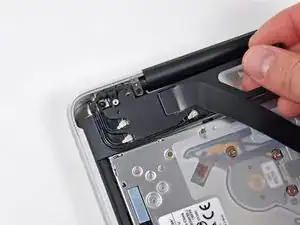

Выведите все три антенных кабеля из каналов в чёрном пластиковом корпусе AirPort/Bluetooth.

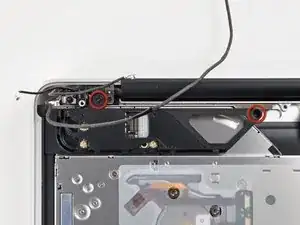

Снимите два крестообразных винта Phillips, фиксирующие корпус платы AirPort/Bluetooth к верхней части корпуса.

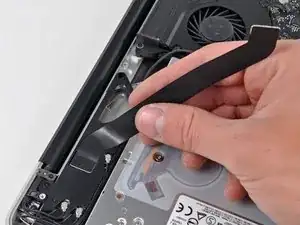

Аккуратно извлеките сборку AirPort/Bluetooth из нижней крышки.

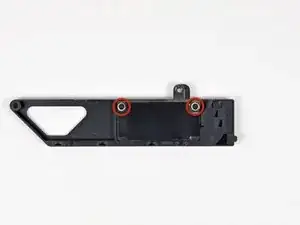

Снимите два крестообразных винта Phillips, крепящие плату AirPort/Bluetooth к её пластиковому корпусу.

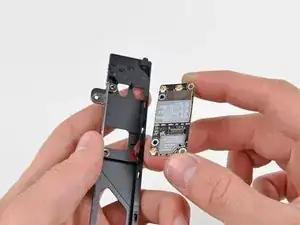

Извлеките плату AirPort/Bluetooth из её чёрного пластикового корпуса.

Перед закреплением кронштейна AirPort/Bluetooth к верхней части корпуса убедитесь, что маленькая пластиковая защёлка на его левой кромке вставлена в небольшое отверстие, вырезанное в чёрном пластиковом проёме оптического привода.
