Замена кабеля жесткого диска/датчика ИК-сигнала на MacBook Pro 15", Unibody, середина 2010

Снимите десять винтов, крепящих нижнюю крышку к верхней крышке:

Три винта Phillips длиной 13,5 мм (14,1 мм).

Семь винтов Phillips длиной 3 мм.

При выкручивании этих винтов обратите внимание, что они выходят под небольшим углом. Устанавливать их обратно необходимо точно так же.

Двумя руками поднимите нижнюю крышку в районе вентиляционного отверстия, чтобы освободить два фиксатора, удерживающих её на верхней крышке.

Снимите нижнюю крышку и отложите её в сторону.

Снимите два винта Tri-point длиной 7,4 мм, крепящих батарею к верхней крышке.

Примечание: при некоторых видах ремонта (например, замене жесткого диска) снятие батареи не обязательно, однако это предотвращает случайное короткое замыкание электронных компонентов на материнской плате. Если Вы не собираетесь снимать батарею, будьте осторожны — некоторые части материнской платы могут быть под напряжением.

Вы можете пропустить шаги 3–6, если заменяете только жесткий диск. Однако рекомендуется отключить все источники питания перед началом работ с электроникой.

Аккуратно подденьте кончиком пальца уголок предупредительной наклейки, чтобы открыть скрытый винт Tri-point.

Снимите последний винт Tri-point длиной 7,4 мм, крепящий батарею к верхней крышке.

Поднимите батарею за пластиковую язычок и сдвиньте её от длинного края верхней крышки.

На данном этапе ещё не нужно полностью извлекать батарею.

Наклоните батарею от платы настолько, чтобы получить доступ к разъёму кабеля батареи.

Вытяните разъём кабеля батареи из его гнезда на логической плате и извлеките батарею из верхней крышки.

Тяните разъём кабеля батареи от центра логической платы.

Если Вы устанавливаете новую батарею, после установки необходимо выполнить её калибровку:

Зарядите её до 100% и продолжайте зарядку ещё как минимум 2 часа. Затем отключите адаптер и используйте ноутбук в обычном режиме до полной разрядки. Когда появится предупреждение о низком уровне заряда, сохраните данные и продолжайте работу до перехода ноутбука в спящий режим. Подождите не менее 5 часов, затем зарядите ноутбук без перерывов до 100%.

Если после установки новой батареи появятся необычные признаки неисправности, возможно, потребуется сброс контроллера управления системой (SMC) на MacBook.

Снимите два винта Phillips, крепящих скобу жесткого диска к верхней крышке.

Эти винты закреплены в скобе жесткого диска.

Поднимите удерживающую скобу из верхней крышки.

Поднимите жесткий диск за язычок и вытяните его из корпуса, следя за кабелем, соединяющим его с компьютером.

Отключите кабель жесткого диска, потянув его разъём прямо от жесткого диска.

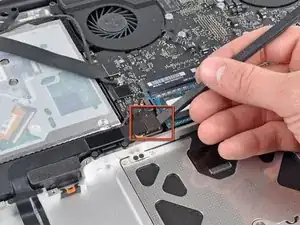

Используйте плоский конец лопатки, чтобы поддеть и отсоединить разъём кабеля жесткого диска от логической платы.

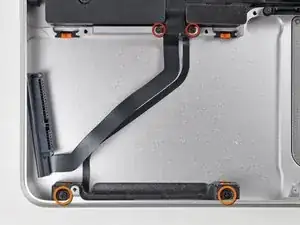

Снимите четыре винта, крепящих кабель жесткого диска и датчика ИК-сигнала к верхней крышке:

Два винта Phillips длиной 1,5 мм.

Два винта Phillips длиной 4 мм.

Сдвиньте скобу жесткого диска и датчика ИК-сигнала от края верхней крышки.

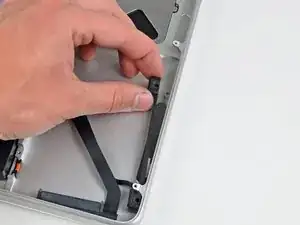

Аккуратно от剥离те кабель жесткого диска и датчика ИК-сигнала от верхней крышки.

Поднимите блок жесткого диска и датчика ИК-сигнала из верхней крышки.
