Замена микрофона MacBook Pro 15" Unibody середина 2010 г.

Для замены микрофона требуется снять плату логики.

Шаг 1

Снимите следующие десять винтов, закрепляющих нижнюю крышку на верхней части корпуса:

Три крестовые винта 13,5 мм (14,1 мм).

Семь крестовых винтов 3 мм.

При выкручивании этих винтов обратите внимание, что они выходят под небольшим углом. При повторной установке их нужно вкручивать так же.

Шаг 2

Двумя руками подденьте нижнюю крышку рядом с вентиляционным отверстием, чтобы отщелкнуть её от двух защёлок, крепящих её к верхней части корпуса.

Снимите нижнюю крышку и отложите в сторону.

Шаг 3

Снимите два винта Tri-point длиной 7,4 мм, крепящие аккумулятор к верхней части корпуса.

Примечание: Для некоторых ремонтных работ (например, замена жёсткого диска) снятие аккумулятора не обязательно, но это предотвращает случайное короткое замыкание электроники на материнской плате. Если вы не снимаете аккумулятор, будьте осторожны, поскольку некоторые части материнской платы могут быть под напряжением.

Вам не обязательно выполнять шаги 3–6, чтобы снять аккумулятор при замене жёсткого диска. Тем не менее рекомендуется отключать все источники питания от электроники перед работой с ней.

Шаг 4

Аккуратно приподнимите угол предупреждающей наклейки кончиком пальца, чтобы открыть скрытый винт Tri-point.

Снимите последний винт Tri-point длиной 7,4 мм, крепящий аккумулятор к верхней части корпуса.

Шаг 5

Поднимите аккумулятор за пластиковую ленточную петлю и сдвиньте его от длинного края верхней части корпуса.

Не пытайтесь сразу полностью извлечь аккумулятор.

Шаг 6

Откиньте аккумулятор от платы логики настолько, чтобы получить доступ к разъёму кабеля аккумулятора.

Отожмите разъём кабеля аккумулятора от его гнезда на плате логики и извлеките аккумулятор из верхней части корпуса.

Оттяните разъём кабеля аккумулятора от центра платы логики.

Если вы устанавливаете новый аккумулятор, его следует откалибровать после установки:

Зарядите до 100%, затем продолжайте зарядку как минимум ещё 2 часа. Затем отсоедините зарядное и используйте ноутбук в обычном режиме, чтобы разрядить аккумулятор. Когда появится предупреждение о низком заряде, сохраните работу и держите ноутбук включённым до перехода в спящий режим из‑за низкого заряда. Подождите не менее 5 часов, затем без прерывания зарядите ноутбук до 100%.

Если после установки нового аккумулятора вы заметите необычное поведение или проблемы, возможно, потребуется сбросить SMC вашего MacBook.

Шаг 7

Снимите три винта T6 Torx длиной 3,4 мм, крепящие левый вентилятор к плате логики.

В некоторых моделях эти винты T6 Torx могут иметь длину 3,1 мм.

Шаг 8

Используйте плоский конец лопатки, чтобы отсоединить разъём левого вентилятора от платы логики.

Полезно прокрутить лопатку по оси под проводами разъёма вентилятора, чтобы освободить разъём.

На второй и третьей фотографиях видны гнездо и разъём вентилятора. Будьте осторожны, чтобы не отломать пластиковое гнездо вентилятора от платы логики — поднимайте разъём вентилятора строго вверх, чтобы вынуть его из гнезда. Расположение элементов на плате логики на второй фотографии может немного отличаться от вашей машины, но гнездо вентилятора одинаково.

Шаг 9

Вытащите левый вентилятор из верхней части корпуса.

Шаг 10

Снимите три винта T6 Torx, крепящие правый вентилятор к верхней части корпуса.

Шаг 11

Используйте плоский конец лопатки, чтобы поддеть разъём правого вентилятора и вывести его из гнезда на плате логики.

Полезно прокрутить лопатку по оси под проводами разъёма вентилятора, чтобы освободить разъём.

Снимите правый вентилятор с верхней части корпуса.

Шаг 12

Используйте плоский конец лопатки, чтобы приподнять шлейф AirPort / Bluetooth из его гнезда на плате логики.

Отогните шлейф AirPort / Bluetooth назад, чтобы он не мешал работе с платой логики.

Шаг 13

Отключите кабель iSight, потянув его разъём в сторону отверстия оптического привода.

Шаг 14

Используйте плоский конец лопатки, чтобы приподнять разъём шлейфа оптического привода и вывести его из платы логики.

Отогните шлейф оптического привода назад, чтобы он не мешал работе с платой логики.

Шаг 15

Аккуратно поднимите кабель сабвуфера/правого динамика, чтобы вынуть его разъём из гнезда на плате логики.

Шаг 16

Используйте плоский конец лопатки, чтобы приподнять разъём шлейфа жёсткого диска и вывести его из гнезда на плате логики.

Шаг 17

Снимите два коротких крестовых винта, крепящих малый экран EMI к плате логики.

Снимите экран EMI с платы логики.

Шаг 18

Используйте плоский конец лопатки, чтобы приподнять разъём шлейфа трекпада и вывести его из гнезда на плате логики.

Шаг 19

Аккуратно подденьте язычок удерживающей защёлки ленточного кабеля клавиатуры ногтем, перевернув его вверх.

Убедитесь, что вы поднимаете удерживающую защёлку, а не сам разъём.

Используйте кончик лопатки, чтобы вытащить ленточный кабель клавиатуры прямо из разъёма.

Шаг 20

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля индикации батареи и приподнять его из гнезда на логической плате.

Шаг 21

Возьмитесь за пластиковый язычок, закреплённый на фиксаторе кабеля данных дисплея, и поверните его в сторону разъёма питания (DC-In) компьютера.

Вытащите кабель данных дисплея прямо из разъёма.

Не тяните кабель вверх, разъём очень хрупкий. Тяните кабель параллельно поверхности логической платы в направлении угла верхней крышки.

Шаг 22

Используйте кончик лопатки или ноготь, чтобы перевернуть вверх удерживающую защёлку в гнезде ленточного кабеля подсветки клавиатуры.

Убедитесь, что вы поднимаете удерживающую защёлку, а не сам разъём.

Вытащите ленточный кабель клавиатуры прямо из разъёма.

Шаг 23

Удалите следующие винты:

Семь винтов T6 Torx длиной 3,3 мм, крепящих логическую плату к верхней крышке.

Два винта T6 Torx длиной 8 мм, крепящие плату питания (DC-In) к верхней крышке.

Не извлекайте логическую плату пока! На нижней стороне логической платы находятся компоненты, прикреплённые к верхней крышке, которые сначала нужно отключить.

Шаг 24

Осторожно приподнимите узел логической платы с левой стороны и выведите его из верхней крышки, следя за стороной с портами, чтобы она не зацепилась при вынимании.

Не вынимайте логическую плату полностью!

Шаг 25

Поднимите логическую плату достаточно, чтобы получить доступ, и используйте лопатку, чтобы поддеть микрофон и отжать его от верхней крышки.

Шаг 26

Отодвиньте логическую плату от отверстий для портов и вынимайте узел из верхней крышки.

Перед повторной установкой логической платы удобнее прижать микрофон в его посадочное место в левом динамике, чтобы он не смещался.

Во избежание повреждения статическим электричеством разместите логическую плату на мягкой антистатической поверхности во время обслуживания.

Шаг 27

Выньте микрофон из его углубления в корпусе левого динамика.

Шаг 28

Удалите два винта Phillips длиной 5 мм, крепящие левый динамик к логической плате.

Шаг 29

Если имеется, снимите маленькую полоску чёрной ленты, перекрывающую разъём левого динамика.

Осторожно потяните провода левого динамика вверх, чтобы вынуть его разъём из гнезда на логической плате.

Шаг 30

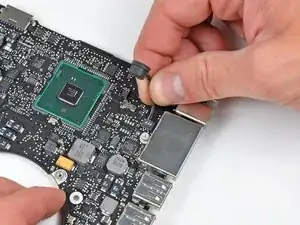

Осторожно потяните провода микрофона вверх, чтобы вынуть разъём микрофона из гнезда на логической плате.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
