Замена вентиляторов MacBook Pro 14" Late 2023
Это руководство только с предварительными требованиями! Это руководство является частью другой процедуры и не предназначено для использования отдельно.
Шаг 1


Разрядите аккумулятор вашего MacBook ниже 10% перед началом этого ремонта. Заряженный аккумулятор может загореться при повреждении во время ремонта.
Полностью выключите MacBook, закройте крышку и переверните его. Держите крышку закрытой до тех пор, пока вы физически не отключите аккумулятор.
Отключите кабель MagSafe и любые аксессуары, подключённые к MacBook.
Шаг 2

Полностью выключите и отключите питание MacBook Pro перед началом работы. Закройте экран и переверните весь ноутбук вверх дном.
С помощью отвертки P5 Pentalobe снимите восемь винтов, фиксирующих нижнюю крышку:
Четыре винта 9.3 мм
Четыре винта 5 мм
На протяжении всего ремонта следите за каждым винтом и убедитесь, что он возвращается точно на своё место, чтобы не повредить устройство.
Шаг 3

Прижмите присоску рядом с передним краем нижней крышки, между отверстиями для винтов.
Потяните вверх за присоску, чтобы создать небольшой зазор под нижней крышкой.
Шаг 4


Вставьте медиатор в созданный зазор.
Проведите медиатором вокруг ближайшего угла, затем на половину высоты вдоль боковой стороны MacBook Pro.
Это освобождает одну из скрытых защёлок, фиксирующих нижнюю крышку. Вы должны почувствовать и услышать щелчок, когда защёлка отпускает.
Шаг 5


Повторите предыдущий шаг на другой стороне, используя медиатор, чтобы освободить вторую защёлку.
Шаг 6


Скользящие защёлки вдоль заднего края MacBook дополнительно фиксируют нижнюю крышку. Отделение этих защёлок может потребовать значительных усилий — подумайте о перчатках, чтобы защитить руки от острых краёв нижней крышки.
Решительно потяните нижнюю крышку от заднего края, по одному углу за раз, чтобы освободить скользящие защёлки.
Держите нижнюю крышку прижатой к MacBook. Не тяните вверх, пока она полностью не отсоединится.
Шаг 7


Снимите нижнюю крышку.
Для повторной установки нижней крышки:
Положите её и совместите скользящие защёлки с задним краем MacBook. Нажмите вниз на нижнюю крышку и сдвиньте её к заднему краю, чтобы защёлки вошли на место.
Когда одна сторона встанет на место, она может вывести другую сторону из соосности. Проверяйте обе стороны при посадке.
Когда задние углы нижней крышки закреплены и находятся вровень с рамой, надавите по центру нижней крышки, чтобы зафиксировать оставшиеся четыре защёлки.
Вы услышите и почувствуете щелчок каждой защёлки при фиксации.
Шаг 8


Отклейте любую ленту, перекрывающую разъём кабеля данных платы аккумулятора на логической плате.
Шаг 9

С помощью лопатки аккуратно приподнимите фиксирующую защёлку на ZIF‑разъёме для кабеля данных платы аккумулятора.
Шаг 10

Отключите кабель данных платы аккумулятора, выдвинув его из гнезда на логической плате.
Шаг 11

Используйте отвертку 3IP Torx Plus, чтобы снять два винта длиной 2.1 мм, фиксирующих скобу кабеля трекпада к логической плате.
Шаг 12

С помощью пинцета или пальцами снимите скобу кабеля трекпада.
Шаг 13

Используйте плоский конец лопатки, чтобы приподнять и отключить нажимной разъём кабеля трекпада, закреплённый на логической плате.
Для повторного присоединения подобных нажимных разъёмов аккуратно совместите и надавите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте по центру. Если разъём смещён, контакты могут погнуться, что приведёт к необратимому повреждению.
Шаг 14

Кабель трекпада слегка приклеен к рамке.
Отделите кабель трекпада от устройства, аккуратно отделяя клей.
Шаг 15

Отклейте любую ленту, перекрывающую разъём кабеля данных платы аккумулятора под большим плоским винтом.
Шаг 16

С помощью лопатки аккуратно приподнимите фиксирующую защёлку на ZIF‑разъёме для кабеля данных платы аккумулятора.
Шаг 17

Отключите кабель передачи данных платы батареи, вытянув его из разъёма на плате батареи.
Шаг 18

Кабель передачи данных платы батареи слабо приклеен к корпусу устройства.
Просуньте пинцет с тупыми концами под участки с клеем, чтобы отделить кабель от корпуса.
Снимите кабель передачи данных платы батареи.
Шаг 19

Используйте отвёртку Torx Plus 5IP, чтобы выкрутить винт с широкой головкой 3,8 мм, фиксирующий разъём питания батареи.
Шаг 20


Используйте плоский конец лопатки, чтобы отжать разъём питания батареи от платы батареи и отключить батарею.
Поднимите разъём достаточно высоко, чтобы он случайно не соприкоснулся при ремонте, но не более чем на 45 градусов, чтобы не повредить его шарнир.
Для дополнительной безопасности поместите преграду, например кусочек игральной карты, между разъёмом и платой.
Шаг 21

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить три винта 2,1 мм, фиксирующие кронштейн антенны и крышку коаксиального кабеля к раме.
Шаг 22

Используйте пинцет или пальцы, чтобы снять крышку над коаксиальными кабелями штанги антенны.
Шаг 23

Используйте кончик лопатки, чтобы поддеть и отключить коаксиальный кабель штанги антенны.
Повторите для двух других кабелей.
При сборке их бывает трудно снова подключить. Удерживайте каждый разъём над его гнездом и надавите плоским концом лопатки. Разъём должен защёлкнуться на месте.
Шаг 24

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить четыре винта 2,1 мм, фиксирующие крышки кабелей экрана.
Шаг 25

Используйте пинцет или пальцы, чтобы снять две крышки кабелей экрана с логической платы.
Шаг 26


Используйте плоский конец лопатки, чтобы поддеть и отключить правый из расположенных справа зажимных разъёмов кабеля экрана, закреплённых на логической плате.
Шаг 27

Повторите предыдущую процедуру отключения для оставшегося зажимного разъёма в верхнем левом углу логической платы.
Не поддёвайте рядом с поверхностно смонтированными компонентами возле зажимного разъёма.
Шаг 28


Отклейте любую ленту, покрывающую разъём кабеля микрофона.
Шаг 29

Используйте лопатку, чтобы осторожно приподнять запирающую планку в ZIF-разъёме для кабеля микрофона.
Шаг 30

Отключите кабель микрофона, сдвинув его из гнезда на логической плате.
Шаг 31

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить девять винтов 2,1 мм, фиксирующих правые крышки кабелей к раме:
Шаг 32

Используйте пинцет или пальцы, чтобы снять пять правых крышек кабелей.
Шаг 33

Отклейте любую ленту, покрывающую кабель правого динамика.
Шаг 34

Используйте лопатку, чтобы осторожно приподнять запирающую планку в ZIF-разъёме для кабеля правого динамика.
Шаг 35

Отключите кабель правого динамика, сдвинув его из гнезда на логической плате.
Шаг 36

Используйте лопатку, чтобы поддеть и отключить зажимной разъём разъёма для наушников.
Шаг 37


Используйте лопатку, чтобы поддеть и отключить зажимные разъёмы правых портов USB-C.
Шаг 38

Используйте лопатку, чтобы поддеть и отсоединить надавливаемый разъем порта MagSafe.
Шаг 39

Используйте лопатку, чтобы поддеть и отсоединить надавливаемый разъем датчика угла открытия крышки.
Шаг 40

Используйте отвертку Torx Plus 3IP, чтобы выкрутить четыре винта, фиксирующие левые крышки кабелей к раме:
Два винта 2 мм
Два винта 2.1 мм
Шаг 41

Используйте пинцет или пальцы, чтобы снять две левые крышки кабелей.
Шаг 42

Отклейте любую ленту, закрывающую кабель левого динамика.
Шаг 43

Используйте лопатку, чтобы аккуратно приподнять фиксирующий язычок на ZIF-разъеме кабеля левого динамика.
Шаг 44

Отсоедините кабель левого динамика, выдвинув его из гнезда на плате логики.
Шаг 45

Используйте лопатку, чтобы поддеть и отсоединить надавливаемый разъем левого порта USB-C.
Шаг 46

Используйте лопатку, чтобы поддеть и отсоединить надавливаемый разъем датчика Touch ID в верхнем левом углу устройства.
Кабель датчика Touch ID приклеен к раме. Если клей не разойдётся при отсоединении надавливаемого разъёма, подденьте кабель медной лопаткой (opening pick) под кабель, чтобы отделить его.
Шаг 47


Отклейте любую ленту, закрывающую разъемы кабелей клавиатуры и подсветки клавиатуры.
Шаг 48


Используйте лопатку, чтобы аккуратно приподнять фиксирующий язычок на ZIF-разъёмах кабелей клавиатуры.
Шаг 49


Отсоедините кабели клавиатуры и подсветки клавиатуры, выдвинув их из гнёзд на плате логики.
Шаг 50


Отклейте любую ленту, закрывающую разъём кабеля правого вентилятора.
Шаг 51

Используйте лопатку, чтобы аккуратно приподнять фиксирующий язычок на ZIF-разъёме кабеля правого вентилятора.
Шаг 52

Отсоедините кабель правого вентилятора, выдвинув его из гнезда на плате логики.
Шаг 53

Кабель правого вентилятора слабо приклеен к плате логики.
Оттяните кабель вентилятора от платы логики пинцетом, чтобы отделить клей.
Кабели вентиляторов крайне хрупкие и легко рвутся; при сгибании их инструментами соблюдайте осторожность.
Шаг 54

Повторите предыдущую операцию по отсоединению и перемещению для левого вентилятора.
Шаг 55

Снимите четыре черных крышки винтов с платы логики.
Шаг 56


Используйте отвертку Torx Plus 5IP, чтобы выкрутить 11 винтов, фиксирующих плату логики:
Четыре винта 3.6 мм
Два винта 4.5 мм
Два винта 5.2 мм
Два винта 3.8 мм
Один винт 3.9 мм
Шаг 57


Используйте отвертку Torx T6, чтобы выкрутить три винта, фиксирующие плату логики:
Два винта 4.7 мм
Один винт 5.7 мм
Шаг 58

Вставьте лопатку между правой стороной платы логики и рамой.
Подденьте лопаткой, чтобы освободить плату логики от защёлок.
Шаг 59

Вставьте лопатку между нижней частью платы логики и рамой.
Подденьте лопаткой, чтобы освободить плату логики от защёлок.
Шаг 60


Осторожно поднимите плату логики за правую сторону, чтобы освободить её от направляющих штифтов.
Если кажется, что плата не выходит, проверьте, все ли кабели отключены.
Оттяните плату логики от левой стороны устройства, чтобы отделить порты HDMI и SDXC от их посадочных мест в раме.
Снимите плату логики.
Шаг 61


При сборке выполните следующие действия:
Убедитесь, что все 18 разъёмов расположены над платой логики перед её закреплением в раме.
Если у вас возникают трудности с позиционированием разъёмов, используйте ленту, чтобы отвести их в сторону.
Удерживайте резиновые прокладки в стороне, чтобы ребра могли встать в свои вырезы.
При установке платы логики вставляйте левую сторону первой, чтобы вернуть порты HDMI и SDXC на место.
Сожмите порт HDMI пальцами, чтобы он вошёл в своё посадочное место. Иначе плата логики не сядет правильно.
Шаг 62


Используйте лопатку, чтобы снять четыре крышки винтов.
Шаг 63


Кабели обоих вентиляторов слабо приклеены к раме.
Вставьте наконечник медиатора между кабелем вентилятора и рамой.
Проведите медиатором по краям кабеля, чтобы отделить клей.
Шаг 64

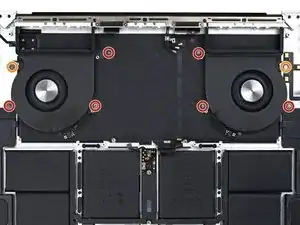

Удалите восемь винтов, крепящих вентиляторы к раме:
Шесть винтов Torx Plus 3,3 мм 3IP
Два винта Torx Plus 3 мм 5IP
Шаг 65


Снимите вентиляторы.
