Замена сабвуфера и правого динамика MacBook Pro 17" Unibody

Удалите следующие десять винтов, крепящих нижнюю крышку к верхней части корпуса:

Три крестообразных винта Phillips длиной 13,5 мм.

Семь крестообразных винтов Phillips длиной 3 мм.

При работе вблизи платы логики рекомендуется сначала отключить аккумулятор, чтобы избежать короткого замыкания.

Если имеется пластиковая язычок, возьмитесь за него и потяните разъём аккумулятора к переднему краю устройства. В моделях конца 2011 года разъём аккумулятора не имеет язычка и представляет собой штекер, вставляемый прямо в материнскую плату — чтобы снять его, подденьте штекер прямо вверх.

Если пластиковый язычок отсутствует, используйте лопатку, чтобы поддеть разъём и приподнять его из гнезда.

Тяните язычок параллельно поверхности платы логики.

Перед отключением кабеля камеры необходимо сначала отодвинуть небольшую пластиковую фиксацию, приклеенную к плате логики.

Используйте наконечник лопатки, чтобы отвести небольшой пластиковый держатель кабеля от гнезда кабеля камеры, обеспечив достаточно места для снятия кабеля камеры.

Потяните кабель камеры в сторону отверстия оптического привода, чтобы отключить его от платы логики.

Гнездо кабеля камеры очень хрупкое. Не применяйте вверх направленную силу к этому гнезду, так как оно может отломаться от платы логики. Тяните кабель камеры параллельно поверхности платы логики.

Для моделей конца 2011 года разъём камеры вставляется прямым вглубь в материнскую плату — чтобы снять этот разъём, аккуратно поднимите его прямо вверх.

Осторожно потяните кабель Bluetooth в сторону вентиляторов, чтобы отключить его от платы Bluetooth.

Тяните кабель параллельно лицевой стороне оптического привода.

Используйте плоский конец лопатки, чтобы отслоить тонкую пластиковую крышку с верхней части и боков корпуса платы Bluetooth.

Используйте плоский конец лопатки, чтобы поддеть и отвести разъём антенны Bluetooth от его гнезда на плате Bluetooth.

Если есть, удалите небольшой кусочек экранирующей пены рядом с платой Bluetooth.

Выведите кабель камеры из направляющего слота, сформованного в корпусе платы Bluetooth.

Используйте плоский конец лопатки, чтобы поддеть разъём оптического привода и вынуть его из гнезда на плате логики.

Удалите три крестообразных винта Phillips длиной 3,5 мм, крепящие оптический привод к верхней части корпуса.

Чтобы снять винт, расположенный ближе всего к аккумулятору, может быть полезно сначала использовать отвертку T6 Torx, чтобы снять крепление верхней крышки, находящееся непосредственно над ним.

Удалите оптический привод из верхней части корпуса, следя за тем, чтобы кабели не зажались.

Используйте плоский конец лопатки, чтобы приподнять разъём сабвуфера и правого динамика и вынуть его из гнезда на плате логики.

Подденьте снизу, под проводами.

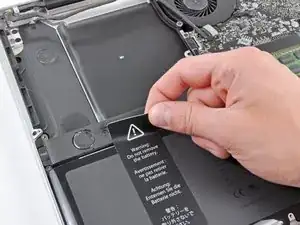

Используйте iPod opening tool или другой мягкий тонкий инструмент с краем, чтобы аккуратно приподнять угол наклейки «Warning: Do not remove the battery» с корпуса правого динамика/сабвуфера.

Отклейте наклейку от корпуса правого динамика/сабвуфера.

Снимать наклейку с аккумулятора не требуется.

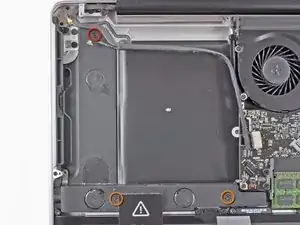

Удалите следующие три винта, крепящие сабвуфер и правый динамик к верхней части корпуса:

Один крестообразный винт Phillips длиной 2,6 мм

Два крестообразных винта Phillips длиной 12,3 мм

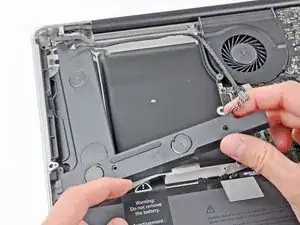

Удерживайте наклейку на аккумуляторе в стороне при извлечении сабвуфера и правого динамика из верхней части корпуса.
