Замена кабеля оптического привода MacBook Pro 17" Unibody

Удалите следующие десять винтов, крепящих нижнюю крышку к верхней части корпуса:

Три винта Phillips длиной 13,5 мм.

Семь винтов Phillips длиной 3 мм.

Просуньте пальцы между нижней крышкой и вентиляционной решёткой и потяните вверх, чтобы освободить два защёлкивающих фиксатора, удерживающих нижнюю крышку на верхней части корпуса.

При сборке аккуратно совместите нижнюю крышку и затем плотно нажмите, пока оба фиксатора не защёлкнутся.

Снимите нижнюю крышку.

При работе рядом с логической платой всегда разумно сначала отключить аккумулятор, чтобы избежать коротких замыканий.

Если есть пластиковая язычок, захватите его и потяните разъём аккумулятора в направлении переднего края устройства. Для моделей конца 2011 года разъём аккумулятора будет без язычка и представляет собой штекер, вставляемый прямо в материнскую плату — для удаления подденьте штекер прямо вверх.

Если пластиковый язычок отсутствует, используйте лопатку, чтобы поддеть разъём и поднять его из гнезда.

Тяните язычок параллельно лицевой поверхности логической платы.

Перед отключением кабеля камеры нужно сначала отодвинуть небольшой пластиковый фиксатор, приклеенный к логической плате.

Используйте кончик лопатки, чтобы отодвинуть маленький пластиковый держатель кабеля от разъёма кабеля камеры, чтобы обеспечить достаточно места для снятия кабеля камеры.

Тяните кабель камеры в сторону отверстия оптического привода, чтобы отсоединить его от логической платы.

Разъём кабеля камеры очень хрупкий. Не прикладывайте никакой восходящей силы к этому разъёму, так как он может отломаться от логической платы. Тяните кабель камеры параллельно лицевой поверхности логической платы.

Для моделей конца 2011 года разъём камеры вставляется прямо в материнскую плату — для снятия этого разъёма аккуратно поднимите его прямо вверх.

Осторожно потяните кабель Bluetooth в направлении вентиляторов, чтобы отсоединить его от платы Bluetooth.

Тяните кабель параллельно лицевой поверхности оптического привода.

Используйте плоский конец лопатки, чтобы снять тонкую пластиковую крышку с верхней части и боков корпуса платы Bluetooth.

Используйте плоский конец лопатки, чтобы поддеть разъём антенны Bluetooth и отвести его вверх от гнезда на плате Bluetooth.

Если имеется, удалите небольшой кусочек экранирующей поролоновой прокладки рядом с платой Bluetooth.

Выведите кабель камеры из канавки, сформованной в корпусе платы Bluetooth.

Используйте плоский конец лопатки, чтобы поддеть разъём оптического привода и вытащить его из гнезда на логической плате.

Удалите три винта Phillips длиной 3,5 мм, крепящие оптический привод к верхней части корпуса.

Чтобы снять винт, расположенный ближе всего к аккумулятору, может быть полезно сначала снять скобу верхней крышки прямо над ним с помощью отвертки Torx T6.

Извлеките оптический привод из верхней части корпуса, следя за тем, чтобы не защемить какие-либо кабели.

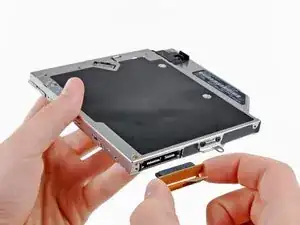

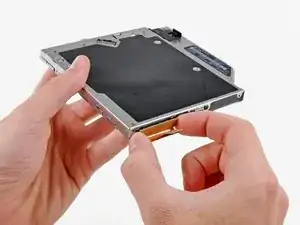

Возьмитесь за кабель оптического привода за его разъём и потяните его от корпуса оптического привода.

Тянув не за разъём оптического привода, вы можете повредить кабель оптического привода.
