iMac Intel 21.5" EMC 2308 Замена левого динамика
Восстановите сбалансированное звучание вашего iMac, заменив левый динамик.
Шаг 1

Ослабьте три винта с крестообразным шлицем, фиксирующие доступную крышку на нижнем крае вашего iMac.
Эти винты останутся в крышке доступа.
Снимите крышку доступа с iMac.
При сборке затяните крышку доступа лишь слегка и совместите её с вырезом в наружном корпусе iMac перед окончательной затяжкой винтов.
Шаг 2

Перед началом работ отключите iMac от сети и положите его на мягкую поверхность, как показано.
Прикрепите присоску рядом с каждым из двух верхних углов стеклянной панели.
Чтобы закрепить присоски, которые мы продаём, сначала поместите присоску так, чтобы подвижная рукоятка была параллельна лицевой стороне стеклянной панели. Лёгким нажатием прижмите присоску к стеклу, затем поднимите подвижную рукоятку до параллельного положения с другой рукояткой.
Если присоски не прилипают, попробуйте очистить и стеклянную панель, и присоску мягким растворителем.
Шаг 3

Осторожно поднимите стеклянную панель перпендикулярно лице LCD настолько, чтобы освободить стальные монтажные штифты, закреплённые вдоль нижней стороны верхнего края стеклянной панели.
Оттяните стеклянную панель от нижнего края iMac и аккуратно отложите её в сторону.
При повторной установке тщательно очистите внутреннюю сторону стеклянной панели и поверхность LCD, поскольку пыль или отпечатки, оставшиеся внутри, будут заметны при включённом устройстве.
Шаг 4


Снимите восемь винтов T10 Torx длиной 8 мм, фиксирующих дисплей к наружному корпусу.
Последние два изображения — крупные планы каждой стороны дисплея.
Шаг 5

Немного приподнимите верхний край дисплея, выворачивая его из наружного корпуса.
Не поднимайте слишком высоко. Несколько кабелей соединяют дисплей с платой управления.
Шаг 6


Вытащите кабель вертикальной синхронизации из его разъёма на плате LED-драйвера в верхнем левом углу iMac.
Кабель вертикальной синхронизации имеет разъём типа ZIF, но в разъёме нет фиксатора или защёлки. Просто потяните кабель от разъёма в сторону оптического привода, чтобы отключить его от платы LED-драйвера.
Шаг 7


Поверните дисплей наружу из корпуса настолько, чтобы отключить кабель питания подсветки LED от платы LED-драйвера.
Отключите кабель питания подсветки LED, нажав на механизм блокировки и вытянув разъём из гнезда (в направлении к нижнему краю iMac).
Шаг 8

Сожмите две защёлки разъёма кабеля данных дисплея, чтобы разблокировать его из разъёма на плате управления.
Вытяните разъём кабеля данных дисплея из его гнезда на плате управления.
Будьте осторожны при отключении и повторном подключении этого кабеля, он легко повреждается.
Шаг 9

Отключите разъём кабеля температурного датчика LCD от его гнезда на плате управления.
Если вентилятор работает на полной скорости после завершения, проверьте это соединение или кабель температурного датчика жёсткого диска.
Шаг 10

Аккуратно потяните дисплей к верхнему краю iMac и выньте его из наружного корпуса, следя, чтобы кабели не застряли.
Шаг 11

Удалите следующие четыре винта, фиксирующие блок питания к наружному корпусу:
Два винта T10 Torx 22,2 мм с мелкой резьбой
Один винт T10 Torx 25 мм с крупной резьбой
Один винт T10 Torx 9 мм с крупной резьбой
Следующие шаги приближают ваши руки к открытому лицу блока питания. Чтобы избежать удара высоким напряжением от множества больших конденсаторов на плате, не прикасайтесь к лицевой части блока питания.
Шаг 12

Осторожно поднимите блок питания из наружного корпуса и поверните его, чтобы обнажить блокировку кабеля, как показано, следя за тем, что кабель DC-Out всё ещё соединяет его с iMac.
Отключите кабель DC-In, нажав на механизм блокировки разъёма и вытянув разъём из его гнезда на блоке питания.
Когда механизм блокировки освободит гнездо, полностью вытяните разъём DC-In из блока питания.
Шаг 13

Отключите кабель AC-In, нажав на механизм блокировки и вытянув разъём из гнезда.
Снимите блок питания с наружного корпуса.
Шаг 14

Вытяните разъём кабеля температурного датчика оптического привода прямо из его гнезда на плате управления.
Шаг 15

Удалите четыре винта T10 Torx длиной 9 мм, фиксирующие оптический привод в наружном корпусе.
Шаг 16

Поднимите внутреннюю кромку оптического привода и проведите его разъём мимо рамки, прикреплённой к плате логики.
Осторожно оттяните оптический привод от монтажных штифтов на краю внешнего корпуса, чтобы получить зазор для отсоединения кабеля оптического привода.
Шаг 17

Используйте плоский конец лопатки, чтобы помочь отсоединить кабель оптического привода.
Шаг 18

Снимите один винт T10 Torx длиной 13 мм, фиксирующий вентилятор оптического привода во внешнем корпусе.
Шаг 19

Снимите оптический привод со штифтов, прикреплённых к внешнему корпусу.
Шаг 20

Оттяните разъём вентилятора оптического привода от его гнезда на плате логики.
Снимите вентилятор оптического привода с iMac.
Шаг 21

Оттяните разъёмы левого и правого динамиков в сторону правого края iMac, чтобы отключить их от платы логики.
Шаг 22

Отключите кабель аудиопорта, потянув его разъём в сторону правого края iMac.
Шаг 23

Отключите кабель AirPort, приподняв его разъём из гнезда на плате логики.
Поднимайте разъём перпендикулярно поверхности платы логики.
Шаг 24

Отключите следующие кабели, потянув их разъёмы в сторону верхнего края iMac:
Кабель камеры
Термодатчик жёсткого диска
Вентилятор жёсткого диска
Микрофон
Отключите следующие кабели, потянув их разъёмы в сторону правого края iMac:
Датчик окружающей температуры
Кабель Bluetooth
Шаг 25

Отключите вентилятор ЦП и кнопку питания, потянув их разъёмы в сторону левого края iMac.
Шаг 26

Если присутствует, снимите кусочек ленты, закрывающей разъём датчика ИК.
Отключите ИК-датчик, потянув его разъём в сторону верхнего края iMac.
Шаг 27

Поднимите узел ИК-датчика прямо вверх пальцами, вынимая его из внешнего корпуса.
Шаг 28

Снимите следующие шесть винтов, фиксирующих плату логики во внешнем корпусе:
Три винта T10 Torx длиной 25 мм
Два винта T10 Torx длиной 21.5 мм
Один винт T10 Torx длиной 7 мм
Шаг 29

Снимите пластиковые воздуховоды со стороны платы драйвера светодиодов и жёсткого диска, потянув их от внешнего корпуса.
Шаг 30

Осторожно снимите алюминиевую ленту, прикрепляющую радиатор GPU к внешнему корпусу.
Нет необходимости полностью снимать алюминиевую ленту с радиатора GPU.
Шаг 31

В следующих шагах Вы будете извлекать плату логики из внешнего корпуса. При этом учтите множество кабелей, которые всё ещё соединяют плату логики с внешним корпусом.
Убедитесь, что плата логики проходит мимо пластикового нижнего монтажного штифта вентилятора оптического привода перед подъёмом, так как он легко ломается.
Шаг 32

Осторожно оттяните плату логики слегка от внешнего корпуса.
Держа плату отжатой от корпуса, поворачивайте её взад-вперёд, одновременно приподнимая, чтобы освободить её из внешнего корпуса.
Шаг 33

Теперь, когда нижний край платы свободен от внешнего корпуса, поверните плату логики к себе, чтобы открыть её заднюю сторону.
Следующий разъём имеет тенденцию заедать в гнезде. Если это происходит, вставьте металлическую лопатку в зазор между разъёмом и гнездом. Поверните лопатку, чтобы разъединить компоненты.
Осторожно потяните разъём оптического привода от его гнезда на плате логики.
Тяните разъём перпендикулярно поверхности платы логики.
Шаг 34

Отключите кабель питания постоянного тока от платы логики, одновременно нажимая фиксирующий рычажок на разъёме и вытягивая его из гнезда.
Снимите плату логики из внешнего корпуса.
При повторной сборке платы логики обратите внимание на положение разъёмов ввода-вывода. Когда плата будет обратно в корпусе, вставьте USB- или Thunderbolt-кабель в один из разъёмов для точного выравнивания.
Шаг 35

Если присутствуют, удалите кусочки прозрачной ленты, крепящие кабель датчика окружающей температуры и кабель левого динамика к задней части корпуса.
Шаг 36

Снимите два винта T10 Torx длиной 13 мм, фиксирующие вентилятор ЦП во внешнем корпусе.
Шаг 37

Отделите держатель кабеля от стороны вентилятора ЦП.
Если лента на держателе кабеля теряет адгезию, снимите существующую пенную ленту и используйте двустороннюю ленту или клей для повторного крепления к вентилятору ЦП.
Снимите вентилятор ЦП из внешнего корпуса, следя за тем, чтобы кабели не застряли.
Шаг 38

Освободите кабель левого динамика из зажимов, крепящих его к внешнему корпусу.
Шаг 39

Аккуратно отсоедините кабели левого динамика и датчика окружающей температуры от держателя кабеля вентилятора ЦП.
Шаг 40

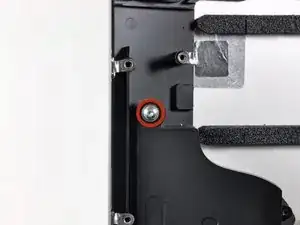

Удалите один винт Torx T10 длиной 13 мм, фиксирующий левый вентилятор во внешнем корпусе.
Шаг 41

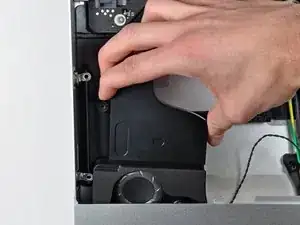

Поднимите левый вентилятор в сторону центра iMac и извлеките его из внешнего корпуса, следя за тем, чтобы кабели не застряли.
Заключение
Для обратной сборки выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
