Замена кабеля жесткого диска MacBook Pro 15" Unibody, середина 2009 г.

Открутите следующие десять винтов, крепящих нижнюю часть корпуса к верхней:

Семь винтов Phillips длиной 3 мм.

Три винта Phillips длиной 13,5 мм.

Двумя руками поднимите нижнюю часть корпуса в районе вентиляции, чтобы освободить её от двух фиксаторов, соединяющих её с верхней частью корпуса.

Снимите нижнюю часть корпуса и отложите её в сторону.

Открутите два пятигранных винта Pentalobe вдоль верхнего края аккумулятора.

Для замены жесткого диска не обязательно выполнять шаги 3–6, чтобы снимать аккумулятор. Однако рекомендуется отключать все источники питания электронных устройств перед началом работы с ними.

Используя кончик лопатки, отогните язычок стикера «Внимание: не извлекайте аккумулятор», чтобы открутить третий скрытый под ним пятигранный винт Pentalobe.

Поднимите аккумулятор за пластиковую язычковую перемычку и сдвиньте его от длинной кромки верхней части корпуса.

Пока не пытайтесь полностью извлечь аккумулятор.

Наклоните аккумулятор назад, чтобы получить доступ к разъёму кабеля аккумулятора.

Отсоедините кабель аккумулятора от разъёма на системной плате и извлеките аккумулятор из верхней части корпуса.

Если Вы устанавливаете новый аккумулятор, то после установки необходимо выполнить его калибровку.

Открутите два винта Phillips, крепящих кронштейн жесткого диска к верхней части корпуса.

Эти винты зафиксированы в кронштейне жесткого диска.

Поднимите фиксирующий кронштейн из верхней части корпуса.

Поднимите жесткий диск за язычковую перемычку и выдвиньте его из корпуса, следя за кабелем, соединяющим его с компьютером.

Отсоедините кабель жесткого диска, потянув жесткий диск прямо от разъёма. Поддерживайте разъём. Если тянуть за разъём, он может сместиться слишком сильно и случайно повредить кабель жесткого диска.

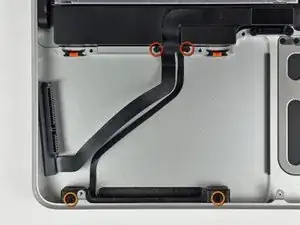

Открутите следующие четыре винта, крепящих жесткий диск и кабель инфракрасного датчика к верхней части корпуса:

Два винта Phillips длиной 1,5 мм.

Два винта Phillips длиной 4 мм.

Сдвиньте кронштейн жесткого диска и инфракрасного датчика от края верхней части корпуса.

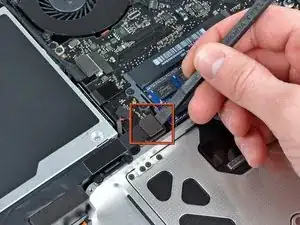

Используя плоский конец лопатки, отсоедините разъём кабеля жесткого диска от системной платы.

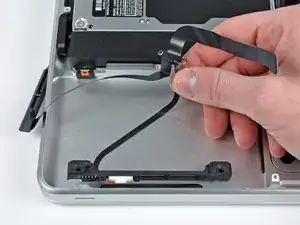

Осторожно отклейте кабель жесткого диска и инфракрасного датчика от корпуса правого динамика/верхней части корпуса и извлеките его из компьютера.

Комплектующая деталь может поставляться вместе с передним кронштейном (датчика), а может и не поставляться. Если его нет, Вам нужно будет перенести его на новый кабель.

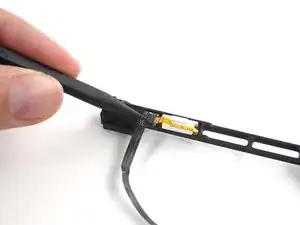

Используйте кончик лопатки, чтобы перевернуть разъём ZIF на кабеле жесткого диска.

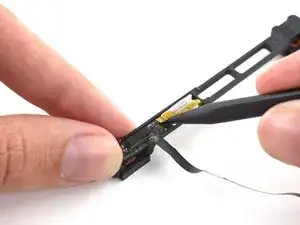

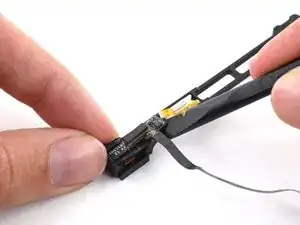

Осторожно вытяните кабель кронштейна датчика из разъёма ZIF.

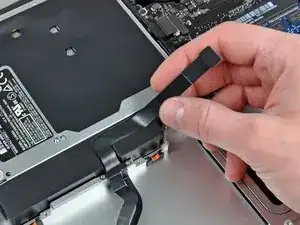

Используя плоский конец лопатки, отсоедините кабель жесткого диска от кронштейна датчика.

Удалите защитную плёнку с нового кабеля жесткого диска, приклейте его к кронштейну датчика и подключите кабель кронштейна датчика.
