Замена ЖК-экрана MacBook Pro 15" Unibody середины 2009 года

Снимите следующие десять винтов, фиксирующих нижнюю крышку к верхней панели:

Семь крестовых винтов 3 мм.

Три крестовых винта 13,5 мм.

Двумя руками поднимите нижнюю крышку возле вентиляционного отверстия, чтобы отщелкнуть её с двух защёлок, фиксирующих её к верхней панели.

Снимите нижнюю крышку и отложите в сторону.

Снимите два винта Pentalobe с пяти лучами 5 мм вдоль верхнего края батареи.

Не обязательно выполнять шаги 3–6, чтобы извлечь аккумулятор для замены жесткого диска. Тем не менее рекомендуется отключать все источники питания от электроники перед работой с ней.

Используйте наконечник лопатки, чтобы отогнуть язычок наклейки «Warning: Do not remove the battery», пока вы снимаете третий скрытый винт Pentalobe с пяти лучами, находящийся под ней.

Поднимите аккумулятор за пластиковую вытяжную петлю и сдвиньте его от длинного края верхней панели.

Пока не пытайтесь полностью извлечь аккумулятор.

Наклоните аккумулятор назад настолько, чтобы получить доступ к разъему кабеля аккумулятора.

Оттяните разъём кабеля аккумулятора от его гнезда на плате и извлеките аккумулятор из верхней панели.

Если вы устанавливаете новый аккумулятор, его следует откалибровать после установки.

Apple приклеивает небольшую полоску прозрачного пластика с клеевой стороной к плате позади разъёма кабеля камеры, чтобы удерживать его в гнезде. При отводе её в сторону будьте аккуратны, чтобы не оторвать поверхностно-монтированные компоненты от платы.

Используйте наконечник лопатки, чтобы повернуть пластиковый фиксатор в сторону от разъёма кабеля камеры.

Оттяните кабель камеры от его гнезда на плате.

Тяните разъём параллельно поверхности платы, а не вверх.

Отклейте кабель камеры от клея, фиксирующего его к корпусу оптического привода.

Этот шаг требуется только для антирефлексных дисплеев. Если у вас глянцевый дисплей, перейдите к шагу 12.

Отсоедините кабель Bluetooth, потянув мужской разъём прямо от его гнезда.

Тяните разъём параллельно поверхности платы, а не вверх.

Используйте плоский конец лопатки, чтобы поддеть антенный кабель Bluetooth из его гнезда на плате.

Этот шаг требуется только для антирефлексных дисплеев.

Снимите два винта крестовой формы 8 мм, фиксирующие держатель кабеля Bluetooth/камеры к верхней панели.

Один из винтов может остаться зафиксированным в заземляющем петлевом соединении кабеля Bluetooth/камеры. При замене дисплея обязательно перенесите этот винт на новое устройство.

Поднимите узел платы Bluetooth/держателя кабеля из верхней панели.

Этот шаг предназначен только для машин с глянцевым дисплеем. Если у вас антирефлексный дисплей, пропустите этот шаг.

Снимите два крестовых винта 8 мм, фиксирующие держатель кабеля камеры к верхней панели.

Один из винтов может остаться зафиксированным в заземляющем петлевом соединении кабеля камеры. При замене дисплея обязательно перенесите этот винт на новое устройство.

Поднимите держатель кабеля камеры из верхней панели.

Возьмитесь за пластиковую вытяжную петлю, закреплённую на фиксации кабеля передачи данных дисплея, и поверните её в направлении платы питания DC-In.

Снимите один винт крестовой формы 7 мм, фиксирующий держатель кабеля передачи данных дисплея к верхней панели.

Этот винт может остаться зафиксированным в заземляющем петлевом соединении кабеля передачи данных дисплея. При замене дисплея обязательно перенесите этот винт на новое устройство.

Снимите держатель кабеля передачи данных дисплея с верхней панели.

Убедитесь, что фиксация кабеля передачи данных дисплея повернута в сторону платы DC-In перед продолжением.

Оттяните разъём кабеля передачи данных дисплея прямо от его гнезда.

Обязательно тяните разъём параллельно поверхности платы, а не вверх из его гнезда.

Снимите внешние два винта Torx T6, фиксирующие оба шарнира дисплея к верхней панели (всего четыре винта).

Откройте MacBook Pro так, чтобы дисплей располагался перпендикулярно верхней панели.

Разместите открытый MacBook Pro на столе, как показано на фото.

Удерживая дисплей и верхнюю панель вместе левой рукой, снимите оставшийся винт Torx T6 из нижнего кронштейна дисплея.

Обязательно удерживайте дисплей и верхнюю панель вместе левой рукой. Несоблюдение этого может привести к падению освобождённого дисплея/верхней панели и повреждению каждого компонента.

Удалите последний оставшийся винт T6 Torx, закрепляющий дисплей к верхней панели.

Возьмите верхнюю панель правой рукой и слегка поверните её в сторону верхней части дисплея, чтобы верхнее крепление дисплея освободилось от кромки верхней панели.

Слегка отведите дисплей от верхней панели.

Поднимите дисплей вверх и отведите его от верхней панели, следя за тем, чтобы скобы или кабели не зацепились.

На следующих шагах вы будете использовать тепловую пушку, чтобы размягчить клей, фиксирующий внешнюю чёрную окантовку по нижней стороне передней стеклянной панели к дисплею. Область нанесения клея показана красным на втором изображении.

Перед началом очистите стекло дисплея безворсовой тканью, слегка смоченной мягким раствором; это улучшит прилегание присоски и упростит проверку на пыль при сборке.

Установив тепловую пушку на низкую температуру, начните с прогрева внешней чёрной окантовки вблизи верхнего правого угла стеклянной панели.

Всегда направляйте тепловую пушку от мягкой резиновой полоски вокруг стекла дисплея. Нагрев резины приведёт к её частичному плавлению и изменению матовой поверхности на глянцевую. Прикосновение к перегретой резине может вызвать её необратимую деформацию.

Из‑за нагрева внутри стеклянной панели или снаружи ЖК‑экрана нормально появляется конденсат. Его можно удалить стеклоочистителем после отделения стекла от дисплея.

После достаточного прогрева прикрепите прочную присоску вблизи верхнего правого угла стекла дисплея.

Не закрепляйте присоску поверх резиновой полоски по краю стекла дисплея.

Чтобы закрепить присоски, которые мы продаём, сначала разместите присоску так, чтобы подвижная ручка была параллельна поверхности стекла. Лёгким нажатием прижмите присоску к стеклу и поднимите подвижную ручку до параллели с другой ручкой.

Медленно и осторожно приподнимите угол стекла дисплея от сборки дисплея.

Если приподнимается только верхняя кромка стекла (как на третьем изображении), повторите первые два шага до тех пор, пока не сможете приподнять угол панели.

Осторожно приподнимите угол стеклянной панели настолько, чтобы вставить лопаточку между ней и сборкой дисплея.

Используйте плоский конец лопаточки, чтобы аккуратно отжать клей, фиксирующий переднее стекло к дисплею.

Отожмите стеклянную панель на несколько сантиметров от верхнего правого угла вдоль верхнего и правого краёв дисплея.

Используйте тепловую пушку, чтобы размягчить клей под чёрной полосой вдоль правой стороны переднего стекла.

Прикрепите присоску вдоль правой стороны переднего стекла.

Подтягивайте стеклянную панель вверх, одновременно используя плоский конец лопаточки, чтобы отделять её от остальной сборки дисплея.

Продолжайте работать вдоль правого края переднего стеклянного дисплея, пока он полностью не отделится от дисплея.

Полезно использовать медиатор или другой тонкий пластиковый предмет, чтобы удерживать верхний правый угол стеклянной панели от прилипания обратно к сборке дисплея.

Используйте тепловую пушку, чтобы размягчить клей под чёрной полосой вдоль верхнего края стеклянной панели дисплея.

Прикрепите присоску вблизи верхнего края стеклянной панели и используйте её, чтобы подтянуть стекло от дисплея.

Работайте вдоль верхнего края стекла, при необходимости аккуратно отделяя клей плоским концом лопаточки.

Используйте тепловую пушку, чтобы размягчить клей под чёрной полосой рядом с верхним левым углом стеклянной панели дисплея.

Прикрепите присоску рядом с верхним левым углом стеклянной панели дисплея.

Подтягивайте присоску и используйте плоский конец лопаточки, чтобы осторожно отжать стеклянную панель из сборки дисплея.

После отделения верхнего левого угла может быть полезно использовать медиатор или другой тонкий пластиковый предмет, чтобы не дать стеклу снова прилипнуть к сборке дисплея.

Используйте тепловую пушку, чтобы размягчить клей под чёрной полосой вдоль левой стороны переднего стекла.

Прикрепите присоску вдоль левой стороны переднего стекла.

Подтягивайте стеклянную панель вверх, одновременно используя плоский конец лопаточки, чтобы отделять её от остальной сборки дисплея.

Продолжайте работать вдоль левого края переднего стеклянного дисплея, пока он полностью не отделится от дисплея.

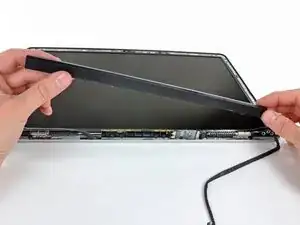

Теперь, когда верхний, левый и правый края стекла освобождены от дисплея, медленно приподнимите верхний край стеклянной панели и аккуратно поверните её наружу от дисплея.

При необходимости используйте плоский конец лопаточки, чтобы освободить нижний край стеклянной панели от сборки дисплея.

Перед повторной сборкой обязательно очистите как внутреннюю сторону стеклянной панели, так и ЖК‑экран, поскольку любая пыль или отпечатки пальцев внутри будут сильно заметны при включённом устройстве.

Вставьте край пластикового инструмента для вскрытия между стеклом дисплея и кронштейном камеры и проведите им вокруг кронштейна камеры, чтобы отделить его от стекла дисплея.

Не забудьте приклеить кронштейн камеры к новому переднему стеклу дисплея перед сборкой.

Во время снятия стекла кабель камеры может прилипнуть к клею на стеклянной панели и отсоединиться от платы камеры при подъёме панели. Если кабель камеры всё ещё подключён к плате камеры, пропустите этот шаг.

Чтобы снова подключить кабель, сначала с помощью наконечника лопатки удалите кусочек поролоновой ленты, закрывающий ZIF-разъём кабеля камеры.

С помощью наконечника лопатки приподнимите фиксатор ZIF-разъёма на разъёме кабеля камеры.

Вставьте кабель камеры в его разъём на плате камеры и с помощью наконечника лопатки опустите фиксатор ZIF-разъёма, зафиксировав кабель на месте.

Повторно наклейте кусочек ленты, закрывающий разъём кабеля камеры.

Сдвиньте крышку сцепления в сторону правого края дисплея.

Крышка сцепления переместится примерно на 0,25" и остановится. Не сдвигайте её слишком далеко вправо.

При повторной установке крышки сцепления убедитесь, что вы насаживаете её на выступающие из нижнего края дисплея компоненты примерно на 0,25" правее окончательного положения крышки на дисплее.

Начиная с крайнего левого конца, покачивайте крышку сцепления вдоль её длинной оси, одновременно отталкивая её от петли сцепления.

Работая справа налево, аккуратно продолжайте освобождать и поднимать сцепление вдоль нижнего края сборки дисплея.

Поднимите крышку сцепления с переднего ободка и отложите в сторону.

При повторной установке крышки сцепления обязательно расширьте отверстие при насаживании её на маленькую чёрную пластиковую декоративную крышку, закрывающую открытый конец крышки сцепления в установленном положении. У декоративной крышки очень тонкие и хрупкие пластиковые опоры, которыми она крепится к правой петле сцепления.

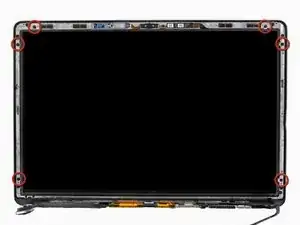

Снимите шесть винтов Phillips длиной 2,9 мм, крепящих ЖК-панель к переднему ободку.

Потяните ЖК-панель в сторону верхнего края дисплея, чтобы вывести электронику по её нижнему краю из выступа в алюминиевой рамке дисплея.

Полезно держать одной рукой кабель данных дисплея и направлять его через канал в алюминиевой рамке дисплея, а другой рукой тянуть ЖК-панель к верхнему краю дисплея.

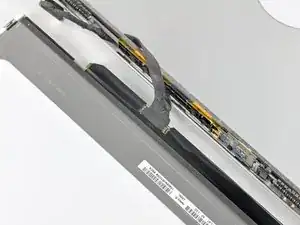

Отклейте кусочек ленты, закрывающий разъём кабеля данных дисплея, от края, ближайшего к ЖК-панели.

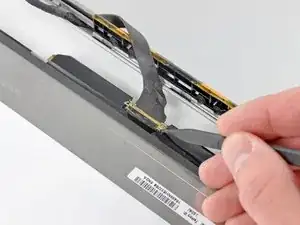

С помощью наконечника лопатки приподнимите тонкую стальную фиксирующую защёлку, удерживающую кабель данных дисплея в его разъёме на ЖК-панели.

Тяните кабель данных дисплея прямо от его разъёма на ЖК-панели.

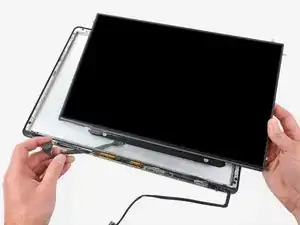

Поднимите ЖК-панель из корпуса дисплея и отложите в сторону.

Если вы заменяете LVDS/кабель данных дисплея, просто выведите его из паза, вырезанного в корпусе дисплея.
