Замена радиатора MacBook Pro 15" Unibody середины 2009 г.

Снимите следующие десять винтов, фиксирующих нижнюю крышку к верхней части корпуса:

Семь крестовых винтов 3 мм.

Три крестовых винта 13,5 мм.

Двумя руками приподнимите нижнюю крышку в районе вентиляционного отверстия, чтобы отщелкнуть её с двух защёлок, фиксирующих её к верхней части корпуса.

Снимите нижнюю крышку и отложите в сторону.

Снимите два винта Pentalobe с пятью лопастями вдоль верхнего края аккумулятора.

Для замены жёсткого диска не обязательно выполнять шаги 3–6 для снятия аккумулятора. Тем не менее рекомендуется отключать все источники питания от электроники перед проведением работ.

Используйте кончик лопатки, чтобы отогнуть край наклейки с надписью «Warning: Do not remove the battery», пока вы не вынете третий винт Pentalobe с пятью лопастями, скрытый под ней.

Поднимите аккумулятор за пластиковую тягу и сдвиньте его от длинного края верхней части корпуса.

Пока не пытайтесь полностью снять аккумулятор.

Наклоните аккумулятор назад, чтобы получить доступ к разъёму кабеля аккумулятора.

Оттяните разъём кабеля аккумулятора от его гнезда на плате и извлеките аккумулятор из верхней части корпуса.

Если вы устанавливаете новый аккумулятор, после установки его следует откалибровать.

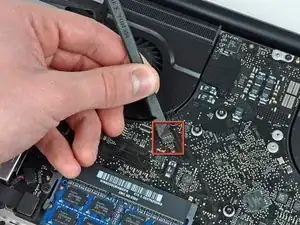

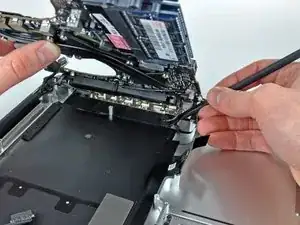

Используйте лопатку, чтобы выжать разъём вентилятора прямо вверх с платы.

Полезно провернуть лопатку вдоль оси под проводами кабеля вентилятора, чтобы освободить разъём.

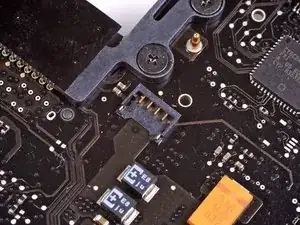

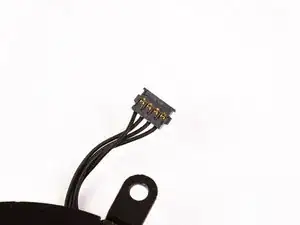

На втором и третьем изображениях видны гнездо и разъём вентилятора. Будьте осторожны, чтобы не отломать пластиковое гнездо вентилятора от платы при подъёме разъёма прямо вверх. Расположение компонентов на плате, показанное на втором изображении, может немного отличаться от вашего устройства, но гнездо вентилятора одинаково.

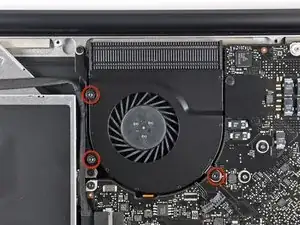

Снимите три винта Torx T6, фиксирующие левый вентилятор к плате.

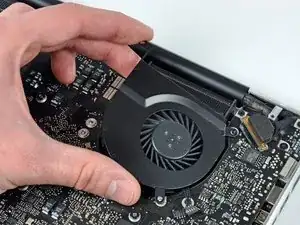

Поднимите вентилятор и извлеките его из верхней части корпуса.

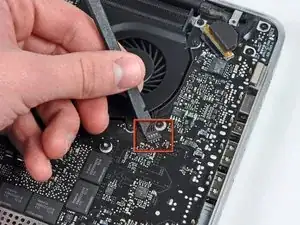

Используйте плоский конец лопатки, чтобы отсоединить разъём левого вентилятора от платы.

Подденьте снизу, под проводами.

Снимите три винта Torx T6, фиксирующие левый вентилятор к плате.

Поднимите левый вентилятор и извлеките его из верхней части корпуса.

Разъём кабеля камеры не закреплён запирающим механизмом. Поэтому Apple приклеивает небольшую полоску чёрного пластика с клеевым слоем с той стороны, что обращена к плате, за разъёмом кабеля камеры, чтобы удерживать его в гнезде.

При отодвигании полоски (удерживателя кабеля) следите, чтобы не оторвать поверхностно-монтированные компоненты от платы.

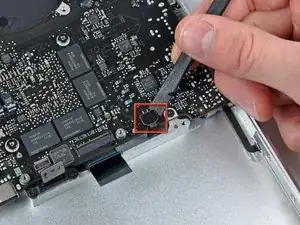

Прижмите одним пальцем конец удерживателя кабеля, а кончиком лопатки слегка приподнимите другой конец и отогните его от разъёма кабеля камеры.

Отключите кабель камеры, потянув штекер прямо от гнезда.

Тяните разъём параллельно плоскости платы, а не вверх.

Отключите кабель камеры, потянув штекер прямо от гнезда.

Тяните разъём параллельно плоскости платы, а не вверх.

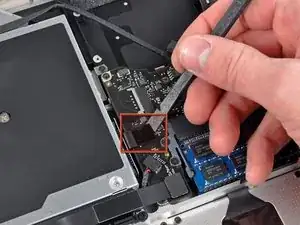

Используйте плоский конец лопатки, чтобы приподнять разъём кабеля оптического привода с платы.

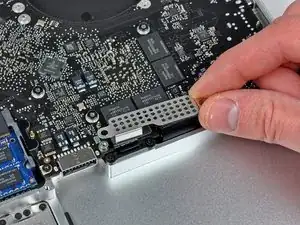

Используя плоский конец лопатки, подденьте разъём сабвуфера прямо вверх из гнезда.

Будьте осторожны и подденьте разъём, а не гнездо. Возможен случайный подъём гнезда с платы.

Снятие поролонового слоя над разъёмом облегчит видимость и поможет избежать подъёма гнезда.

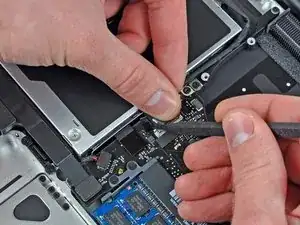

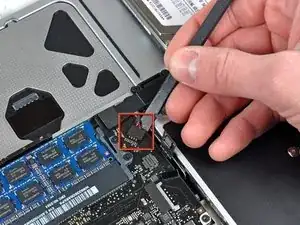

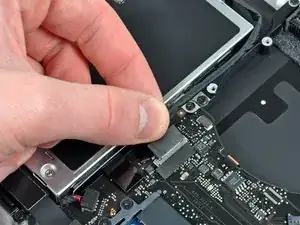

Используйте плоский конец лопатки, чтобы приподнять разъём кабеля жёсткого диска/ИК-датчика с платы.

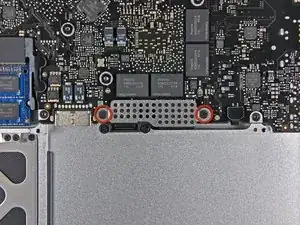

Снимите два винта крестовой отвёртки 1,5 мм, фиксирующие крышку кабеля к плате.

Поднимите крышку кабеля и извлеките её из верхней части корпуса.

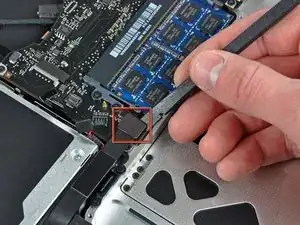

Используйте лопатку, чтобы приподнять разъём гибкого шлейфа трекпада с платы.

Используйте ноготь, чтобы поднять фиксирующий язычок на ZIF-разъёме для шлейфа клавиатуры. Фиксирующий язычок расположен на противоположной стороне разъёма по отношению к шлейфу клавиатуры. Зацепите ногтем за язычок и аккуратно поднимите его вертикально.

Не пытайтесь вытащить шлейф клавиатуры из разъёма до разблокировки ZIF-разъёма. Шлейфы хрупкие, чрезмерное усилие легко их повредит.

Используйте кончик лопатки, чтобы поддеть и вытащить шлейф клавиатуры из его разъёма.

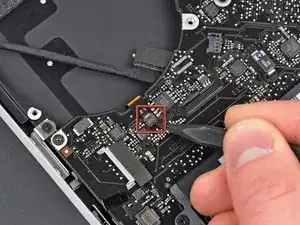

Используйте лопатку, чтобы поддеть разъём шлейфа индикатора батареи и отжать его от логической платы.

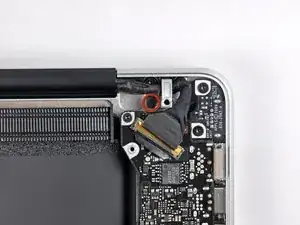

Выверните один винт Phillips длиной 7 мм, удерживающий фиксатор шлейфа передачи данных дисплея к верхней крышке.

Этот винт может остаться в заземляющем контакте шлейфа передачи данных дисплея. При замене дисплея не забудьте перенести этот винт на новый модуль.

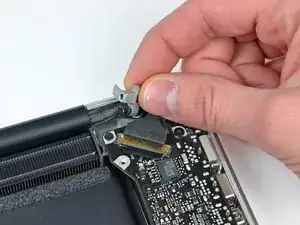

Снимите фиксатор шлейфа передачи данных дисплея с верхней крышки.

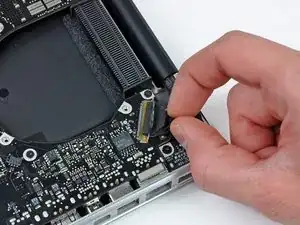

Возьмите пластиковую тянущую бирку, прикреплённую к защёлке шлейфа передачи данных дисплея, и поверните её в сторону разъёма питания (DC-in) компьютера.

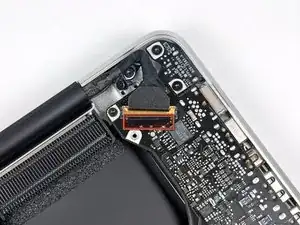

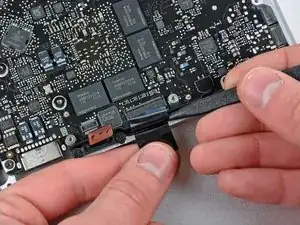

Тяните разъём шлейфа передачи данных дисплея прямо от его гнезда.

Убедитесь, что тянете разъём параллельно плоскости логической платы, а не вверх от разъёма.

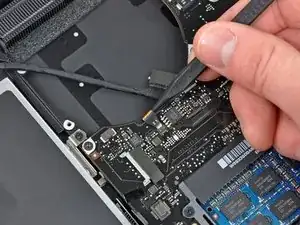

С помощью кончика лопатки поднимите фиксирующий язычок шлейфа подсветки клавиатуры.

Вытяните шлейф подсветки клавиатуры прямо из его разъёма.

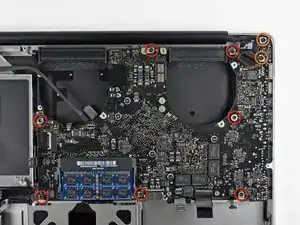

Удалите следующие винты:

Семь винтов T6 Torx длиной 3,3 мм, крепящих логическую плату к верхней крышке.

Два винта T6 Torx длиной 8 мм, крепящих плату питания DC-In к верхней крышке.

Пока не извлекайте логическую плату! На обратной стороне логической платы есть компоненты, прикреплённые к верхней крышке, которые нужно сначала отключить.

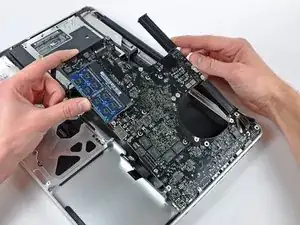

Осторожно поднимите сборку логической платы с левой стороны и выведите её из верхней крышки, следя за стороной с портами, которая может застрять при извлечении.

Не снимайте логическую плату полностью!

Поднимите логическую плату достаточно высоко, чтобы получить зазор, и используйте лопатку, чтобы поддеть микрофон и отжать его от верхней крышки.

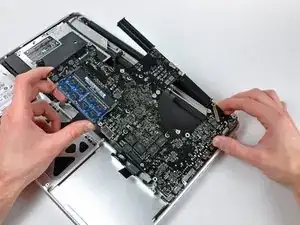

Сдвиньте логическую плату от отверстий портов и поднимите сборку из верхней крышки.

Перед повторной установкой логической платы проще всего прижать микрофон в его посадочное место в левом динамике, чтобы он оставался на месте.

Сдвиньте логическую плату от отверстий портов и поднимите сборку из верхней крышки.

Перед повторной установкой логической платы проще всего прижать микрофон в его посадочное место в левом динамике, чтобы он оставался на месте.

Положите логическую плату на мягкую ровную поверхность так, чтобы радиатор был направлен вверх.

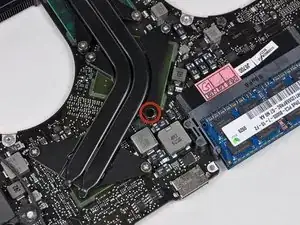

Если присутствует, снимите маленькую чёрную наклейку, закрывающую один из винтов радиатора.

Выверните восемь винтов Phillips, фиксирующих радиатор к логической плате.

Следите за пружинами под каждым винтом при их извлечении.

Не нажимайте чрезмерно на винты при раскручивании.

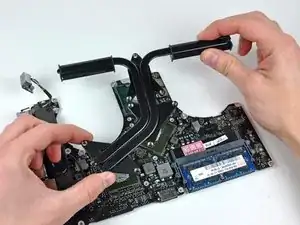

Осторожно снимите радиатор с логической платы.

Если радиатор кажется приклеенным к логической плате после выкручивания всех восьми винтов, может помочь использование лопатки для разделения компонентов.

Если вам нужно установить радиатор обратно в ноутбук, у нас есть руководство по термопасте, которое облегчает замену теплопроводящей пасты.

Осторожно снимите радиатор с логической платы.

Если радиатор кажется приклеенным к логической плате после выкручивания всех восьми винтов, может помочь использование лопатки для разделения компонентов.

Если вам нужно установить радиатор обратно на логическую плату, у нас есть руководство по термопасте, которое облегчает замену теплопроводящей пасты.
