Замена платы AirPort в MacBook Pro 13" Retina Display Late 2013

Удалите следующие десять винтов, крепящих нижнюю часть корпуса к верхней:

Два винта P5 Pentalobe длиной 2,3 мм

Восемь винтов P5 Pentalobe длиной 3,0 мм

В течение всего ремонта следите за каждым винтом и убедитесь, что он возвращается точно на свое место, чтобы избежать повреждения устройства.

Подденьте пальцами верхнюю часть корпуса и нижнюю часть корпуса.

Аккуратно потяните нижнюю часть корпуса от верхней, чтобы снять ее.

Нижняя часть корпуса соединена с верхней частью двумя пластиковыми защелками ближе к ее центру.

При сборке аккуратно нажмите на центр нижней части корпуса, чтобы закрепить две пластиковые защелки.

При необходимости снимите пластиковую крышку, прикрепленную к плате контактов аккумулятора.

Используйте плоский конец медиатора, чтобы поддеть разъем аккумулятора прямо вверх из его гнезда на материнской плате.

Убедитесь, что вы поддеваете только сам разъем, а не гнездо, иначе вы рискуете серьезно повредить материнскую плату.

Отогните разъем аккумулятора вверх, чтобы предотвратить его случайное соприкосновение с гнездом во время ремонта.

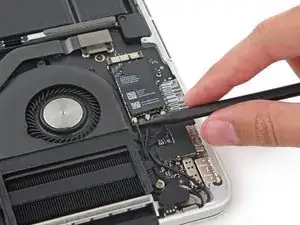

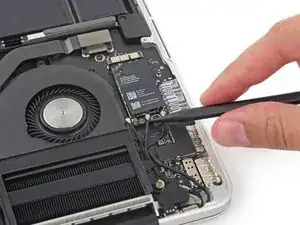

Подденьте кончиком медиатора под каждый из антенных кабелей возле их разъемов и приподнимите, чтобы отсоединить их от платы AirPort.

Три кабеля помечены черными изоляционными трубками разной длины. При сборке:

Подсоедините кабель с длинной трубкой к центральному гнезду.

Кабель с короткой трубкой подключается рядом с винтом.

Оставшийся кабель без трубки подключается в последнее свободное гнездо, рядом с вентилятором.

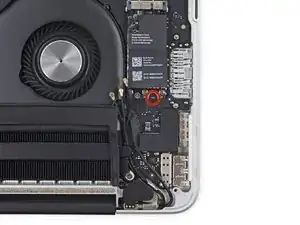

Удалите один винт T5 Torx длиной 2,7 мм, крепящий плату AirPort к плате ввода-вывода.

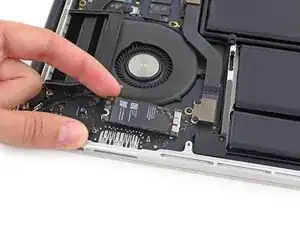

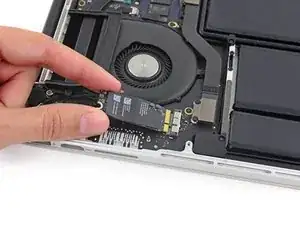

Слегка приподнимите свободный конец платы AirPort и потяните ее прямо из ее гнезда на материнской плате.
