Замена клавиатуры MacBook Pro 13" Retina Display Late 2013

Снимите следующие десять винтов, удерживающих нижнюю крышку на верхней половине корпуса:

Два винта P5 Pentalobe 2,3 мм

Восемь винтов P5 Pentalobe 3,0 мм

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место, чтобы не повредить устройство.

Просуньте пальцы между верхней и нижней половинами корпуса.

Аккуратно оттяните нижнюю крышку от верхней половины корпуса и снимите её.

Нижняя крышка соединена с верхней двумя пластиковыми защёлками в средней части.

При сборке аккуратно нажмите в центре нижней крышки, чтобы защёлки снова вошли в зацепление.

При необходимости снимите пластиковую крышку, приклеенную к плате контактов батареи.

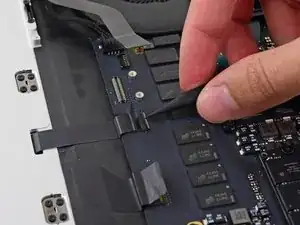

Используйте плоский конец лопатки, чтобы поднять разъём батареи строго вверх из его гнезда на плате логики.

Поднимайте только сам разъём, не гнездо, иначе вы рискуете повредить плату логики.

Отогните разъём батареи в сторону, чтобы он не соприкасался с гнездом случайно во время ремонта.

Снимите два винта T5 Torx 2,1 мм, фиксирующие скобу кабеля платы ввода-вывода на стороне платы логики.

Захватите скобу кабеля платы ввода-вывода пинцетом и извлеките её из MacBook.

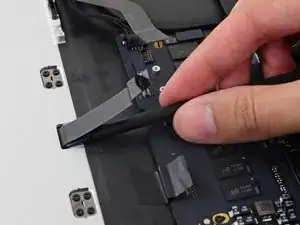

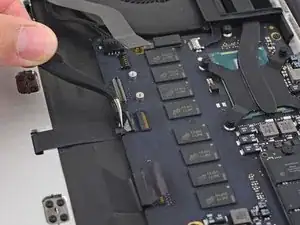

Используйте плоский конец лопатки, чтобы отжать разъём платы ввода-вывода строго вверх из его гнезда на плате логики.

Осторожно поднимайте только кабель платы ввода-вывода, не само гнездо, иначе вы рискуете повредить плату логики.

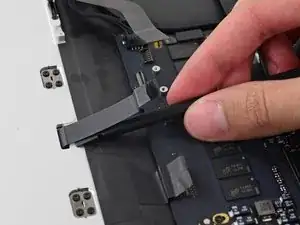

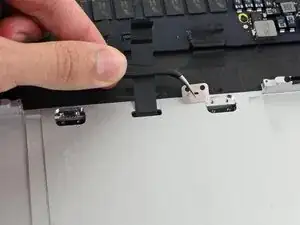

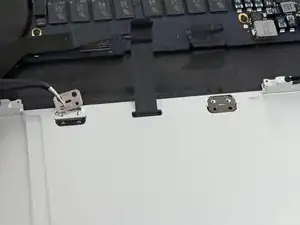

Поднимите конец кабеля платы ввода-вывода со стороны платы логики строго вверх и отогните его в сторону.

Чтобы не повредить кабель, сгибайте его только в месте предусмотренного сгиба на конце платы ввода-вывода.

Аккуратно подденьте лопаткой штекер кабеля правого динамика возле разъёма и поднимите его из гнезда на плате логики.

Аккуратно отклейте кабель правого динамика от верхней половины корпуса.

Снимите следующие винты, фиксирующие правый динамик в верхней половине корпуса:

Один винт T5 Torx 5,7 мм

Один винт T5 Torx 6,5 мм

Один винт T5 Torx 3,8 мм

Поднимите правый динамик со стороны кабеля и извлеките его из корпуса.

Вставьте кончик лопатки под кабель левого динамика возле разъёма и поднимите его из гнезда на плате логики.

Осторожно, чтобы не повредить элементы поверхностного монтажа.

Снимите следующие винты, фиксирующие левый динамик в верхней половине корпуса:

Один винт T5 Torx 5,7 мм

Один винт T5 Torx 6,5 мм

Один винт T5 Torx 3,8 мм

Поднимите угол левого динамика и выведите его, под sliding вокруг батареи, чтобы извлечь из верхней половины корпуса.

Будьте осторожны, не зацепите кабель динамика за стойку в корпусе.

Рекомендуем очистить микроволновую печь перед продолжением, так как грязь на дне может прилипнуть к нагревателю iOpener.

Поместите iOpener в центр микроволновки.

Для микроволновых печей с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Разогрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновой печи может потребоваться больше или меньше времени. iOpener считается достаточно разогретым, когда он едва слишком горячий, чтобы прикасаться.

В ходе ремонта, по мере остывания iOpener, подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Осторожно: не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать его выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он выглядит вздутым.

Если iOpener в центре по-прежнему слишком горячий для прикосновения, продолжайте работу, ожидая его частичного остывания перед повторным нагревом. Правильно разогретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских торцов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому обращайтесь с ним осторожно. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы извлечь разогретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые язычки.

Ваш iOpener готов к использованию! Если нужно повторно разогреть iOpener, снова доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Удалите пять винтов T5 Torx длиной 3,7 мм, крепящих аккумулятор к верхней части корпуса.

В вашем конкретном устройстве может быть только один винт, крепящий плату аккумулятора к раме.

Жидкость для удаления клея, входящая в комплект замены аккумулятора iFixit, может повлиять на антибликовое покрытие дисплея вашего MacBook Pro.

Чтобы защитить экран, поместите лист алюминиевой фольги между дисплеем и клавиатурой и оставьте его на месте на время работы.

Если у вас есть комплект аккумулятора iFixit с жидкостью для удаления клея, пришло время подготовить её.

Если вы используете метод с горячим iOpener, пропустите следующие три шага.

Средство iFixit для удаления клея содержит ацетон, слабый раздражитель кожи и глаз.

При обращении и нанесении средства надевайте защитные очки. (Защитные очки включены в комплект.)

Не носите контактные линзы без защитных очков.

В комплект также входят защитные перчатки. Если вы опасаетесь раздражения кожи, наденьте перчатки сейчас.

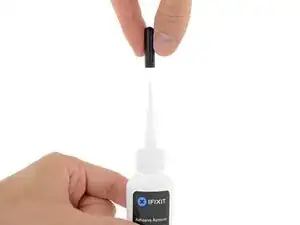

Снимите чёрную резиновую заглушку с бутылочки со средством для удаления клея.

Перед тем как отрезать наконечник аппликатора, поверните крышку, чтобы ослабить или снять её.

Это разгерметизирует бутылочку и позволит выровнять давление перед тем, как отрезать наконечник. Если пропустить этот шаг, средство может выстрелить наружу при отрезании наконечника.

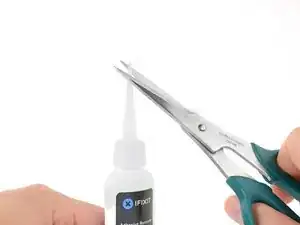

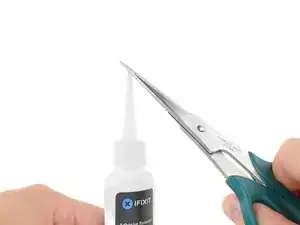

Используйте ножницы, чтобы отрезать запечатанный наконечник аппликатора.

Отрезание близко к узкому кончику даст вам лучший контроль и позволит наносить средство малыми дозами.

Поверните и плотно закройте крышку перед продолжением работы.

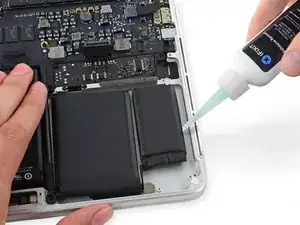

Нанесите несколько капель средства для удаления клея равномерно под край крайней справа батарейной ячейки.

Вам не нужно много. Маленькая бутылочка содержит более чем в два раза больше растворителя, чем требуется для удаления всех батарейных ячеек.

Подождите 2–3 минуты, чтобы жидкость проникла под батарейную ячейку, прежде чем переходить к следующему шагу.

При необходимости используйте больше средства, но не наносите более нескольких капель за раз. Излишек средства может просочиться на обратную сторону клавиатуры и повредить её.

Если у вас нет жидкого средства для удаления клея, вы будете использовать горячий iOpener, чтобы нагреть и размягчить участок клея, фиксирующего аккумулятор в верхней части корпуса, а затем аккуратно поддеть в этом месте.

Используйте горячий iOpener, чтобы накрыть половину двух крайних справа батарейных ячеек.

Через примерно минуту снова разогрейте iOpener и переместите его, чтобы накрыть другую половину крайних справа батарейных ячеек.

Вставьте пластиковую карточку между крайней справа батарейной ячейкой и верхней частью корпуса, разрезая клей между ними.

Во время этой процедуры будьте осторожны, чтобы не повредить ни одну из батарейных ячеек инструментами. Повреждённый литий-ионный аккумулятор может протечь опасные химические вещества и/или загореться. Используйте только пластиковые монтажные инструменты.

При использовании метода с горячим iOpener, если вы встречаете значительное сопротивление при поддевании, остановитесь и используйте iOpener, чтобы повторно разогреть участок, над которым вы работаете.

Используйте пластиковую карточку, чтобы приподнять крайнюю справа батарейную ячейку от задней части корпуса.

Повторите эту процедуру с соседней ячейкой аккумулятора:

Нанесите небольшое количество жидкого растворителя клея под ячейку аккумулятора и подождите 2–3 минуты, чтобы он проник и размягчил клей.

В качестве альтернативы при необходимости повторно разогрейте этот участок с помощью iOpener.

Вставьте пластиковую карту примерно на один дюйм между ячейкой аккумулятора и верхней частью корпуса и медленно подденьте ячейку, чтобы отделить весь клей.

Временно оставьте пластиковую карту под двумя правыми ячейками аккумулятора, чтобы они не приклеились обратно к верхней части корпуса.

Если вы используете iOpener, разогрейте его снова и примените повторно, на этот раз к самым левым ячейкам аккумулятора.

Снова держите iOpener в каждом положении примерно минуту, периодически разогревая его, чтобы прогреть каждую половину самых левых ячеек аккумулятора.

Повторите описанную выше процедуру, чтобы отделить две самые левые ячейки аккумулятора от верхней части корпуса.

Не забудьте нанести небольшое количество растворителя клея на каждую ячейку и подождать 2–3 минуты, чтобы он проник и размягчил клей.

Используйте вторую пластиковую карту, чтобы отделить две самые левые ячейки аккумулятора от верхней части корпуса.

Оставьте вторую карту в углу между двумя левыми ячейками.

В следующих шагах вы можете использовать либо третью карту, либо карту из правого угла. Клей в правом углу должен быть достаточно сухим/прохладным, чтобы ячейки можно было снова легко поднять при необходимости.

Чтобы отделить клей, фиксирующий последние две средние ячейки аккумулятора, нанесите ещё несколько капель жидкого растворителя клея (или используйте iOpener) на каждую ячейку.

Наносите растворитель клея экономно, так как под этой частью аккумулятора находится трекпад.

Полезно приподнять одну сторону MacBook Pro на несколько дюймов, чтобы растворитель клея стекал в нужном направлении под аккумуляторные ячейки. Для подставки можно использовать прочную книгу или пенопластовый брусок.

Вставьте карту примерно на один дюйм между левой средней ячейкой аккумулятора и верхней частью корпуса, отделяя клей между ячейкой и корпусом.

Выньте карту и вставьте её примерно на один дюйм между правой средней ячейкой аккумулятора и верхней частью корпуса, отделяя клей между ячейкой и корпусом.

К этому моменту внешние ячейки должны быть свободны, и сопротивление должно исходить только от двух центральных ячеек. Если это не так, вернитесь назад и полностью ослабьте четыре внешние ячейки от верхней части корпуса.

Подденьте две центральные ячейки, чтобы отделить оставшийся клей, и поднимите аккумулятор из устройства.

Снимите аккумулятор.

Перед установкой нового аккумулятора удалите весь старый клей с корпуса MacBook Pro.

Если повезёт, вы сможете медленно вытянуть каждую полоску клея пальцами.

В противном случае пропитайте каждый участок клея небольшим количеством растворителя на 2–3 минуты, а затем соскребите его открывающей лопаткой или одним из других инструментов из набора. Это может потребовать значительных усилий, поэтому наберитесь терпения.

Удалите остатки растворителя и дайте MacBook Pro несколько минут, чтобы он высох на воздухе.

Запасной аккумулятор, входящий в комплект iFixit, поставляется с предварительно установленным клеем. Тщательно проверьте посадку и выравнивание аккумулятора перед тем, как снять защитную плёнку с клеевого слоя, затем плотно прижмите каждую ячейку на место. Если имеются дополнительные плёнки/защитные слои, которых не было на вашем оригинальном аккумуляторе, удалите их сейчас.

Откалибруйте только что установленный аккумулятор: зарядите его до 100% и продолжайте зарядку минимум ещё 2 часа. Отсоедините питание и используйте ноутбук в обычном режиме для разрядки батареи. Когда появится предупреждение о низком заряде, сохраните работу и держите ноутбук включённым, пока он не перейдёт в спящий режим из‑за низкого заряда. Подождите не менее 5 часов, затем зарядите ноутбук непрерывно до 100%.

Если после установки нового аккумулятора вы заметите необычное поведение или проблемы, возможно, потребуется сбросить SMC вашего MacBook Pro.

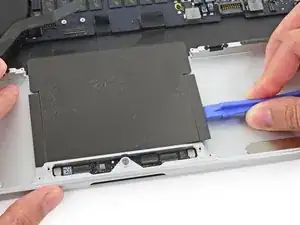

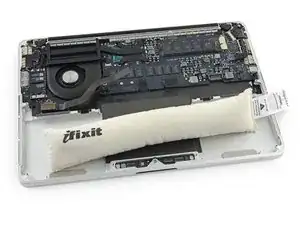

Поместите разогретый iOpener над крышкой трекпада, чтобы размягчить клей, крепящий её к верхней части корпуса.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Всегда ждите как минимум две минуты перед повторным нагревом iOpener.

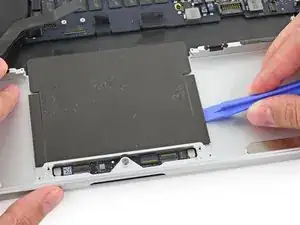

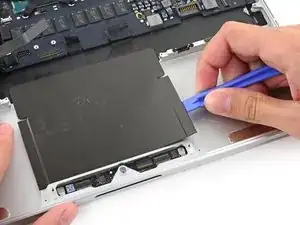

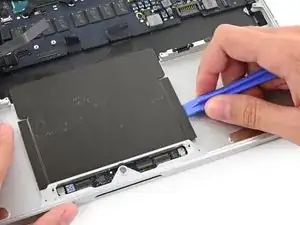

Используйте пластиковый инструмент для открывания, чтобы аккуратно поддеть крышку трекпада от верхней части корпуса.

Действуйте медленно и осторожно, чтобы не оставить видимых заломов на крышке.

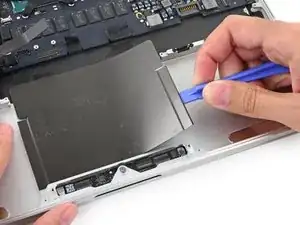

Используйте пластиковый инструмент для открывания, чтобы медленно и аккуратно отслоить крышку трекпада от верхней части корпуса.

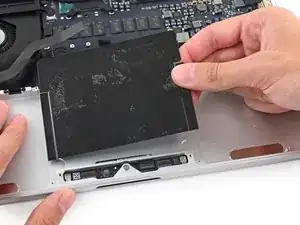

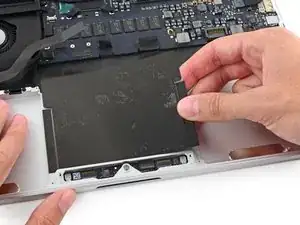

Осторожно поднимите крышку, чтобы снять её.

При необходимости отогните ленту, закрывающую разъём кабеля трекпада.

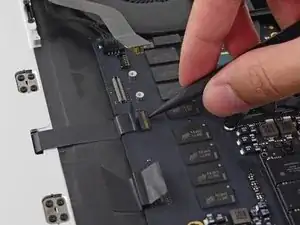

Используйте остриё лопатки, чтобы перевернуть фиксирующую язычок на ZIF‑разъёме.

Вытяните шлейф трекпада прямо из его разъёма на плате.

Подденьте плоским концом лопатки верхнюю кромку корпуса в месте, где проходит шлейф трекпада.

Аккуратно оторвите шлейф трекпада от клея, фиксирующего его к верхней части корпуса.

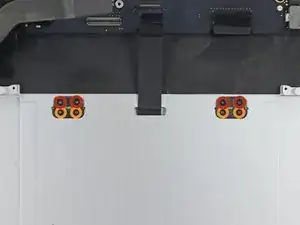

Снимите следующие винты, фиксирующие кронштейны трекпада к трекпаду и верхней части корпуса.

Четыре винта T5 Torx, 2.2 мм

Четыре винта T5 Torx, 1.7 мм

Используя пинцет, снимите два монтажных кронштейна трекпада с верхней части корпуса.

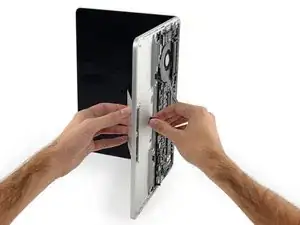

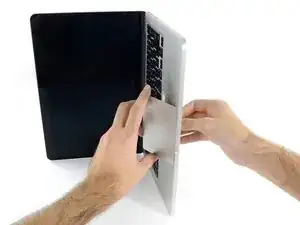

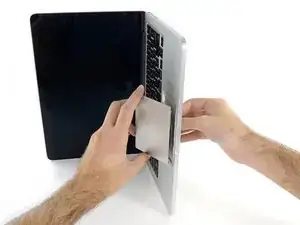

Чтобы не поцарапать дисплей, откройте компьютер примерно на 90º и установите его на торец.

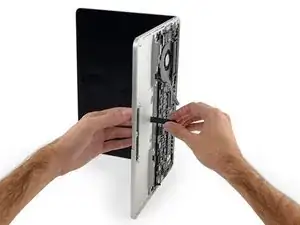

Осторожно проведите шлейф трекпада через вырез в верхней части корпуса.

Это выдавит трекпад из его посадочного места в верхней части корпуса.

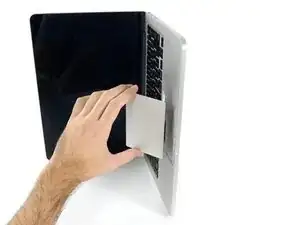

Направляйте трекпад из верхней части корпуса другой рукой, чтобы он не упал.

Осторожно потяните трекпад от верхней части корпуса, следя за тем, чтобы не зацепить шлейф.
