Замена радиатора MacBook Pro 13" Retina Display, конец 2013 г.

Удалите следующие десять винтов, крепящих нижнюю крышку к верхней части корпуса:

Два винта P5 Pentalobe 2,3 мм

Восемь винтов P5 Pentalobe 3,0 мм

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается на то же место, откуда был вынут, чтобы избежать повреждения устройства.

Засуньте пальцы между верхней и нижней частями корпуса.

Аккуратно потяните нижнюю крышку от верхней части корпуса, чтобы снять её.

Нижняя крышка соединена с верхней двумя пластиковыми защёлками рядом с центром.

При сборке аккуратно надавите на центр нижней крышки, чтобы защёлки снова встали на место.

При необходимости снимите пластиковую крышку, приклеенную к плате контактов батареи.

Используйте плоский конец лопатки, чтобы вытащить разъём батареи прямо вверх из его гнезда на логической плате.

Поднимайте только сам разъём, не гнездо, иначе вы рискуете нанести необратимый ущерб логической плате.

Отогните разъём батареи в сторону, чтобы он не касался гнезда во время ремонта.

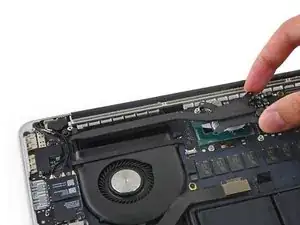

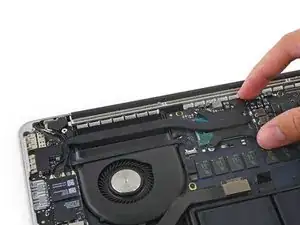

Аккуратно снимите резиновый бампер вентилятора с кромки радиатора.

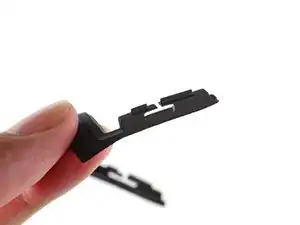

Бампер оборачивается вокруг радиатора и вставляется в пазы воздуховода вентилятора. При сборке убедитесь, что защёлки вставлены в выемки воздуховода вентилятора.

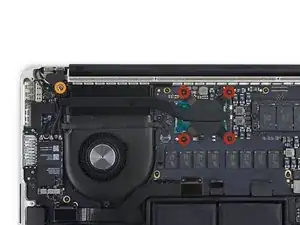

Используйте плоский конец лопатки, чтобы отлепить четыре поролоновые наклейки с винтов радиатора.

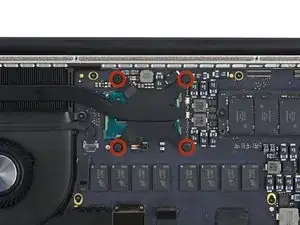

Удалите следующие винты, крепящие радиатор к логической плате:

Четыре винта T5 2,6 мм

Один винт Phillips #000 2,4 мм

Снимите радиатор с ноутбука.

При сборке компьютера следуйте нашему руководству по нанесению теплопасты, чтобы заново нанести теплопасту.
