Замена блока с двумя микрофонами MacBook Pro 13" с Retina Display (конец 2013)
Используйте это руководство для замены кабеля микрофона.
Для выполнения этой процедуры требуется снять радиатор и логическую плату. Не забудьте следовать нашему руководству по нанесению термопасты перед повторной установкой радиатора.
Шаг 1

Снимите следующие десять винтов, крепящих нижнюю крышку к верхней части корпуса:
Два винта P5 Pentalobe 2,3 мм
Восемь винтов P5 Pentalobe 3,0 мм
В ходе ремонта учитывайте каждый винт и обязательно возвращайте его на то же место, чтобы избежать повреждения устройства.
Шаг 2

Просуньте пальцы между верхней и нижней частями корпуса.
Осторожно оттяните нижнюю крышку от верхней части корпуса и снимите её.
Шаг 3

Нижняя крышка соединена с верхней двумя пластиковыми защёлками в районе центра.
При сборке аккуратно нажмите в центре нижней крышки, чтобы защёлки вошли на место.
Шаг 4

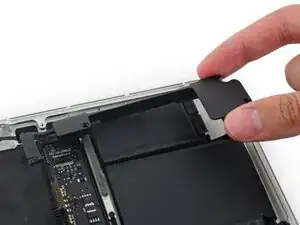

При необходимости снимите пластиковую крышку, приклеенную к плате контактов аккумулятора.
Шаг 5

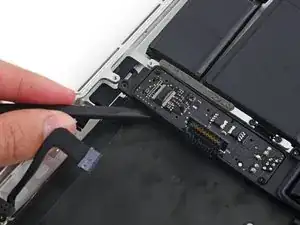

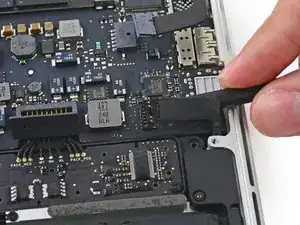

Используйте плоский конец демонтажной лопатки, чтобы поднять разъём аккумулятора вертикально вверх из его гнезда на логической плате.
Поднимайте вверх только сам разъём, не само гнездо, иначе вы рискуете необратимо повредить логическую плату.
Шаг 6

Отогните разъём аккумулятора в сторону, чтобы он не соприкасался с гнездом во время ремонта.
Шаг 7

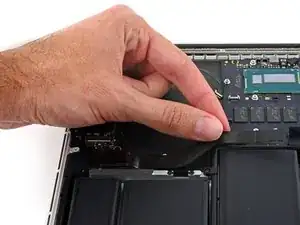

Аккуратно снимите резиновую прокладку вентилятора с торца радиатора.
Прокладка оборачивается вокруг радиатора и вставляется в пазы воздуховода вентилятора. При сборке убедитесь, что выступы вставлены в вырезы воздуховода.
Шаг 8

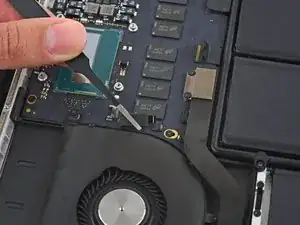

Используйте плоский конец демонтажной лопатки, чтобы отлепить четыре пеновые наклейки с винтов радиатора.
Шаг 9

Снимите следующие винты, крепящие радиатор к логической плате:
Четыре винта T5 2,6 мм
Один винт Phillips #000 2,4 мм
Шаг 10

Снимите радиатор с ноутбука.
При сборке компьютера воспользуйтесь нашим руководством по нанесению термопасты для повторного нанесения термопасты.
Шаг 11

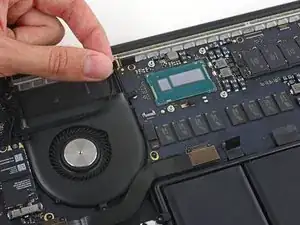

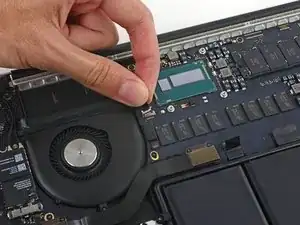

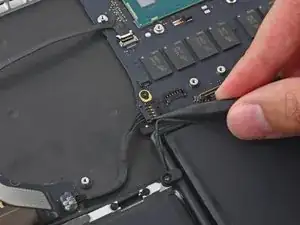

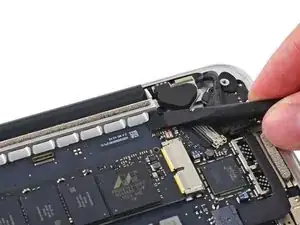

Используйте наконечник демонтажной лопатки, чтобы толкать по обе стороны разъёма кабеля камеры iSight, «выгуливая» его из гнезда на логической плате.
Шаг 12

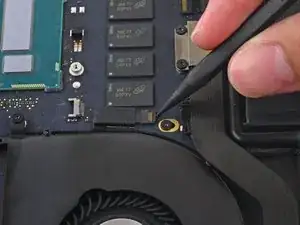

Отклейте кабель камеры iSight от корпуса вентилятора и отогните его в сторону.
Шаг 13

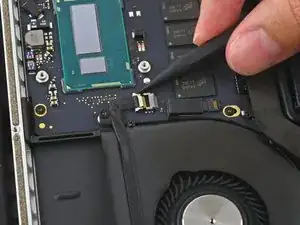

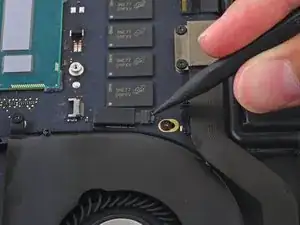

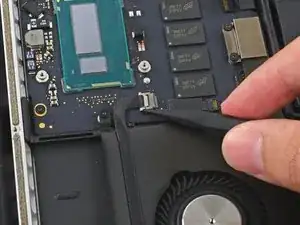

Используйте наконечник демонтажной лопатки, чтобы откинуть защёлку ZIF-разъёма вентилятора.
Аккуратно вытяните кабель вентилятора прямо из его гнезда.
Шаг 14

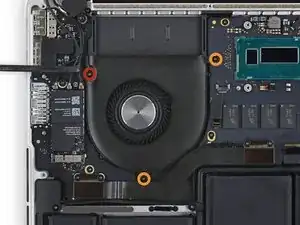

Снимите следующие винты, крепящие вентилятор к верхней части корпуса:
Один винт T5 Torx 5,0 мм
Два винта T5 Torx 3,6 мм
Шаг 15

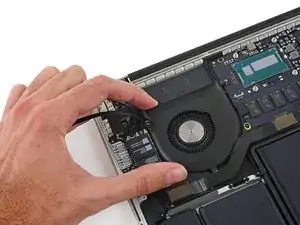

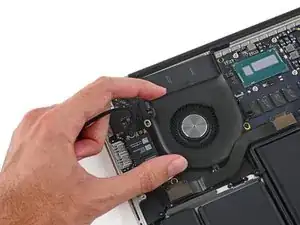

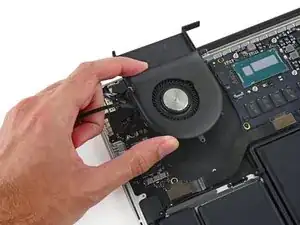

Поднимите край вентилятора, ближайший к петле дисплея, и снимите вентилятор с верхней части корпуса.
Шаг 16

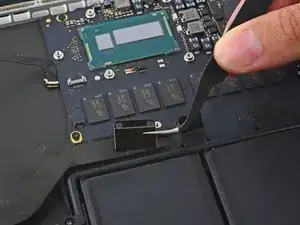

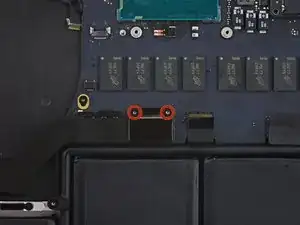

Снимите два винта T5 Torx 2,1 мм, крепящие кронштейн кабеля платы ввода/вывода к логической плате.
Снимите кронштейн кабеля платы ввода/вывода.
Шаг 17

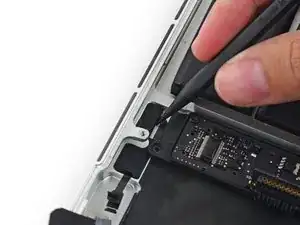

Используйте плоский конец демонтажной лопатки, чтобы поддеть разъём платы ввода/вывода вертикально вверх из его гнезда на логической плате.
Будьте осторожны и подденьте только кабель платы ввода/вывода, не само гнездо, иначе вы рискуете повредить логическую плату.
Шаг 18

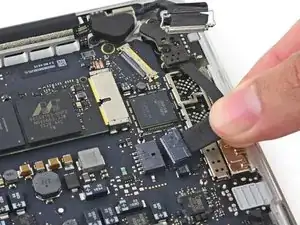

Поднимите конец кабеля платы ввода/вывода у логической платы и отогните его в сторону.
Чтобы не повредить кабель, сгибайте его только в месте штатного сгиба у конца, подключаемого к плате ввода/вывода.
Шаг 19

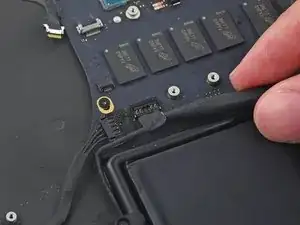

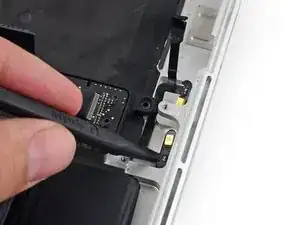

Используйте наконечник демонтажной лопатки, чтобы поднять разъём правого динамика вертикально вверх из его гнезда на логической плате.
Шаг 20

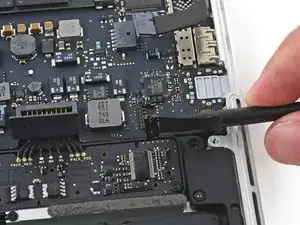

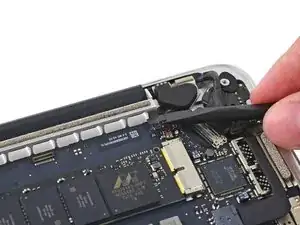

С помощью наконечника демонтажной лопатки нажмите по обе стороны разъёма платы ввода/вывода, чтобы «выгулять» его из гнезда на логической плате.
Шаг 21

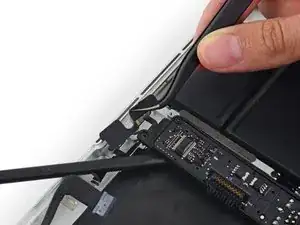

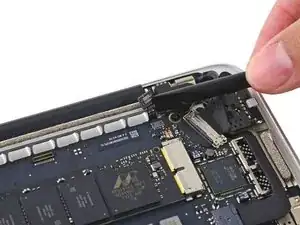

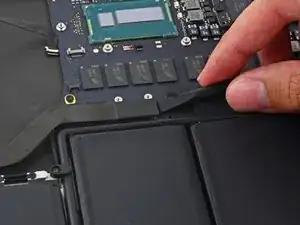

Используйте плоский конец лопатки, чтобы отсоединить кабель подсветки клавиатуры и отогнуть его вверх, чтобы он не мешал на плате логики.
Шаг 22


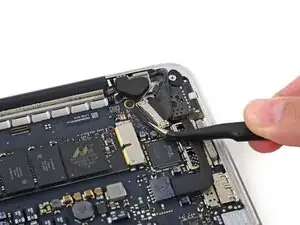

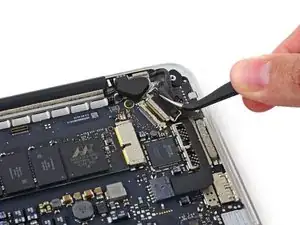

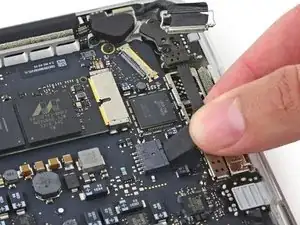

Возьмите чёрную пластиковую вкладку, чтобы открыть разъём кабеля дисплея и вытянуть его прямо из гнезда на плате логики.
Шаг 23

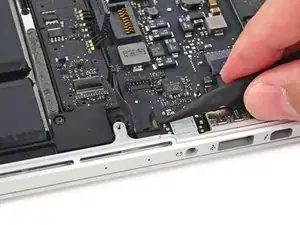

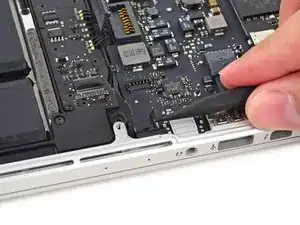

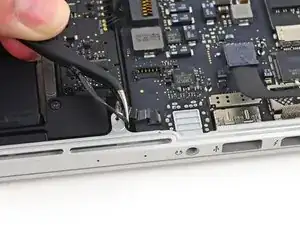

Аккуратно вытяните разъём платы питания DC-In прямо из его гнезда на плате логики.
Шаг 24

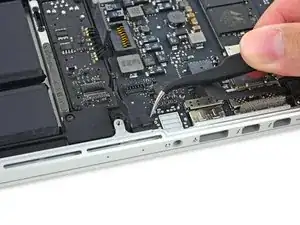

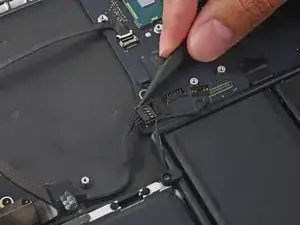

Подденьте плоским концом лопатки кабель левого динамика рядом с разъёмом, подтяните его прямо вверх из гнезда и отогните в сторону.
Шаг 25

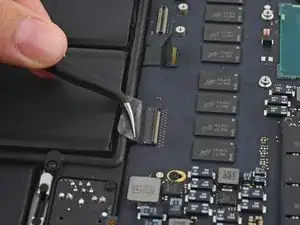

При необходимости отогните ленту, закрывающую ZIF-разъём кабеля микрофона.
Шаг 26

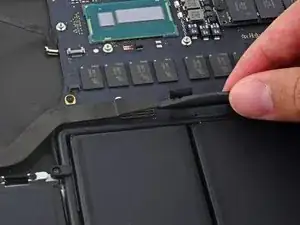

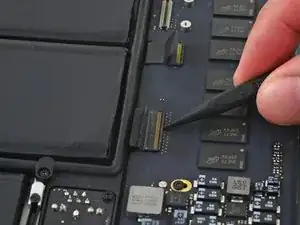

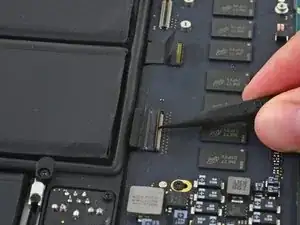

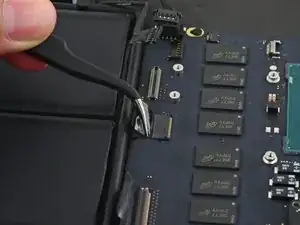

Используйте кончик лопатки, чтобы перевести фиксирующую защёлку ZIF-разъёма кабеля микрофона.

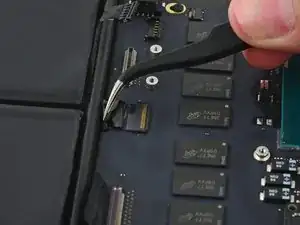

Вытяните кабель микрофона из его гнезда на плате логики.
Шаг 27


При необходимости отогните ленту, закрывающую разъём кабеля клавиатуры.

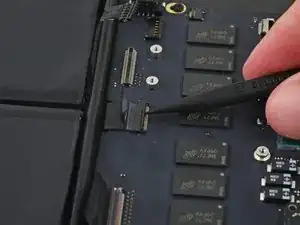

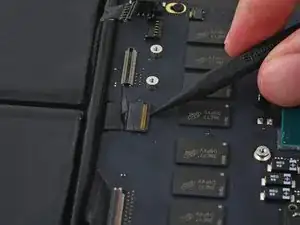

Используйте кончик лопатки, чтобы перевести фиксирующую защёлку ZIF-разъёма.
Шаг 28

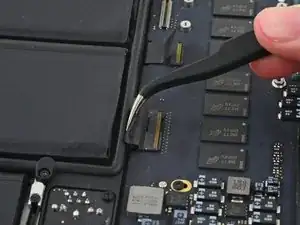

Вытяните кабель клавиатуры прямо из его ZIF-гнезда на плате логики.
Шаг 29

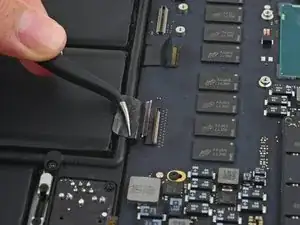

При необходимости отогните ленту, закрывающую разъём кабеля трекпада.
Используйте кончик лопатки, чтобы перевести фиксирующую защёлку ZIF-разъёма.
Шаг 30

Вытяните ленточный кабель трекпада прямо из его гнезда на плате логики.
Шаг 31

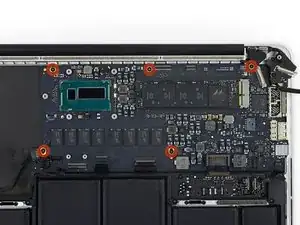

Снимите пять винтов T5 Torx длиной 3.5 мм, крепящих плату логики к верхнему корпусу.
При сборке затягивайте все пять винтов свободно, отрегулируйте положение платы логики, затем равномерно затяните.
Шаг 32

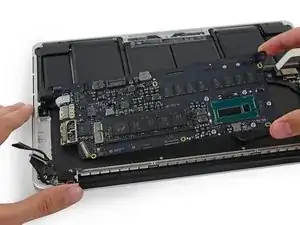

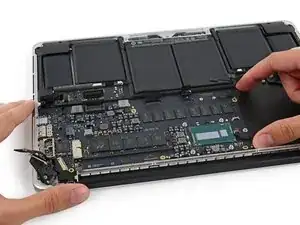

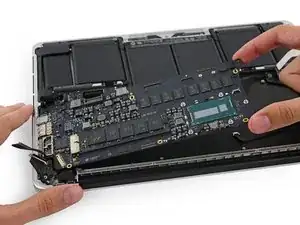

Поднимите сторону платы логики с процессором слегка вверх и потяните её в сторону выемки вентилятора, чтобы освободить порты от кромки верхнего корпуса.
Снимите плату логики.
При установке убедитесь, что кабели клавиатуры, подсветки клавиатуры, MagSafe и микрофона не оказались зажаты под платой логики.
Также убедитесь, что металлические экранирующие язычки портов заправлены под боковую стенку корпуса, а не поверх неё.
Шаг 33

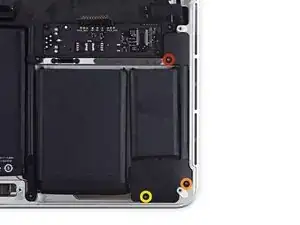

Снимите следующие винты, крепящие левый динамик к верхнему корпусу:
Один винт T5 Torx 5.7 мм
Один винт T5 Torx 6.5 мм
Один винт T5 Torx 3.8 мм
Шаг 34

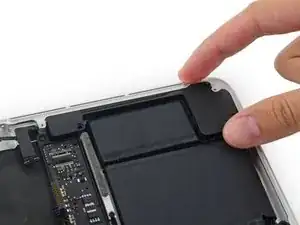

Поднимите угол левого динамика и сдвиньте его в сторону батареи, чтобы извлечь из верхнего корпуса.
Будьте осторожны, не зацепите кабель динамика за стойку отверстия винта в боковой стенке корпуса.
Шаг 35

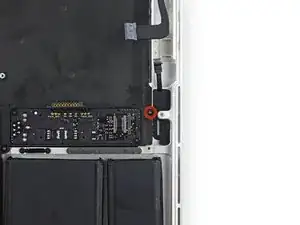

Снимите один винт T5 Torx длиной 3.7 мм, крепящий кромочный контактный модуль батареи.
Шаг 36

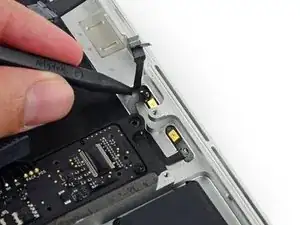

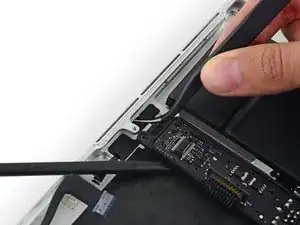

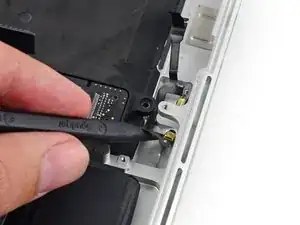

Подденьте кончиком лопатки резиновую крышку кабеля микрофона со стороны батареи, чтобы отслоить клей там.
Шаг 37

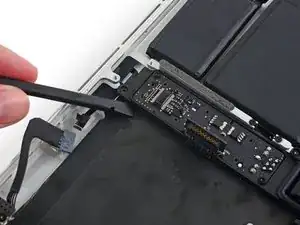

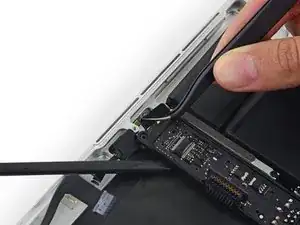

Используйте плоский конец лопатки, чтобы приподнять контактный модуль батареи, обеспечив место для извлечения сборки двойного микрофона.
Шаг 38


Снимите резиновую крышку микрофона пинцетом.
Будьте осторожны, не зацепите крышку за стойку винта в корпусе или за контактный модуль батареи.
Шаг 39

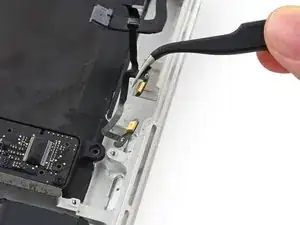

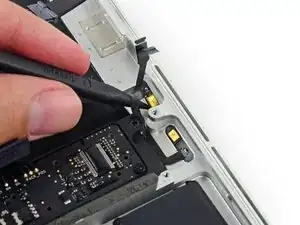

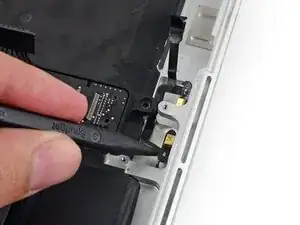

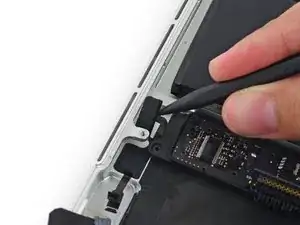

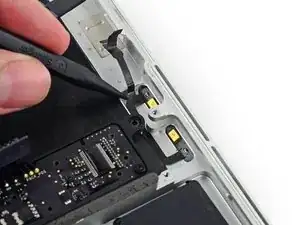

Вставьте кончик лопатки под разъёмный конец ленточного кабеля микрофона и сдвиньте его в сторону стойки винта, чтобы освободить эту половину от верхнего корпуса.
Если микрофон сильно сопротивляется поддеванию, попробуйте нагреть его iOpener. Нагрев смягчит клей и уменьшит риск разрыва кабеля.
Шаг 40

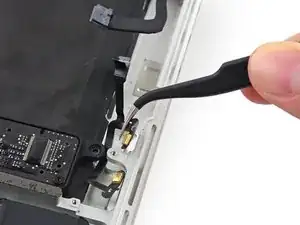

Подденьте кончик лопатки под часть шлейфа микрофона со стороны аккумулятора и сдвиньте его к стойке винта, чтобы освободить его от верхней крышки.
Шаг 41

Поднимите сборку двойного кабеля микрофона вверх и в сторону выемки платы логики, чтобы извлечь её из верхней крышки.
Будьте очень осторожны, не зацепите кабель за стойку винта в корпусе или за контактную плату аккумулятора.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
