Замена воздуховода правого вентилятора MacBook Pro 13" с Retina Display начала 2013 года

Удалите следующие десять винтов, крепящих нижнюю крышку к верхней:

Два винта P5 Pentalobe длиной 2,3 мм

Восемь винтов P5 Pentalobe длиной 3,0 мм

Во время ремонта следите за каждым винтом и убедитесь, что он вернется ровно на то место, откуда был извлечен, чтобы избежать повреждения устройства.

Вставьте пальцы между верхней и нижней крышками.

Осторожно потяните нижнюю крышку от верхней.

Удалите нижнюю крышку и отложите ее в сторону.

Во время сборки осторожно нажмите на центр нижней крышки, чтобы再подключить два пластиковых защелки.

Нижняя крышка соединена с верхней в центре с помощью двух пластиковых защелок.

Удалите пластиковую крышку, приклеенную к плате контактов аккумулятора.

Удалите следующие винты, крепящие плату разъема аккумулятора к плате логики:

Два винта T6 Torx длиной 2,8 мм

Один винт T6 Torx с выступом длиной 7,0 мм

Используйте пинцет, чтобы удалить маленькую пластиковую крышку, находящуюся в нижнем правом углу платы разъема аккумулятора.

Удалите винт T6 Torx с широкой головкой длиной 6,4 мм, крепящий разъем аккумулятора к плате логики.

Осторожно поднимите плату разъема аккумулятора, отводя ее от платы логики.

Рекомендуется слегка согнуть кабели аккумулятора, чтобы удерживать плату приподнятой над платой логики и не мешать работе.

Не сгибайте плату полностью или не перегибайте кабели, так как это может повредить аккумулятор.

Удерживайте промежуточную плату пинцетом.

Промежуточная плата - это интерфейс, который соединяет одно электрическое соединение с другим. В этом ремонте она соединяет аккумулятор с платой логики.

Поднимите промежуточную плату вверх и удалите ее.

Удаление этой платы обеспечит разъединение аккумулятора на протяжении всего ремонта, предотвращая случайное включение вашего компьютера. Также разумно удалять ее, чтобы она не выпала неожиданно.

Удалите следующие винты, крепящие радиатор к плате логики:

Один винт Phillips #00 длиной 2,4 мм

Один винт T5 Torx длиной 3,4 мм

Четыре винта T5 Torx длиной 2,7 мм

Поднимите и удалите радиатор с платы логики.

При повторной установке радиатора обязательно нанесите новый слой термопасты. Если вы никогда раньше не наносили термопасту, у нас есть руководство, которое делает это проще.

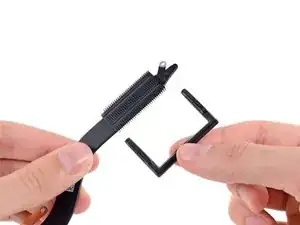

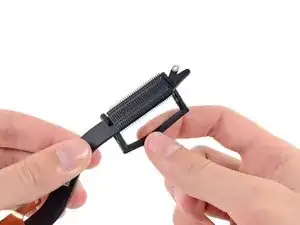

Осторожно удалите воздуховод правого вентилятора с края радиатора.
