Замена платы ввода-вывода в MacBook Pro 13" с дисплеем Retina, выпуск 2013 года

Снимите следующие десять винтов, крепящих нижнюю крышку к верхней:

Два винта P5 Pentalobe длиной 2,3 мм

Восемь винтов P5 Pentalobe длиной 3,0 мм

Проследите за каждым винтом во время ремонта и обязательно установите их на прежние места, чтобы не повредить устройство.

Вставьте пальцы между верхней и нижней крышками.

Аккуратно потяните нижнюю крышку вниз, чтобы отделить её от верхней.

Нижняя крышка соединяется с верхней двумя пластиковыми фиксаторами, расположенными ближе к центру.

При установке крышки на место слегка нажмите на её центр, чтобы защелкнуть фиксаторы.

При необходимости снимите пластиковую накладку, приклеенную к контактной плате аккумулятора.

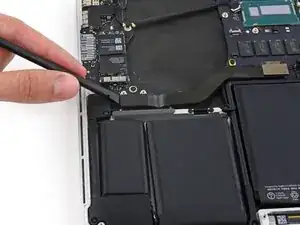

Используйте плоский конец лопатки, чтобы поднять разъём аккумулятора прямо вверх из его гнезда на системной плате.

Убедитесь, что вы поднимаете именно разъём, а не гнездо, иначе можно нанести необратимый ущерб системной плате.

Загните разъём аккумулятора в сторону, чтобы предотвратить случайное его замыкание во время ремонта.

Осторожно снимите резиновую прокладку вентилятора с края радиатора.

Прокладка охватывает радиатор и устанавливается в пазы воздуховода вентилятора. При сборке убедитесь, что фиксаторы плотно вошли в пазы.

Используйте плоский конец лопатки, чтобы снять четыре пенных наклейки с винтов радиатора.

Снимите следующие винты, крепящие радиатор к системной плате:

Четыре винта T5 длиной 2,6 мм

Один винт Phillips #000 длиной 2,4 мм

Снимите радиатор с ноутбука.

При сборке устройства следуйте нашему руководству по нанесению термопасты, чтобы повторно нанести термопасту.

Используйте кончик лопатки, чтобы аккуратно подтолкнуть разъём кабеля камеры iSight с обеих сторон, чтобы отсоединить его от гнезда на системной плате.

Отклейте кабель камеры iSight от корпуса вентилятора и отогните его в сторону.

Используйте кончик лопатки, чтобы открыть защёлку на разъёме вентилятора ZIF.

Осторожно вытяните кабель вентилятора прямо из разъёма.

Снимите следующие винты, крепящие вентилятор к верхней крышке:

Один винт T5 Torx длиной 5,0 мм

Два винта T5 Torx длиной 3,6 мм

Поднимите часть вентилятора, расположенную ближе к шарниру крышки дисплея, и снимите вентилятор с верхней крышки.

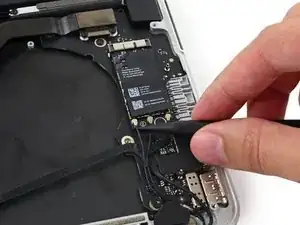

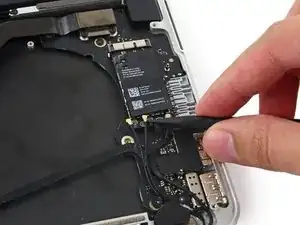

Вставьте кончик лопатки под каждый из антенных кабелей около разъёмов и поднимите их, чтобы отсоединить от платы AirPort.

Три кабеля имеют кодированные чёрные наконечники разной длины. При сборке:

Подключите кабель с длинным наконечником к центральному разъёму.

Кабель с коротким наконечником подключите рядом с винтом.

Оставшийся кабель без наконечника подключите к последнему свободному разъёму, рядом с вентилятором.

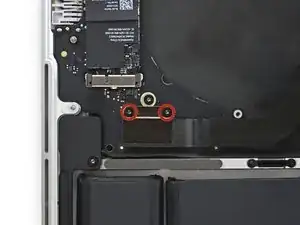

Снимите два винта T5 Torx длиной 2,1 мм, крепящих кронштейн кабеля платы ввода-вывода.

Снимите кронштейн кабеля платы ввода-вывода.

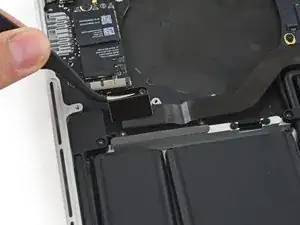

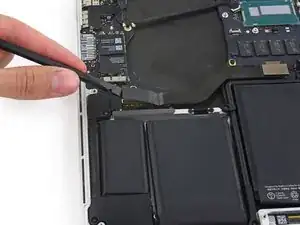

Используйте плоский конец лопатки, чтобы аккуратно поднять разъём платы ввода-вывода прямо вверх из его гнезда на плате ввода-вывода.

Будьте осторожны и подденьте только разъём кабеля, а не само гнездо, иначе Вы можете повредить плату ввода-вывода.

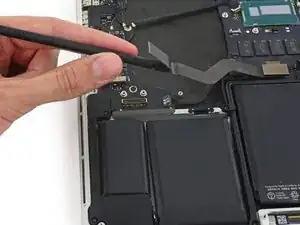

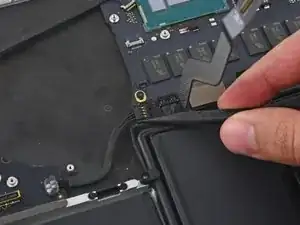

Согните кабель платы ввода-вывода вверх, чтобы отвести его в сторону.

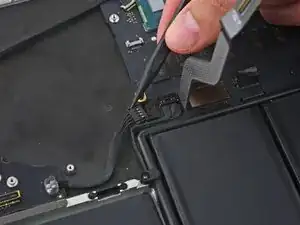

Воспользуйтесь кончиком лопатки, чтобы надавить с обеих сторон разъёма платы ввода-вывода и постепенно выпрямить его из разъёма на материнской плате.

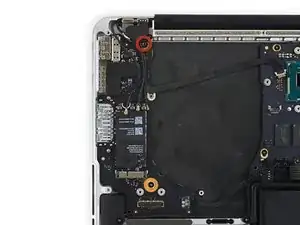

Выкрутите следующие винты, крепящие плату ввода-вывода к верхнему корпусу:

Один винт-стакан T8 длиной 3,5 мм

Один винт T5 длиной 3,5 мм

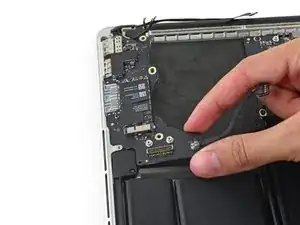

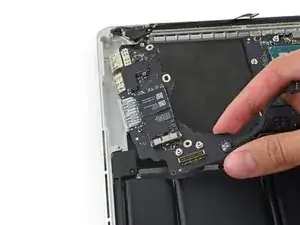

Приподнимите конец платы ввода-вывода с кабелем и потяните в сторону материнской платы, чтобы освободить порты из верхнего корпуса.

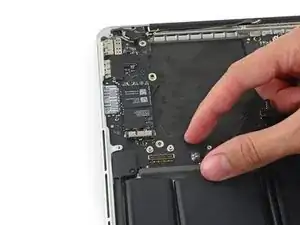

Извлеките плату ввода-вывода.

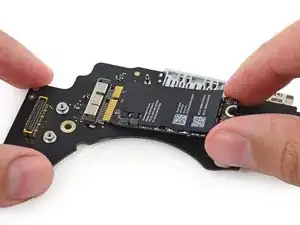

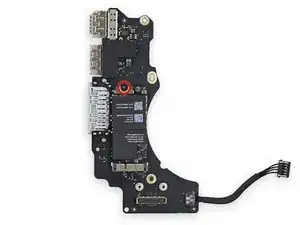

Выкрутите один винт T5 длиной 2,7 мм, крепящий плату AirPort к плате ввода-вывода.

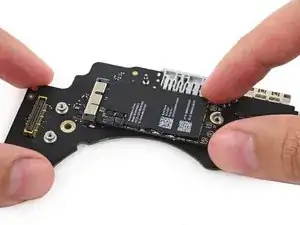

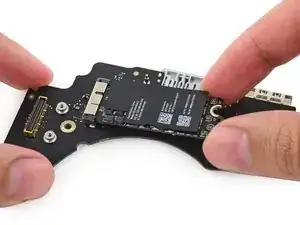

Немного приподнимите свободный конец платы AirPort и потяните прямо из разъёма на плате ввода-вывода.
