Замена аккумулятора MacBook Pro 13" Retina Display Late 2013 (Устаревший метод)

Удалите следующие десять винтов, крепящих нижнюю крышку к верхней части корпуса:

Два винта P5 Pentalobe, 2,3 мм

Восемь винтов P5 Pentalobe, 3,0 мм

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается ровно в то же место, откуда был извлечён, чтобы избежать повреждения устройства.

Вставьте пальцы между верхней и нижней частями корпуса.

Осторожно потяните нижнюю крышку от верхней части корпуса, чтобы снять её.

Нижняя крышка зацеплена за верхнюю двумя пластиковыми защёлками рядом с центром.

При сборке аккуратно нажмите в центре нижней крышки, чтобы защёлки снова встали на место.

При необходимости снимите пластиковую крышку, приклеенную к плате контактов аккумулятора.

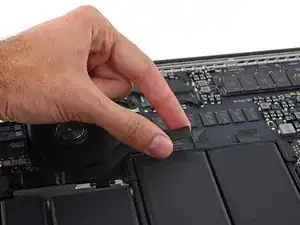

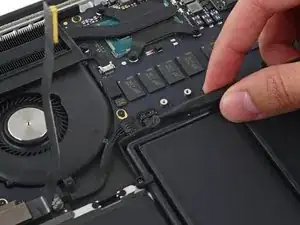

Используйте плоский конец лопатки, чтобы поднять разъём аккумулятора строго вверх из его гнезда на плате логики.

Убедитесь, что вы поднимаете только сам разъём, не гнездо, иначе вы рискуете нанести необратимый ущерб плате логики.

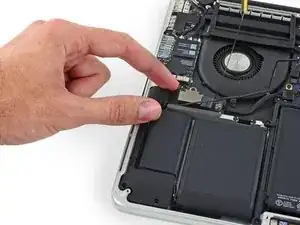

Отогните разъём аккумулятора, чтобы он не контактировал с гнездом во время ремонта.

Удалите два винта T5 Torx, 2,1 мм, крепящие к плате логики кронштейн кабеля платы ввода/вывода.

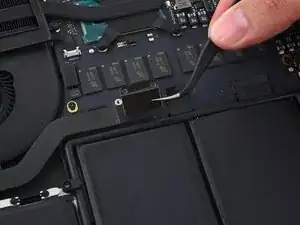

Схватите кронштейн кабеля платы ввода/вывода пинцетом и извлеките его из MacBook.

Используйте плоский конец лопатки, чтобы отщёлкнуть разъём платы ввода/вывода строго вверх из его гнезда на плате логики.

Будьте осторожны и поддавайте только сам кабель платы ввода/вывода, не само гнездо, иначе вы рискуете повредить плату логики.

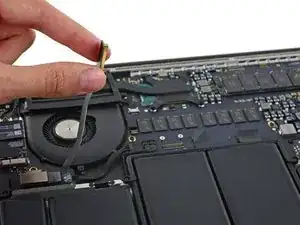

Поднимите конец кабеля платы ввода/вывода у платы логики строго вверх, чтобы отогнуть его в сторону.

Чтобы не повредить кабель, сгибайте его только в месте заводского изгиба у конца, крепящегося к плате ввода/вывода.

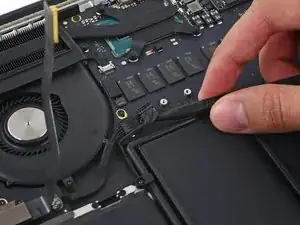

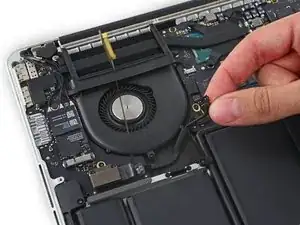

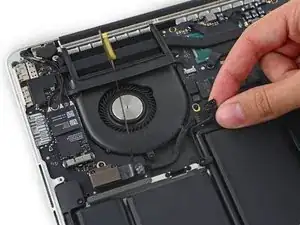

Осторожно подденьте кончик лопатки под кабель правого динамика рядом с разъёмом и поднимите его из гнезда на плате логики.

Аккуратно отлейте кабель правого динамика от верхней части корпуса.

Удалите следующие винты, крепящие правый динамик к верхней части корпуса:

Один винт T5 Torx, 5,7 мм

Один винт T5 Torx, 6,5 мм

Один винт T5 Torx, 3,8 мм

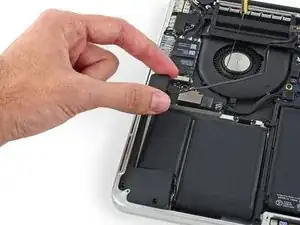

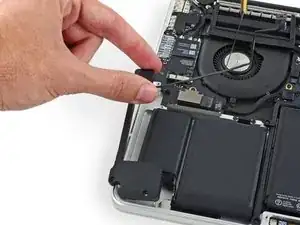

Поднимите правый динамик с конца кабеля и вытащите его из корпуса.

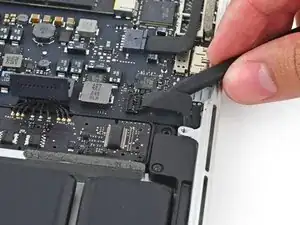

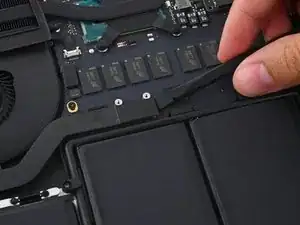

Вставьте наконечник лопатки под кабель левого динамика рядом с разъёмом и поднимите его из гнезда на плате логики.

Будьте осторожны, чтобы не повредить поверхностно-монтируемые компоненты.

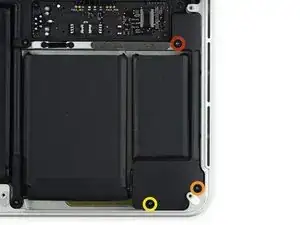

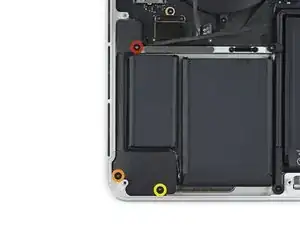

Удалите следующие винты, крепящие левый динамик к верхней части корпуса:

Один винт T5 Torx, 5,7 мм

Один винт T5 Torx, 6,5 мм

Один винт T5 Torx, 3,8 мм

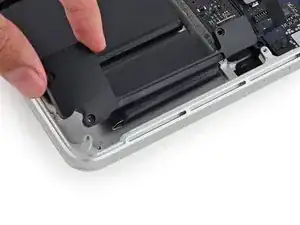

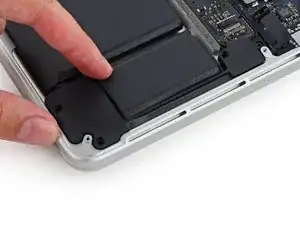

Поднимите угол левого динамика и проведите им вокруг аккумулятора, чтобы извлечь из верхней части корпуса.

Следите, чтобы кабель динамика не зацепился за стойку крепления винтов в боковой части корпуса.

Удалите пять винтов T5 Torx, 3,7 мм, крепящих аккумулятор к верхней части корпуса.

Жидкость для удаления клея из вашего набора iFixit для замены батареи может повредить антибликовое покрытие дисплея вашего MacBook Pro.

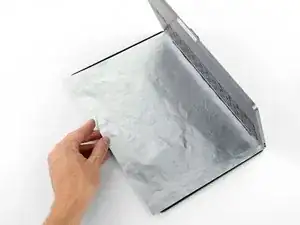

Чтобы защитить дисплей, поместите лист алюминиевой фольги между дисплеем и клавиатурой и оставьте его там на время работы.

Если в вашем наборе iFixit есть жидкость для удаления клея, подготовьте её к использованию.

Если вы используете метод с горячим iOpener, пропустите следующие три шага.

Растворитель клея iFixit содержит ацетон, который может слегка раздражать кожу и глаза.

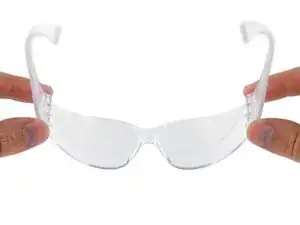

При обращении и нанесении раствора надевайте защитные очки. (Защитные очки входят в комплект.)

Не надевайте контактные линзы без защиты для глаз.

В комплект также входят защитные перчатки. Если вы беспокоитесь о раздражении кожи, наденьте перчатки сейчас.

Откройте контейнер с раствором для удаления клея.

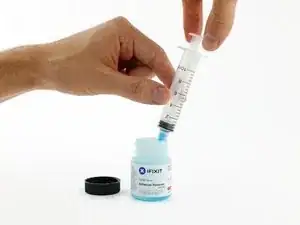

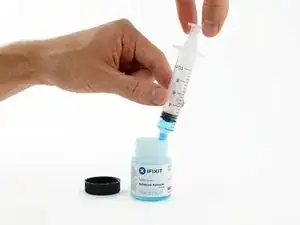

Наберите в шприц из комплекта немного раствора (примерно 1–2 миллилитра).

Лучше за один раз набрать в шприц не более 1–2 миллилитров, чтобы случайно не нанести слишком много.

При необходимости подливайте раствор в шприц в ходе дальнейшей процедуры.

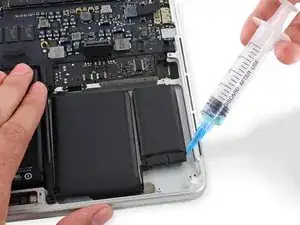

Равномерно нанесите небольшое количество раствора для удаления клея (примерно 1 мл) под край крайней правой ячейки аккумулятора.

Подождите 2–3 минуты, чтобы жидкость проникла под ячейку аккумулятора, прежде чем переходить к следующему шагу.

Не наносите более 1 мл раствора за раз. Слишком большое количество может пройти на тыл клавиатуры и повредить её.

Если у вас нет жидкого растворителя клея, используйте горячий iOpener, чтобы разогреть и размягчить участок клея, закрепляющий аккумулятор в верхней части корпуса, и затем аккуратно поддеть в этом месте.

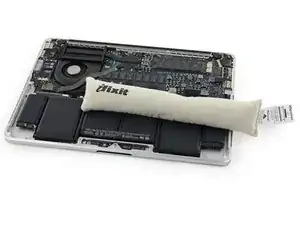

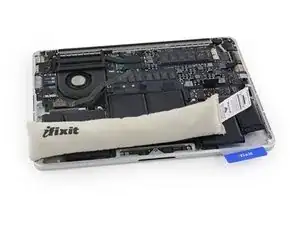

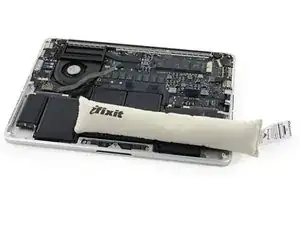

Нагрейте iOpener так, чтобы он покрывал половину двух правых ячеек аккумулятора.

Через примерно минуту разогрейте iOpener снова и переместите его, чтобы покрыть другую половину правых ячеек аккумулятора.

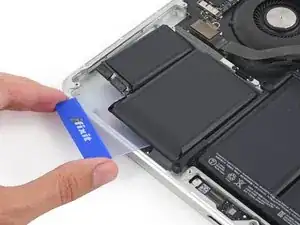

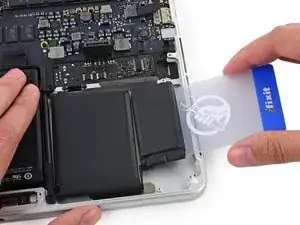

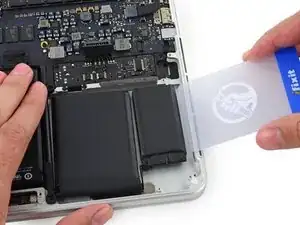

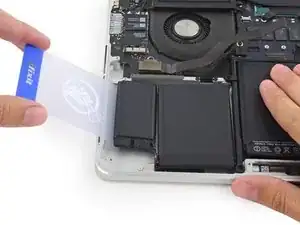

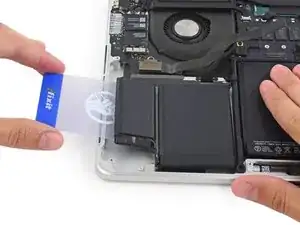

Вставьте пластиковую карточку между крайней правой ячейкой аккумулятора и верхней частью корпуса, разрезая клей между ними.

В ходе этой процедуры будьте осторожны, чтобы не повредить ячейки аккумулятора инструментами. Повреждённый литий-ионный аккумулятор может протечь опасными химическими веществами и/или загореться. Используйте только пластиковые монтажные инструменты.

Если вы используете метод с iOpener и при поддевании чувствуете значительное сопротивление, остановитесь и снова разогрейте участок с помощью iOpener.

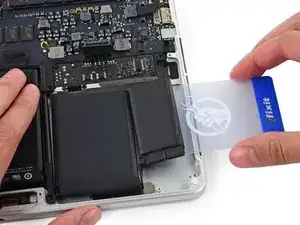

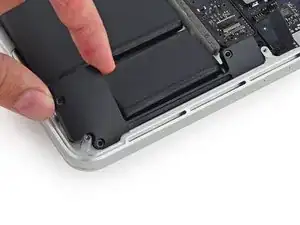

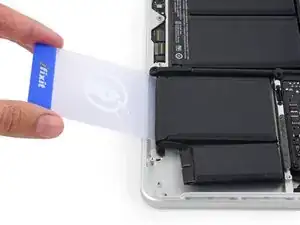

С помощью пластиковой карточки подденьте крайнюю правую ячейку аккумулятора и отведите её от задней части корпуса.

Повторите эту процедуру для соседней ячейки аккумулятора:

Нанесите небольшое количество (около 1 мл) раствора для удаления клея под ячейку аккумулятора и подождите 2–3 минуты, чтобы он проник и размягчил клей.

В качестве альтернативы при необходимости повторно разогрейте участок с помощью iOpener.

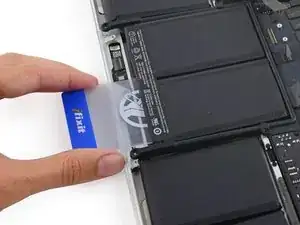

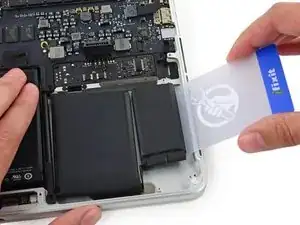

Вставьте пластиковую карточку примерно на дюйм между ячейкой аккумулятора и верхней частью корпуса и медленно подденьте ячейку, чтобы отделить весь клей.

Временно оставьте пластиковую карточку под двумя правыми ячейками аккумулятора, чтобы предотвратить их повторное приклеивание к верхней части корпуса.

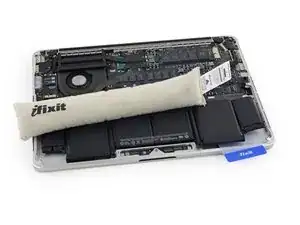

Если используете iOpener, разогрейте его снова и примените, на этот раз к левым ячейкам аккумулятора.

Снова оставляйте iOpener в каждом положении примерно на минуту, повторно разогревая между прогревами, чтобы нагреть каждую половину левых ячеек аккумулятора.

Повторите описанную выше процедуру, чтобы отделить две левые ячейки аккумулятора от верхней части корпуса.

Не забывайте наносить небольшое количество (около 1 мл) растворителя под каждую ячейку и ждать 2–3 минуты, чтобы он проник и размягчил клей.

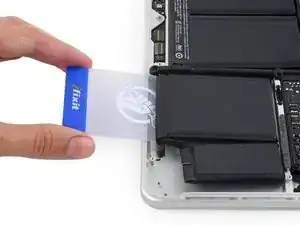

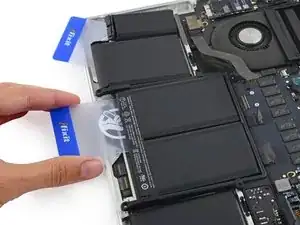

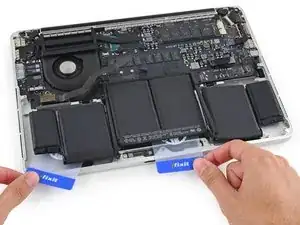

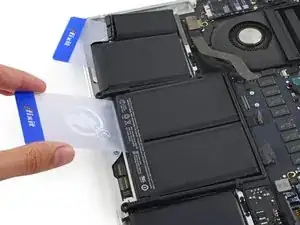

Используйте вторую пластиковую карточку, чтобы отделить две левые ячейки от верхней части корпуса.

Оставьте вторую карточку в углу между двумя левыми ячейками.

На следующих шагах вы можете использовать третью карточку или карточку из правого угла. Клей в правом углу должен остыть/высохнуть настолько, чтобы ячейки можно было снова легко поднять по мере необходимости.

Чтобы отделить клей, фиксирующий две средние ячейки, нанесите ещё около 1 мл раствора под каждую ячейку (или используйте iOpener).

Может помочь приподнять одну сторону MacBook Pro на несколько дюймов, чтобы растворитель стекал в нужном направлении под ячейки аккумулятора. Для этого можно использовать прочную книгу или пенопластовый блок, чтобы подпереть одну сторону MacBook Pro во время работы.

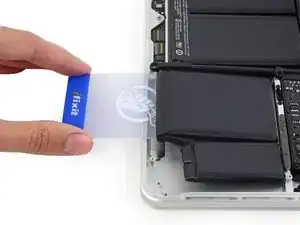

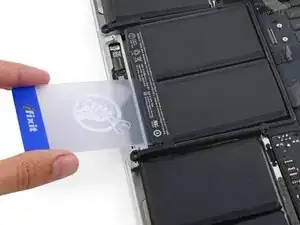

Вставьте карточку примерно на дюйм между левой центральной ячейкой аккумулятора и верхней частью корпуса, отделяя клей между ячейкой и корпусом.

Выньте карточку и вставьте её примерно на дюйм между правой центральной ячейкой аккумулятора и верхней частью корпуса, отделяя клей между ячейкой и корпусом.

К этому моменту внешние аккумуляторные элементы должны быть свободны, и сопротивление должно исходить только от двух центральных элементов. Если это не так, вернитесь назад и полностью ослабьте четыре крайних элемента, прилегающих к верхней крышке.

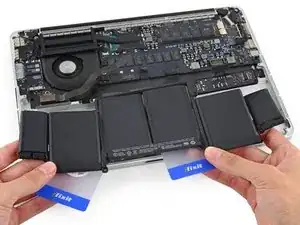

Подденьте два центральных элемента, чтобы отделить последние участки клея, и извлеките аккумулятор из устройства.

Извлеките аккумулятор.

Перед установкой нового аккумулятора удалите весь старый клей с корпуса MacBook Pro.

При удаче вы сможете аккуратно вытащить каждую полоску клея пальцами.

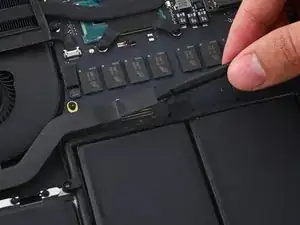

В противном случае намочите каждый участок клея небольшим количеством средства для удаления клея на 2–3 минуты, затем соскребите его монтажной лопаткой или одним из других инструментов в вашем наборе. Это может потребовать значительных усилий, будьте терпеливы.

Удалите оставшееся средство для удаления клея и дайте MacBook Pro несколько минут высохнуть на воздухе.

Запасной аккумулятор из набора iFixit поставляется с заранее установленным клеем. Тщательно проверьте посадку и выравнивание аккумулятора перед снятием защитной пленки с клеевого слоя, затем плотно прижмите каждый элемент на место. Если присутствуют дополнительные пленки/подкладки, которых не было на вашем оригинальном аккумуляторе, удалите их сейчас.

Калибруйте аккумулятор перед использованием: разрядите его за ночь, затем зарядите до 100% и снова разрядите до автоматического выключения MacBook Pro. Затем зарядите снова и используйте в обычном режиме.

Если после установки нового аккумулятора вы заметите необычное поведение или проблемы, возможно, потребуется сбросить SMC вашего MacBook Pro.
