Замена вентилятора оптического привода iMac G5 20" модель A1145

Замените неисправный вентилятор оптического привода, чтобы снизить температуру внутри корпуса!

Шаг 1

Разместите iMac лицевой стороной вниз на столе так, чтобы нижний край был обращён к Вам.

Удалите два винта с крестообразным шлицем, фиксирующие крышку доступа к нижней решётке iMac.

Винты зафиксированы в крышке доступа.

Перед началом ремонта отключите компьютер от сети и нажмите и удерживайте кнопку питания в течение 20–30 секунд, чтобы разрядить внутренние конденсаторы.

Шаг 2

Снимите крышку доступа.

Шаг 3

Удалите три винта Torx T8, фиксирующие переднюю рамку к задней части корпуса вдоль нижнего края iMac.

Шаг 4

Переверните компьютер.

Используйте большие пальцы, чтобы нажать обе защёлки модулей оперативной памяти (RAM) внутрь, за переднюю рамку, чтобы получить достаточный зазор для её снятия с задней части корпуса.

Шаг 5

Удерживая защёлки RAM большими пальцами, приподнимите нижний край передней рамки так, чтобы он отступил от задней части корпуса.

Шаг 6

Установите iMac в исходное вертикальное положение на подставке.

Вставьте пластиковую карту в угол вентиляционного отверстия рядом с верхней частью задней панели корпуса.

Продвигайте карту вверх к верхней части iMac, чтобы освободить защёлку передней рамки.

Оттяните переднюю рамку от задней части корпуса.

Повторите этот процесс для другой стороны передней рамки.

Возможно, потребуется наложить несколько слоёв клейкой ленты на верхнюю часть карты доступа, чтобы облегчить освобождение защёлок.

Если рамка не поддаётся, попробуйте надавить нижним краем обратно на заднюю часть корпуса и повторить процесс открытия.

В качестве альтернативы можно использовать сильный магнит, прикладывая его к переднему левому/правому верхнему углу дисплея. Вы услышите щелчок, когда защёлка освободится.

Шаг 7

Положите iMac стойкой вниз на стол.

Поднимите переднюю рамку за нижний край и отведите её от корпуса, следя, чтобы защёлки модулей RAM не застряли.

Положите переднюю рамку над корпусом iMac.

Шаг 8

При необходимости удалите кусок каптоновой ленты, обёрнутой вокруг разъёмов микрофона и камеры.

Шаг 9

Отключите оба кабеля — камеры и микрофона.

Шаг 10

Отклейте нижний экран электромагнитного экрана (EMI) от нижнего края iMac и от двух вертикальных секций по 4" с каждой стороны корпуса.

Нет необходимости отклеивать нижний экран EMI от дисплея.

Шаг 11

Прикрепите нижний экран EMI к лицевой стороне дисплея лентой, чтобы он не мешал во время работы.

Шаг 12

Удалите два винта Torx T6, фиксирующие разъём кабеля данных дисплея на плате логики.

Шаг 13

Чтобы отключить кабель данных дисплея, захватите его чёрную фиксирующую лапку и потяните от лица платы логики.

Шаг 14

Отклейте две полоски EMI-ленты от левого и правого краёв дисплея.

При сборке полезно использовать несколько небольших полосок ленты, чтобы удерживать экранное экранирование вдоль левого и правого краёв области дисплея в стороне перед опусканием дисплея в заднюю часть корпуса iMac.

Шаг 15

Удалите четыре утопленных винта Torx T10, фиксирующие дисплей к задней части корпуса.

Удлинители для бит часто бывают слишком короткими, чтобы дотянуться до этих винтов. Обязательно используйте магнитную тонкую отвертку Torx T10.

Шаг 16

Поднимите нижний край дисплея немного наружу из задней части корпуса.

Отключите оба инверторных кабеля (показаны красным), потянув их разъёмы к нижнему краю iMac.

Шаг 17

Поднимите дисплей до положения почти перпендикулярно задней части корпуса.

Отключите оставшиеся два инверторных кабеля (показаны красным), потянув их разъёмы к верхнему краю iMac.

Шаг 18

Удерживая дисплей перпендикулярно задней части корпуса, потяните его вверх, чтобы оторвать прилепившийся к верхнему краю экран EMI.

Шаг 19

Отключите кабель платы ИК-приёмника, потянув его разъём от гнезда на плате ИК.

Шаг 20

Удалите два винта Torx T6, фиксирующие кронштейн платы ИК к плате ИК.

Шаг 21

Выведите кабель ИК из-под алюминиевого радиатора и уложите его за оптическим приводом, чтобы он не мешал.

Шаг 22

Удалите один винт Torx T10, закрепляющий левый динамик в задней панели.

Винт левого динамика имеет крупную резьбу.

Поднимите левый динамик из задней панели и уложите его кабель, проведя через плату логики.

Шаг 23

Удалите один винт Torx T10, закрепляющий правый динамик в задней панели.

Винт правого динамика имеет мелкую резьбу.

Поднимите правый динамик из задней панели, следя за коротким кабелем между динамиком и его разъёмом (расположен немного выше правого динамика).

Шаг 24

Отключите динамики от платы логики, потянув их разъём в направлении верхнего края iMac.

Шаг 25

Удалите два винта Phillips или два винта Torx T6, закрепляющие плату AirPort/Bluetooth на плате логики.

Шаг 26

Поднимите плату AirPort/Bluetooth за её левый край пальцем, отсоединив её от платы логики.

Поднимайте плату только за её левый край только.

Шаг 27

Используйте плоский конец лопатки, чтобы отжать оба разъёма антенных кабелей от платы AirPort/Bluetooth.

Шаг 28

Отключите кабель питания DC-in, одновременно нажав обе фиксирующие защёлки и потянув его разъём от гнезда на плате логики в направлении верхнего края iMac.

После того как обе защёлки пройдут через удерживающие защёлки, полезно сдвинуть защёлки в направлении верхнего края iMac, слегка покачивая разъём.

Шаг 29

Отключите датчик окружающего освещения, потянув его разъём от лицевой стороны платы логики.

Шаг 30

Отключите вентилятор оптического привода от платы логики.

Для облегчения удаления полезно использовать оба больших пальца, чтобы сдвинуть ушки по обе стороны разъёма в направлении верхнего края iMac.

Шаг 31

Отключите кабель ИК/камеры от платы логики.

Этот разъём особенно широкий и подвержен повреждениям.

Для облегчения удаления полезно одной рукой зажать кабели о лопатку и тянуть вверх в направлении верхнего края iMac, одновременно мягко тянув кабели другой рукой.

Шаг 32

Отключите кабель термодатчика оптического привода от платы логики, потянув его разъём в направлении левого края iMac.

Шаг 33

Удалите два винта Torx T6, закрепляющие разъём оптического привода на плате логики.

Шаг 34

Используйте плоский конец лопатки, чтобы приподнять разъём оптического привода от платы логики.

Полезно вставить лопатку под верхний или нижний край разъёма и повернуть, чтобы отделить разъём от платы логики.

Шаг 35

Отключите вентилятор процессора от платы логики, потянув его разъём в направлении верхнего края iMac.

Шаг 36

Отключите термодатчик жёсткого диска от платы логики, потянув его разъём в направлении верхнего края iMac.

Шаг 37

Отключите вентилятор жёсткого диска, потянув его разъём от лицевой стороны платы логики.

Шаг 38

Отключите кабель кнопки питания, потянув его разъём от лицевой стороны платы логики.

Шаг 39

Удалите два винта Torx T6 возле верхней части радиаторов.

Шаг 40

Удалите следующие семь винтов, фиксирующих плату логики в задней панели:

Три винта Torx T10 с крупной резьбой.

Три винта Torx T10 с мелкой резьбой.

Один длинный винт Torx T10 с крупной резьбой.

Шаг 41

Уложите рычаги оперативной памяти внутрь iMac так, чтобы они опирались на перфорированную металлическую решётку вдоль его нижнего края.

Шаг 42

Поверните верхнюю часть платы логики немного к себе.

Слегка потяните правый край платы логики к себе, чтобы освободить порты ввода-вывода из задней панели, осторожно, чтобы не согнуть плату.

Продолжайте поворачивать плату к себе, пока не появится достаточно места, чтобы добраться до разъёма SATA, показанного в следующем шаге.

Шаг 43

Продолжайте поворачивать плату к себе, пока не появится достаточно места, чтобы добраться до разъёма SATA (показан красным).

Вставьте тупой конец металлической лопатки между разъёмом SATA и его гнездом. Поверните стержень металлической лопатки, чтобы отсоединить разъём от гнезда.

Отключите кабель SATA от логической платы.

Поднимите логическую плату из задней крышки за её кромки, следя за тем, чтобы никакие кабели не застряли.

Шаг 44

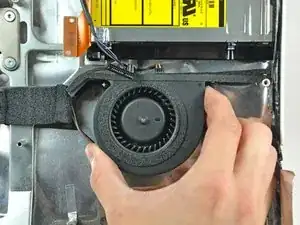

Снимите вентилятор оптического привода с пластиковых стойк, выступающих из задней крышки.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
