Замена блока питания iMac G5 20" модель A1145
Ваш iMac полностью не включается? Причиной может быть вышедший из строя блок питания.
Шаг 1

Разместите iMac лицевой стороной вниз на столе так, чтобы нижний край был обращён к Вам.
Удалите два винта с крестообразным шлицем, фиксирующие крышку доступа к нижней решётке iMac.
Винты закреплены в крышке доступа.
Перед началом ремонта отключите компьютер от сети и нажмите и удерживайте кнопку питания в течение 20–30 секунд, чтобы разрядить внутренние конденсаторы.
Шаг 2

Снимите крышку доступа.
Шаг 3

Удалите три винта Torx T8, крепящие переднюю панель к задней крышке вдоль нижнего края iMac.
Шаг 4

Переверните компьютер.
Используйте большие пальцы, чтобы отжать обе защёлки оперативной памяти внутрь за передней панелью, создавая достаточно зазора для её снятия с задней крышки.
Шаг 5

Держась за задвинутые защёлки оперативной памяти большими пальцами, приподнимите нижний край передней панели настолько, чтобы она отстала от задней крышки.
Шаг 6


Переориентируйте iMac так, чтобы он стоял вертикально на подставке.
Вставьте пластиковую карточку в угол вентиляционного зазора рядом с верхней частью задней крышки.
Продвиньте карточку к верхнему краю iMac, чтобы освободить защёлку передней панели.
Оттяните переднюю панель от задней крышки.
Повторите эту процедуру для другой стороны передней панели.
Для облегчения отщёлкивания защёлок может потребоваться несколько слоёв клейкой ленты на верхней части карточки доступа.
Если панель не поддаётся, попробуйте снова прижать её нижний край к задней крышке и повторить процесс открытия.
Альтернативно вы можете использовать сильный магнит, поднеся его к переднему верхнему левому/правому углу дисплея. Вы услышите щелчок при освобождении защёлки.
Шаг 7

Положите iMac лицевой панелью вверх на стол.
Поднимите переднюю панель за её нижний край и отведите её от корпуса iMac, следя, чтобы защёлки оперативной памяти не зажались.
Положите переднюю панель над корпусом iMac.
Шаг 8

При необходимости удалите кусок каптоновой ленты, обёрнутой вокруг разъёмов микрофона и камеры.
Шаг 9

Отключите кабели камеры и микрофона.
Шаг 10

Отклейте нижний экран электромагнитного экранирования (EMI) от нижнего края iMac и от двух вертикальных 4" секций по обеим сторонам iMac.
Не обязательно отклеивать нижний EMI-экран от дисплея.
Шаг 11

Прикрепите нижний EMI-экран к лицевой стороне дисплея лентой, чтобы он не мешал при работе.
Шаг 12

Удалите два винта Torx T6, крепящие разъём кабеля данных дисплея к плате логики.
Шаг 13

Чтобы отключить кабель данных дисплея, захватите его чёрную язычок и потяните его от поверхности платы логики.
Шаг 14

Отклейте две полоски EMI-ленты с левого и правого краёв дисплея.
При сборке полезно использовать несколько маленьких полосок ленты, чтобы зафиксировать EMI-экран вдоль левого и правого краёв области дисплея, прежде чем опускать дисплей в заднюю крышку iMac.
Шаг 15

Удалите четыре утопленных винта Torx T10, которые крепят дисплей к задней крышке.
Битовыми держателями зачастую недостаточно длины, чтобы достать до этих винтов. Убедитесь, что у вас есть тонкая магнитная отвертка Torx T10.
Шаг 16

Приподнимите нижний край дисплея немного над задней крышкой.
Отключите оба кабеля инвертора (показаны красным), потянув их соединители к нижнему краю iMac.
Шаг 17

Поднимите дисплей до положения почти перпендикулярно задней крышке.
Отключите оставшиеся два кабеля инвертора (показаны красным), потянув их соединители к верхнему краю iMac.
Шаг 18

Держа дисплей перпендикулярно задней крышке, потяните его вверх, чтобы отлепить EMI-экран, приклеенный к его верхнему краю.
Шаг 19

Отключите кабель платы инфракрасного приёмника, потянув его разъём от гнезда на плате инфракрасного приёмника.
Шаг 20

Удалите два винта Torx T6, крепящие кронштейн платы инфракрасного приёмника к плате инфракрасного приёмника.
Шаг 21

Проведите кабель инфракрасного приёмника под алюминиевым радиатором и заправьте его за оптический привод, чтобы он не мешал.
Шаг 22

Удалите один винт Torx T10, фиксирующий левый динамик к задней крышке.
Винт левого динамика имеет крупную резьбу.
Поднимите левый динамик из задней крышки и выведите его кабель через материнскую плату.
Шаг 23

Удалите один винт Torx T10, фиксирующий правый динамик к задней крышке.
Винт правого динамика имеет мелкую резьбу.
Поднимите правый динамик из задней крышки, следя за коротким кабелем между динамиком и его разъёмом (расположен немного выше правого динамика).
Шаг 24

Отключите динамики от логической платы, потянув их разъём в направлении верхнего края iMac.
Шаг 25

Снимите два винта Phillips или два винта Torx T6, фиксирующие плату AirPort/Bluetooth к логической плате.
Шаг 26

С помощью пальца поднимите плату AirPort/Bluetooth за её левый край, отключив её от логической платы.
Поднимайте плату только за её левый край только.
Шаг 27

Используйте плоский конец лопатки, чтобы поддеть и отсоединить оба разъёма антенных кабелей от платы AirPort/Bluetooth.
Шаг 28

Отключите кабель питания DC-in, одновременно нажав оба фиксирующих язычка и потянув его разъём от гнезда на логической плате в направлении верхнего края iMac.
После того как оба язычка пройдут удерживающие выступы, полезно сдвинуть язычки в направлении верхнего края iMac, одновременно покачивая разъём.
Шаг 29

Отключите датчик окружающего освещения, потянув его разъём от лицевой стороны логической платы.
Шаг 30

Отключите вентилятор оптического привода от логической платы.
Для удобства извлечения полезно использовать оба больших пальца, чтобы сдвинуть ушки с обеих сторон разъёма в направлении верхнего края iMac.
Шаг 31

Отключите кабель ИК/камеры от логической платы.
Этот разъём особенно широкий и склонен к повреждениям.
Для удобства извлечения полезно одной рукой прижать кабели к лопатке, а другой рукой тянуть вверх к верхнему краю iMac, аккуратно поддёвывая кабели.
Шаг 32

Отключите кабель термодатчика оптического привода от логической платы, потянув его разъём в направлении левого края iMac.
Шаг 33

Удалите два винта Torx T6, фиксирующие разъём оптического привода к логической плате.
Шаг 34

Используйте плоский конец лопатки, чтобы поддеть разъём оптического привода и отвести его от логической платы.
Полезно вставить лопатку под верхнюю или нижнюю кромку разъёма и провернуть её, чтобы отделить разъём от логической платы.
Шаг 35

Отключите вентилятор процессора от логической платы, потянув его разъём в направлении верхнего края iMac.
Шаг 36

Отключите термодатчик жёсткого диска от логической платы, потянув его разъём в направлении верхнего края iMac.
Шаг 37

Отключите вентилятор жёсткого диска, потянув его разъём от лицевой стороны логической платы.
Шаг 38

Отключите кабель кнопки питания, потянув его разъём от лицевой стороны логической платы.
Шаг 39

Удалите два винта Torx T6 возле верхней части радиаторов.
Шаг 40

Удалите следующие семь винтов, фиксирующих логическую плату к задней крышке:
Три винта Torx T10 с крупной резьбой.
Три винта Torx T10 с мелкой резьбой.
Один длинный винт Torx T10 с крупной резьбой.
Шаг 41

Уложите рычаги памяти так, чтобы они опирались на перфорированную металлическую решётку вдоль нижнего края iMac.
Шаг 42

Слегка поверните верхнюю часть логической платы в вашу сторону.
Слегка потяните правый край логической платы к себе, чтобы освободить порты ввода-вывода из задней крышки, внимательно следя за тем, чтобы не согнуть плату.
Продолжайте поворачивать плату к себе, пока не появится достаточно места, чтобы добраться до разъёма SATA, показанного на следующем шаге.
Шаг 43

Продолжайте поворачивать плату к себе, пока не появится достаточно места для доступа к разъёму SATA (показан красным).
Вставьте тупой конец металлической лопатки между разъёмом SATA и его гнездом. Поверните стержень металлической лопатки, чтобы отсоединить разъём от гнезда.
Отключите кабель SATA от платы логики.
Поднимите плату логики из задней крышки за её края, следя за тем, чтобы провода не застряли.
Шаг 44

Следующие несколько шагов приближают ваши руки к открытой поверхности блока питания. Не прикасайтесь к поверхности блока питания, чтобы избежать поражения высоким напряжением от множества больших конденсаторов на плате.
При необходимости снимите жёлтую каптоновую ленту, закрывающую кабель ввода переменного тока.
Шаг 45

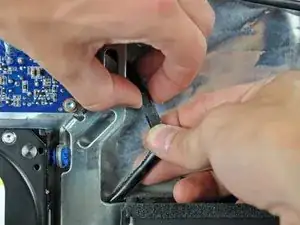

Используйте пинцет, чтобы вытащить кабель ввода переменного тока из-под шасси.
Шаг 46

Отключите кабель ввода переменного тока, нажав на фиксатор и вынимая разъём из гнезда.
Шаг 47

Уберите четыре винта Torx T10, крепящие блок питания к задней крышке.
Мелкозубчатый винт предназначен для нижнего правого угла блока питания. При повторной установке блока питания сначала вверните мелкозубчатый винт.
Шаг 48

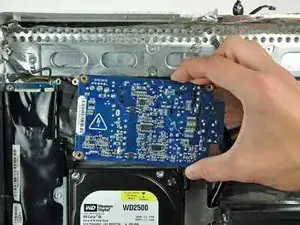

Поднимите блок питания из задней крышки, следя за кабелем ввода переменного тока, который может застрять.
Не прикасайтесь к поверхности платы блока питания, чтобы избежать поражения электрическим током.
Шаг 49

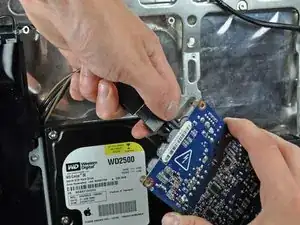

Держа блок питания за края одной рукой, другой рукой отключите разъём кабеля DC-DC у левого края блока питания.
Покачивание разъёма при вытягивании облегчает снятие.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
