iMac G5 20" Модель A1145 Замена батареи PRAM

Разместите iMac лицевой стороной вниз на столе так, чтобы нижний край был повернут к Вам.

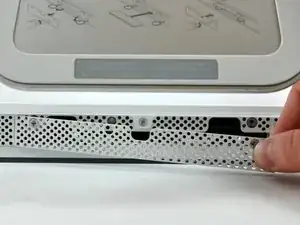

Удалите два винта с крестовой головкой, крепящие крышку доступа к нижней решётке iMac.

Винты закреплены в крышке доступа.

Перед началом ремонта отключите компьютер от сети и нажмите и удерживайте кнопку питания в течение 20–30 секунд, чтобы разрядить внутренние конденсаторы.

Снимите крышку доступа.

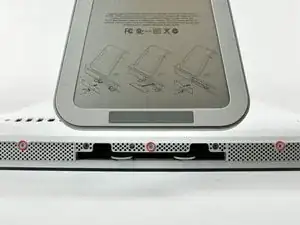

Удалите три винта Torx T8, крепящие переднюю панель к задней крышке вдоль нижнего края iMac.

Переверните компьютер.

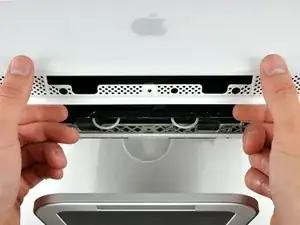

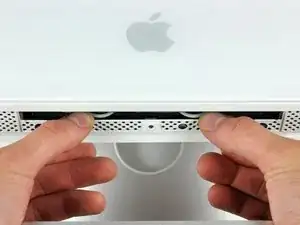

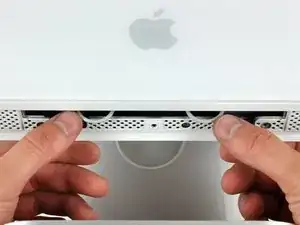

Используйте большие пальцы, чтобы отжать обе защёлки оперативной памяти внутрь за переднюю панель для получения достаточного зазора, чтобы снять её с задней крышки.

Удерживая защёлки оперативной памяти большими пальцами, приподнимите нижний край передней панели, чтобы он освободился от задней крышки.

Установите iMac в вертикальное положение на подставке.

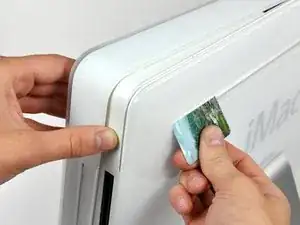

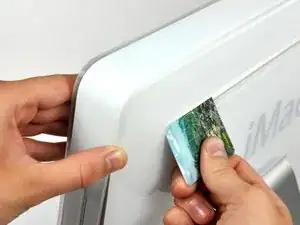

Вставьте пластиковую карту в угол вентиляционного отверстия рядом с верхней частью задней крышки.

Толкните карту в направлении верхней части iMac, чтобы освободить защёлку передней панели.

Оттяните переднюю панель от задней крышки.

Повторите процедуру на другой стороне передней панели.

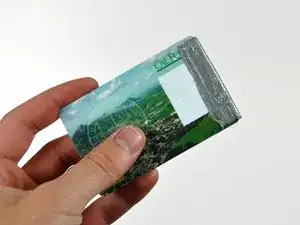

Может понадобиться несколько слоёв армированного скотча на верхней части карты доступа, чтобы облегчить освобождение защёлок.

Если панель не поддаётся, попробуйте прижать её нижний край обратно к задней крышке и повторите процесс открытия.

В качестве альтернативы можно использовать сильный магнит, удерживая его у верхнего левого/правого угла дисплея. Вы услышите щелчок при освобождении защёлки.

Положите iMac на стол стойкой вниз.

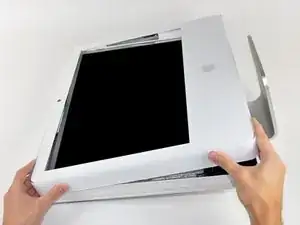

Поднимите переднюю панель за её нижний край и отведите её от остальной части iMac, следя за защёлками оперативной памяти, которые могут зацепиться.

Положите переднюю панель над остальной частью iMac.

При необходимости снимите кусок каптоновой ленты, обмотанной вокруг разъёмов микрофона и камеры.

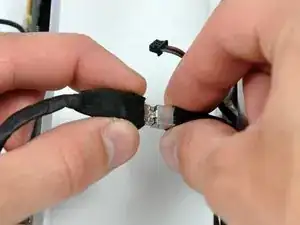

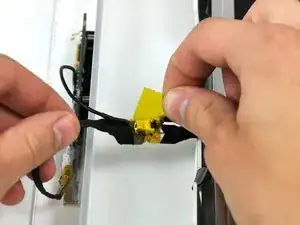

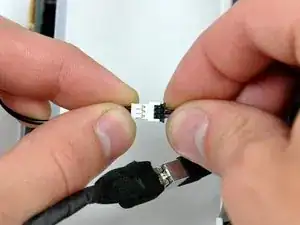

Отключите кабели камеры и микрофона.

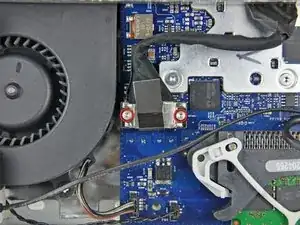

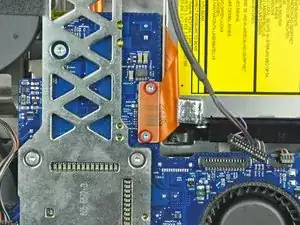

Удалите два винта Torx T6, крепящие разъём кабеля данных дисплея к плате логики.

Чтобы отключить кабель данных дисплея, захватите чёрную вкладку его разъёма и потяните её от плоскости платы логики.

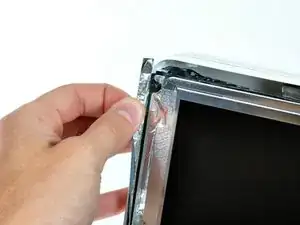

Отклейте две полоски экранирующей ленты EMI с левого и правого краёв дисплея.

При сборке полезно использовать несколько небольших полосок ленты, чтобы удерживать экранное экранирование вдоль левых и правых краёв области дисплея в стороне перед опусканием дисплея в заднюю крышку iMac.

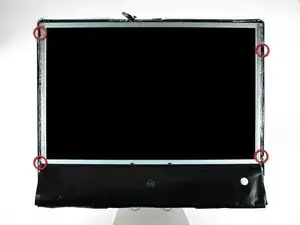

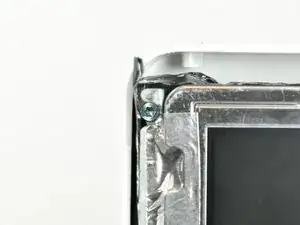

Удалите четыре утопленных винта Torx T10, крепящие дисплей к задней крышке.

Битовые держатели обычно слишком короткие, чтобы добраться до этих винтов. Убедитесь, что у вас есть магнитная тонкая отвертка Torx T10.

Слегка приподнимите нижний край дисплея над задней крышкой.

Отключите оба инверторных кабеля (показаны красным), потянув их разъёмы в направлении нижнего края iMac.

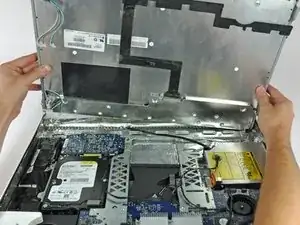

Поднимите дисплей почти до перпендикулярного положения относительно задней крышки.

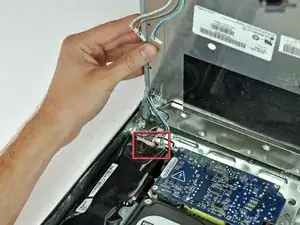

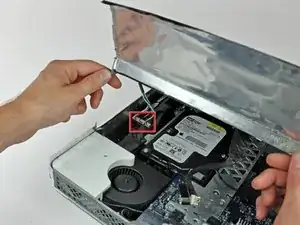

Отключите оставшиеся два инверторных кабеля (показаны красным), потянув их разъёмы в направлении верхнего края iMac.

Удерживая дисплей перпендикулярно задней крышке, потяните его вверх, чтобы оторвать приклеенную к его верхнему краю экранирующую полосу EMI.

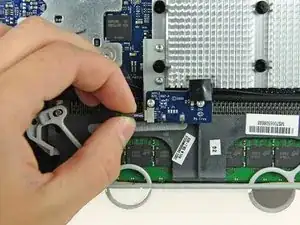

Отключите кабель ИК-платы, потянув его разъём от гнезда на ИК-плате.

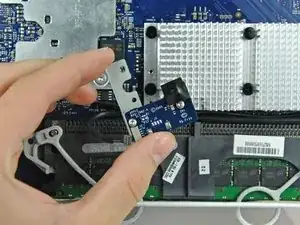

Удалите два винта Torx T6, крепящие кронштейн ИК-платы к самой ИК-плате.

Выведите ИК-кабель из-под алюминиевого радиатора и уложите его за оптическим приводом, чтобы он не мешал.

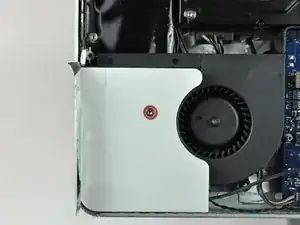

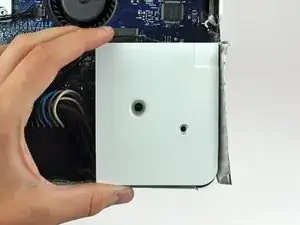

Удалите один винт Torx T10, крепящий левый динамик к задней крышке.

Винт левого динамика имеет крупную резьбу.

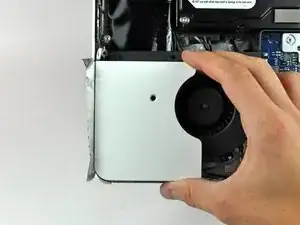

Поднимите левый динамик из задней крышки и пропустите его кабель через плату логики.

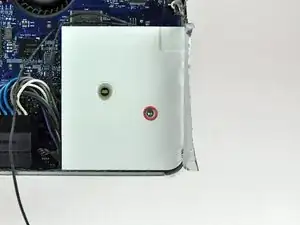

Удалите единственный винт Torx T10, крепящий правый динамик к задней крышке.

Винт правого динамика имеет тонкую резьбу.

Поднимите правый динамик из задней крышки, следя за коротким кабелем между динамиком и его разъёмом (расположен чуть выше правого динамика).

Отсоедините динамики от платы логики, потянув их разъём в направлении верхнего края iMac.

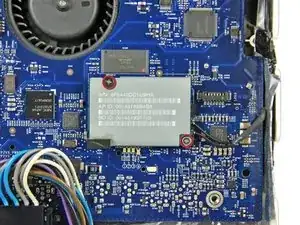

Удалите два винта Phillips или два винта Torx T6, крепящих плату AirPort/Bluetooth к плате логики.

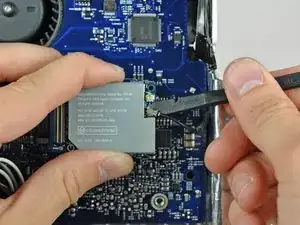

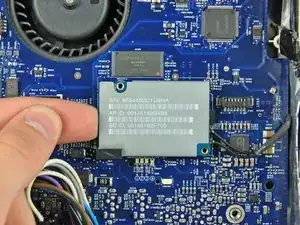

Поднимите плату AirPort/Bluetooth за её левый край пальцем, отсоединив её от платы логики.

Поднимайте плату только за её левый край только.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить оба разъёма антенных кабелей от платы AirPort/Bluetooth.

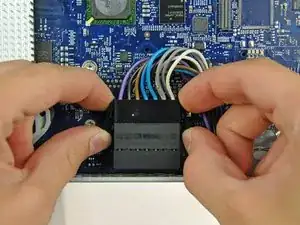

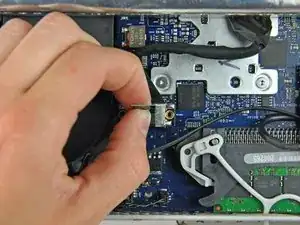

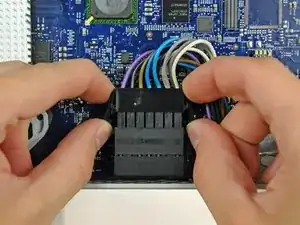

Отсоедините кабель питания постоянного тока, одновременно нажав обе фиксирующие защёлки и потянув разъём от гнезда на плате логики в направлении верхнего края iMac.

После того как обе защёлки пройдут удерживающие язычки, полезно сдвинуть защёлки к верхнему краю iMac, одновременно покачивая разъём.

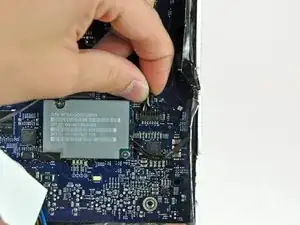

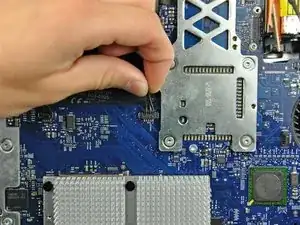

Отсоедините датчик окружающего освещения, потянув его разъём от плоскости платы логики.

Отсоедините вентилятор оптического привода от платы логики.

Для облегчения снятия удобно одновременно нажать большим и указательным пальцами на ушки по обеим сторонам разъёма и сдвинуть их к верхнему краю iMac.

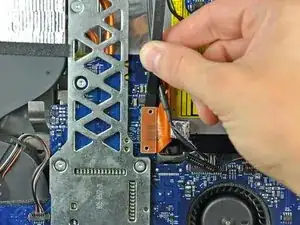

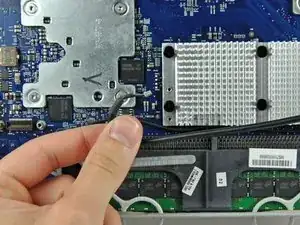

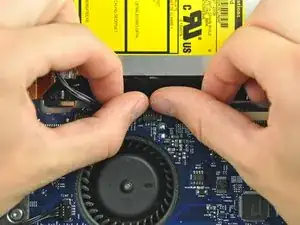

Отсоедините кабель ИК/камеры от платы логики.

Этот разъём особенно широкий и подвержен повреждению.

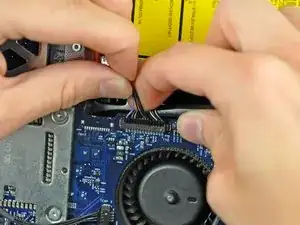

Для облегчения снятия удобно одной рукой зажать кабели о лопатке и тянуть вверх к верхнему краю iMac, одновременно осторожно подтягивая кабели другой рукой.

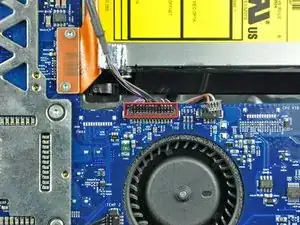

Отсоедините кабель термодатчика оптического привода от платы логики, потянув его разъём в направлении левого края iMac.

Удалите два винта Torx T6, крепящие разъём оптического привода к плате логики.

Используйте плоский конец лопатки, чтобы поддеть разъём оптического привода и отсоединить его от платы логики.

Полезно вставить лопатку под верхнюю или нижнюю кромку разъёма и провернуть, чтобы отделить разъём от платы логики.

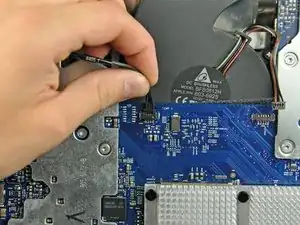

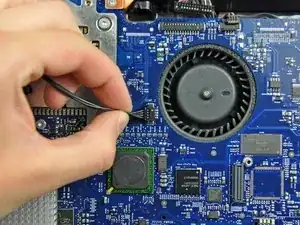

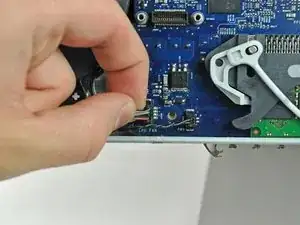

Отсоедините вентилятор процессора от платы логики, потянув его разъём в направлении верхнего края iMac.

Отсоедините термодатчик жёсткого диска от платы логики, потянув его разъём в направлении верхнего края iMac.

Отсоедините вентилятор жёсткого диска, потянув его разъём от плоскости платы логики.

Отсоедините кабель кнопки питания, потянув его разъём от плоскости платы логики.

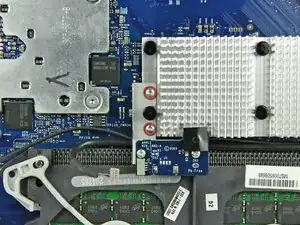

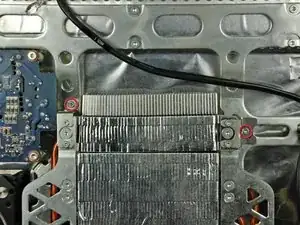

Удалите два винта Torx T6, расположенные возле верхней части радиаторов.

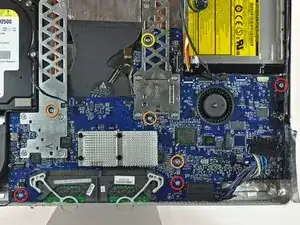

Удалите следующие семь винтов, крепящих плату логики к задней крышке:

Три винта Torx T10 с крупной резьбой.

Три винта Torx T10 с тонкой резьбой.

Один длинный винт Torx T10 с крупной резьбой.

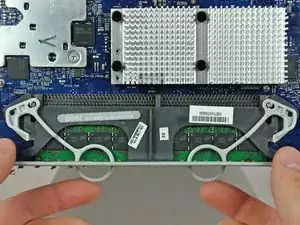

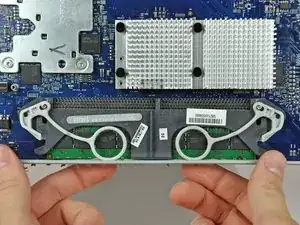

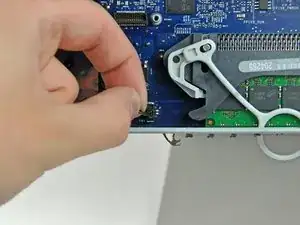

Уложите защёлки ОЗУ внутрь iMac так, чтобы они опирались на перфорированную металлическую решётку вдоль его нижнего края.

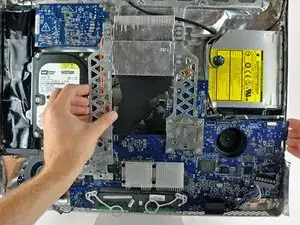

Немного поверните верхнюю часть платы логики к себе.

Потяните правый край платы логики к себе, чтобы освободить порты ввода-вывода из задней крышки, осторожно не сгибая плату.

Продолжайте поворачивать плату к себе, пока не появится достаточно места, чтобы дотянуться до разъёма SATA, показанного в следующем шаге.

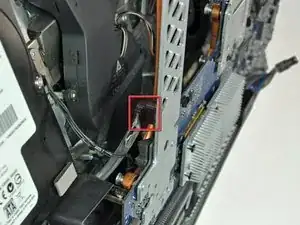

Продолжайте поворачивать плату к себе, пока не появится достаточно места, чтобы дотянуться до разъёма SATA (показан красным).

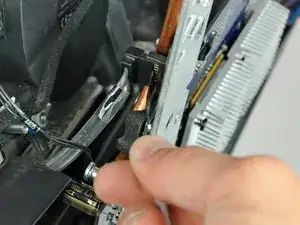

Вставьте тупой конец металлической лопатки между разъёмом SATA и его гнездом. Поверните вал металлической лопатки, чтобы отделить разъём от гнезда.

Отсоедините кабель SATA от платы логики.

Поднимите плату логики из задней крышки за её кромки, следя за кабелями, которые могут зацепиться.

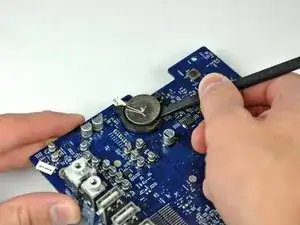

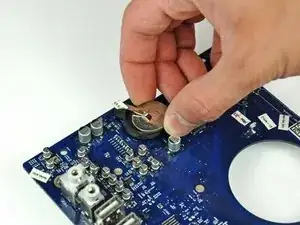

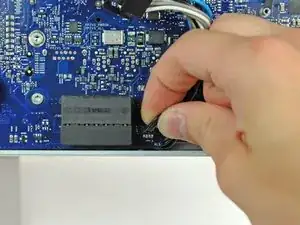

Используйте плоский конец лопатки, чтобы поддеть батарею PRAM (тип CR2032) и извлечь её из посадочного места на материнской плате.

Достаньте батарею PRAM из её посадочного места пальцами.

Не подгибайте металлическую фиксирующую скобу слишком сильно — она хрупкая и легко ломается.
