Замена Bluetooth платы в Mac mini (PowerPC)

Выключите ваш Mac mini, отключите все кабели и переверните его.

Вставьте лопатку в трещину между алюминиевым верхним корпусом и пластиковым нижним корпусом.

Лопатку нужно вставить на глубину около 1 см.

Аккуратно изгибайте лопатку наружу, чтобы немного расширить щель и приподнять нижний корпус.

На нижнем корпусе есть несколько пластиковых зажимов, которые вставляются в канал в алюминиевом верхнем корпусе. Ваша цель — использовать лопатку, чтобы осторожно отпустить эти зажимы от канала, одновременно слегка поднимая нижний корпус.

Когда одна сторона будет освобождена, поверните Mac mini и начните приподнимать передний край.

Используйте ту же технику, чтобы согнуть зажимы внутрь и поднять нижний корпус из верхнего корпуса.

Вам может потребоваться перемещать лопатку вдоль края, чтобы освободить все зажимы. Будьте терпеливы и проделывайте это понемногу.

Продолжайте работать по периметру, освобождая зажимы вдоль последнего края.

Переверните Mac mini обратно и снимите верхний корпус с нижнего.

Если у вашего мини нет установленного Airport, пропустите этот шаг.

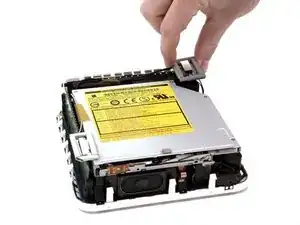

Удерживайте антенную плату Airport и снимите её с двух пластиковых стоек, удерживающих её на месте. Вам может понадобиться отогнуть черную пластиковую задвижку, которая protrudes через нижний левый угол платы.

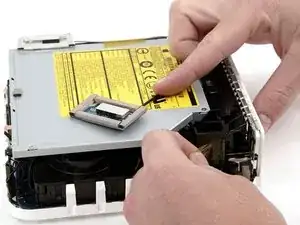

Снимите желтую пленку, фиксирующую кабель кнопки питания к черной пластиковый рамке.

Снимите три черные винта с крестообразной головкой, крепящие пластиковую рамку к материнской плате и нижнему корпусу.

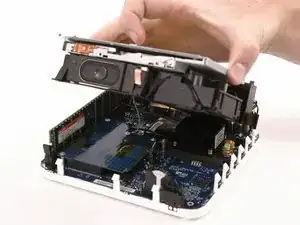

Удерживайте оптический привод и накопитель в одной руке и поднимите их так, чтобы увидеть под ними.

Если у вашего мини нет карты Airport и платы Bluetooth, вы можете просто поднять оптический привод. В противном случае вам нужно сначала отключить кабели антенны Airport и/или Bluetooth.

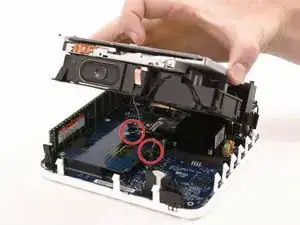

Свободной рукой поднимите Bluetooth кабель от платы Bluetooth и отключите кабель антенны Airport справа от карты Airport. Осторожно: оба этих соединения очень маленькие. При сборке устройства после ремонта вы можете удалить два винта, крепящие карту Airport к сборке, и поднять карту, чтобы повторно подключить кабели.

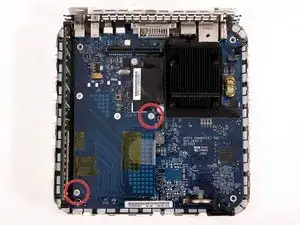

Снимите два серебряных винта с крестообразной головкой с углов беспроводной интерфейсной платы.

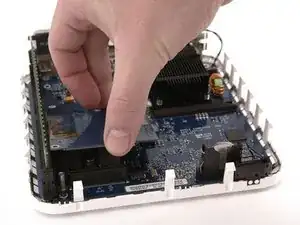

Удерживайте плату за переднюю и заднюю части и поднимите переднюю часть до тех пор, пока плата не освободится от своего разъема.

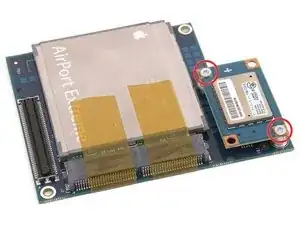

Удалите два серебряных винта с крестообразной головкой с углов Bluetooth платы.

Удерживайте плату за переднюю и заднюю части и поднимите переднюю часть, пока плата не освободится от своего разъема.
