Замена модема Mac mini (PowerPC)

Выключите Mac mini, отключите все кабели и переверните его.

Вставьте лопатку (Jimmy) в щель между алюминиевым верхним корпусом и пластиковым нижним корпусом.

Лопатку следует ввести примерно на 3/8" вниз до упора.

Аккуратно отогните лопатку наружу, чтобы немного расширить щель, и приподнимите нижний корпус.

На нижнем корпусе находятся несколько пластиковых защёлок, которые входят в паз в алюминиевом верхнем корпусе. Ваша задача — с помощью лопатки поджать эти защёлки внутрь настолько, чтобы освободить их из паза, одновременно аккуратно поднимая нижний корпус.

Когда одна сторона освободится, поверните Mac mini и начните поддевать передний край.

Используйте то же поддевание, чтобы одновременно поджать защёлки внутрь и поднять нижний корпус из верхнего корпуса.

Возможно, придётся перемещать лопатку вдоль края, чтобы поддеть все защёлки. Действуйте терпеливо и понемногу.

Продолжайте обходить периметр, освобождая защёлки вдоль последнего края.

Переверните Mac mini обратно и снимите верхний корпус с нижнего.

Если в вашем мини нет карты AirPort, этот шаг пропустите.

Возьмитесь за плату антенны AirPort и снимите её с двух пластиковых стоек, удерживающих её. Возможно, потребуется отжать чёрную пластиковую защёлку, выступающую через нижний левый угол платы.

Снимите жёлтую ленту, фиксирующую кабель кнопки питания к чёрной пластиковой рамке.

Удалите три чёрных винта с крестообразным шлицем, крепящих пластиковую рамку к плате и нижнему корпусу.

Возьмитесь за оптический привод и накопитель в одной руке и приподнимите достаточно, чтобы увидеть под ними.

Если в вашем мини нет ни карты AirPort, ни платы Bluetooth, вы можете просто поднять оптический привод и вынуть его. В противном случае сначала нужно отсоединить антеннные кабели AirPort и/или Bluetooth.

Свободной рукой потяните кабель Bluetooth вверх от платы Bluetooth и отсоедините кабель антенны AirPort справа от карты AirPort. Внимание: оба соединения очень маленькие. При повторной сборке после ремонта, возможно, будет удобнее отвинтить два винта, крепящие карту AirPort к узлу, и приподнять карту для удобного подсоединения кабелей.

Удалите два серебристых винта с крестообразным шлицем из углов платы модема.

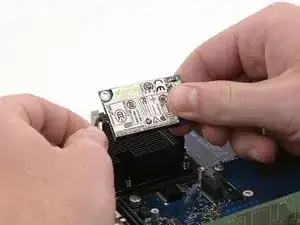

Поднимите модем вверх от его разъёма. Если он застрял, слегка покачивайте его взад-вперёд при подъёме.

Отключите кабель RJ-11 от задней части модема.
