Замена антенны Bluetooth в Mac mini (PowerPC)

Выключите Mac mini, отключите все кабели и переверните его.

Вставьте плоскую лопатку (Jimmy) в щель между алюминиевым верхним корпусом и пластиковой нижней частью корпуса.

Лопатку следует ввести примерно на 3/8" вниз, до упора.

Осторожно согните лопатку наружу, чтобы немного расширить щель, и слегка приподнимите нижний корпус.

На нижней части корпуса есть несколько пластиковых защёлок, вставленных в канал алюминиевого верхнего корпуса. Ваша цель — с помощью лопатки сдвинуть эти защёлки внутрь настолько, чтобы они вышли из канала, одновременно аккуратно тянув нижний корпус вверх.

Когда одна сторона освободится, поверните Mac mini и начните поддевать передний край.

Используйте тот же приём поддёвывания, чтобы и сдвигать защёлки внутрь, и приподнимать нижний корпус, выводя его из верхней части корпуса.

Возможно, придётся перемещать лопатку вдоль кромки, чтобы поддеть все защёлки. Действуйте терпеливо и по чуть-чуть.

Продолжайте работать по периметру, освобождая защёлки вдоль последнего ребра.

Переверните Mac mini обратно и снимите верхнюю часть корпуса с нижней.

Если в вашем mini не установлена карта AirPort, пропустите этот шаг.

Возьмите плату антенны AirPort и снимите её с двух пластиковых стоек, удерживающих её на месте. Возможно, придётся оттолкнуть чёрную пластиковую защёлку, выступающую через левый нижний угол платы.

Снимите жёлтый скотч, фиксирующий кабель кнопки питания к чёрной пластиковой рамке.

Выверните три чёрных винта с крестообразным шлицем, крепящих пластиковой каркас к логической плате и нижней части корпуса.

Схватите оптический привод и накопитель одной рукой и приподнимите их настолько, чтобы было видно под ними.

Если в вашем мини нет ни карты AirPort, ни платы Bluetooth, вы можете просто поднять оптический привод и убрать его. В противном случае сначала нужно отсоединить кабели антенн AirPort и/или Bluetooth.

Свободной рукой потяните кабель Bluetooth вверх от платы Bluetooth и отсоедините кабель антенны AirPort справа от карты AirPort. Внимание: оба соединения очень маленькие. При повторной сборке после ремонта вы можете вынуть два винта, крепящие карту AirPort к сборке, и слегка приподнять карту, чтобы удобнее подключить кабели.

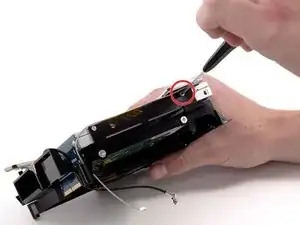

Выверните один серебристый винт с крестообразным шлицем из чёрной пластиковой рамки непосредственно под платой антенны Bluetooth.

Снимите жёлтый скотч, фиксирующий кабель антенны Bluetooth к чёрной пластиковой рамке.

Освободите путь для кабеля антенны Bluetooth.

Выньте серебристую плату антенны Bluetooth из её посадочного места.
