Замена нижней части корпуса Mac mini (PowerPC)

Выключите Mac mini, отключите все кабели и переверните устройство.

Вставьте лопатку (Jimmy) в зазор между алюминиевым верхним корпусом и пластиковой нижней частью корпуса.

Лопатку следует ввести примерно на 3/8" вниз до упора.

Осторожно отогните лопатку наружу, чтобы немного расширить зазор, и слегка приподнимите нижнюю часть корпуса.

На нижней части корпуса есть несколько пластиковых защёлок, которые входят в канал в алюминиевом верхнем корпусе. Ваша задача — с помощью лопатки сдвинуть эти защёлки внутрь настолько, чтобы освободить их из канала, одновременно аккуратно подтягивая нижнюю часть корпуса вверх.

Когда одна сторона освободится, поверните Mac mini и начните поддевать передний край.

Используйте тот же приём поддёва, чтобы одновременно загибать защёлки внутрь и приподнимать нижнюю часть корпуса, выводя её из верхней части корпуса.

Возможно, потребуется перемещать лопатку вдоль кромки, чтобы поддеть все защёлки. Будьте терпеливы и работайте понемногу.

Продолжайте работать по периметру, освобождая защёлки вдоль последнего края.

Переверните Mac mini обратно и снимите верхнюю часть корпуса с нижней.

Если у вашего mini не установлена карта AirPort, пропустите этот шаг.

Схватите плату антенны AirPort и снимите её с двух пластиковых стоек, удерживающих её на месте. Возможно, потребуется оттолкнуть чёрную пластиковую защёлку, выступающую через левый нижний угол платы.

Снимите жёлтую ленту, фиксирующую кабель кнопки питания к чёрной пластиковой рамке.

Удалите три чёрных винта с крестообразным шлицем, которые крепят пластиковую рамку к логической плате и нижней части корпуса.

Возьмите оптический привод и блок накопителя одной рукой и приподнимите достаточно, чтобы увидеть под ним.

Если в вашем mini нет ни карты AirPort, ни платы Bluetooth, вы можете просто приподнять оптический привод и убрать его. В противном случае сначала необходимо отключить антенные кабели AirPort и/или Bluetooth.

Свободной рукой потяните кабель Bluetooth вверх от платы Bluetooth и отсоедините антенный кабель AirPort справа от карты AirPort. Внимание: оба разъёма очень маленькие. При сборке после ремонта вы можете открутить два винта, удерживающие карту AirPort в сборке, и приподнять карту, чтобы удобнее подсоединить кабели.

Кабели, которые вы собираетесь отсоединить, очень хрупкие — не тяните за провода. Вместо этого пытайтесь поддеть сам разъём, используя ногти или маленькую отвёртку с плоским лезвием при необходимости.

Отключите кабели кнопки питания и индикатора режима сна от логической платы.

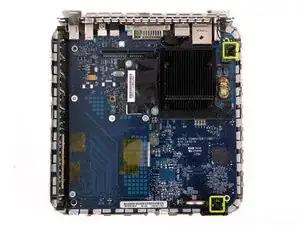

Удалите один чёрный винт с крестообразным шлицем из переднего левого угла логической платы.

Одной рукой подденьте лопатку под логическую плату, а другой оттяните чёрный блок индикатора режима сна. Поднимите плату лопаткой, чтобы освободить логическую плату от нижнего корпуса, и используйте обе руки, чтобы сдвинуть логическую плату к себе.
