Замена карты AirPort Extreme в Mac mini (PowerPC)

Выключите Mac mini, отключите все кабели и переверните его.

Вставьте лопаточку в щель между алюминиевым верхним корпусом и пластиковой нижней частью корпуса.

Лопаточка должна упереться примерно на 3/8".

Осторожно согните лопаточку наружу, чтобы немного расширить щель, и приподнимите нижнюю часть корпуса.

На нижней части корпуса несколько пластиковых защёлок вставлены в паз алюминиевого верхнего корпуса. Ваша цель — с помощью лопаточки сдвинуть эти защёлки внутрь настолько, чтобы освободить их из паза, одновременно аккуратно подтягивая нижнюю часть корпуса вверх.

Когда одна сторона освободится, поверните Mac mini и начните поддевать передний край.

Используйте тот же приём поддевания, чтобы одновременно загибать защёлки внутрь и поднимать нижнюю часть корпуса из верхней части.

Возможно, потребуется перемещать лопаточку вдоль кромки, чтобы поддеть все защёлки. Будьте терпеливы и работайте по чуть-чуть.

Продолжайте работать по периметру, освобождая защёлки вдоль последнего края.

Переверните Mac mini обратно и снимите верхний корпус с нижней части корпуса.

Если в вашем mini нет установленной карты AirPort, перейдите к следующему шагу.

Возьмите плату антенны AirPort и снимите её с двух пластиковых стоек, удерживающих её на месте. Возможно, потребуется отвести назад чёрную пластиковую защёлку, выступающую через нижний левый угол платы.

Снимите жёлтую ленту, фиксирующую кабель кнопки питания к чёрному пластиковому каркасу.

Выверните три чёрных винта с крестовой головкой, крепящие пластиковый каркас к логической плате и нижней части корпуса.

Возьмите оптический привод и блок накопителя одной рукой и приподнимите настолько, чтобы увидеть пространство под ним.

Если в вашем mini нет ни карты AirPort, ни платы Bluetooth, вы можете просто поднять оптический привод и удалить его. В противном случае сначала необходимо отсоединить антенные кабели AirPort и/или Bluetooth.

Свободной рукой потяните кабель Bluetooth вверх от платы Bluetooth и отсоедините антенный кабель AirPort справа от карты AirPort. Внимание: оба этих разъёма очень маленькие. При сборке после ремонта вы можете удалить два винта, удерживающие карту AirPort в сборке, и приподнять карту, чтобы снова подсоединить кабели.

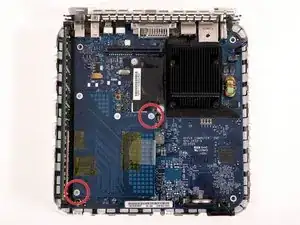

Выверните два серебристых винта с крестовой головкой из углов платы беспроводного интерфейса.

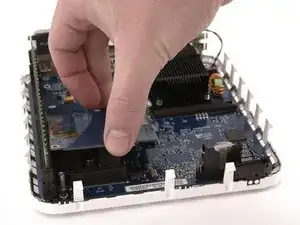

Возьмите плату за передний и задний край и поднимите переднюю часть до тех пор, пока плата не выйдет из разъёма.

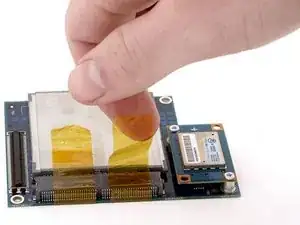

Снимите жёлтую ленту, фиксирующую карту AirPort к плате беспроводного интерфейса.

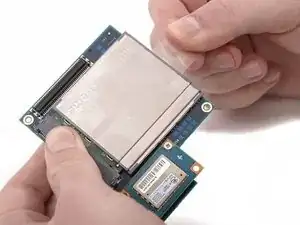

Держите плату беспроводного интерфейса одной рукой, а прозрачную пластиковую язычок карты AirPort — другой, и вытяните карту AirPort из её разъёма.
