Замена вентилятора Mac mini (PowerPC)

Выключите Mac mini, отключите все кабели и переверните его.

Вставьте джимми в зазор между алюминиевым верхним корпусом и пластиковым нижним корпусом.

Джимми должен упереться примерно на 3/8 дюйма вниз.

Аккуратно отогните джимми наружу, чтобы немного расширить зазор, и приподнимите нижний корпус.

На нижнем корпусе находятся несколько пластиковых защёлок, входящих в канал в алюминиевом верхнем корпусе. Ваша цель — с помощью джимми прижать эти защёлки внутрь настолько, чтобы освободить их из канала, одновременно аккуратно поднимая нижний корпус.

Когда одна сторона освободится, поверните Mac mini и начните поднимать передний край.

Используйте то же рычажное движение, чтобы одновременно прижимать защёлки внутрь и поднимать нижний корпус из верхнего корпуса.

Возможно, потребуется передвигать джимми вдоль кромки, чтобы поддеть все защёлки. Будьте терпеливы и делайте немного за раз.

Продолжайте работать по периметру, освобождая защёлки вдоль последнего края.

Переверните Mac mini обратно и снимите верхний корпус с нижнего корпуса.

Если в вашем mini не установлен модуль AirPort, пропустите этот шаг.

Возьмитесь за плату антенны AirPort и снимите её со двух пластиковых стоек, удерживающих её на месте. Возможно, потребуется отжать назад чёрную пластиковую защёлку, выступающую через нижний левый угол платы.

Снимите жёлтую ленту, фиксирующую кабель кнопки питания к чёрному пластиковому каркасу.

Удалите три чёрных винта с крестообразной шлицей, крепящих пластиковый каркас к материнской плате и нижнему корпусу.

Возьмитесь за оптический привод и блок накопителя одной рукой и приподнимите настолько, чтобы можно было увидеть под ним.

Если в вашем mini отсутствуют и AirPort, и плата Bluetooth, вы можете просто поднять оптический привод и вынуть его. В противном случае сначала нужно отключить антеннные кабели AirPort и/или Bluetooth.

Свободной рукой потяните кабель Bluetooth вверх от платы Bluetooth и отсоедините антеннный кабель AirPort справа от платы AirPort. Внимание: оба этих разъёма очень небольшие. При сборке после ремонта вы можете снять два винта, удерживающие плату AirPort в сборке, и приподнять плату, чтобы удобнее подключить кабели.

Переверните блок накопителя так, чтобы вентилятор оказался вверху.

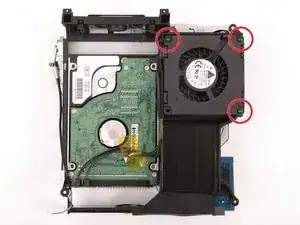

Удалите три длинных чёрных винта с крестообразной шлицей в углах вентилятора. Эти винты сильно ввинчены и будут оказывать значительное сопротивление.

В нижнем левом углу винта нет.

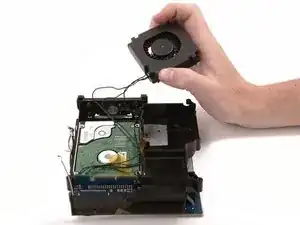

Поднимите вентилятор и выведите его кабель из пластикового каркаса и из-под жёсткого диска, при необходимости удалив ленту.

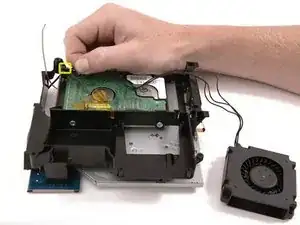

Кабель, который вы собираетесь отсоединить, очень хрупкий — не тяните за провода напрямую. Вместо этого попробуйте поддеть разъём непосредственно ногтями или маленькой плоской отвёрткой, если необходимо.

Отсоедините разъём вентилятора от интерфейсной платы.
