Замена вентилятора Mac mini модель A1283

Выключите Mac mini, отключите все кабели и переверните его.

Вставьте лопатку в щель между алюминиевым верхним корпусом и пластиковой нижней частью корпуса.

Лопатка должна упереться примерно на 3/8" вниз.

Осторожно отогните лопатку наружу, чтобы немного раскрыть щель, и слегка приподнимите нижний корпус.

На нижнем корпусе есть несколько пластиковых защёлок, которые входят в паз алюминиевого верхнего корпуса. Ваша цель — с помощью лопатки сжать эти защёлки внутрь настолько, чтобы освободить их из паза, одновременно аккуратно подтягивая нижний корпус вверх.

Как только одна сторона освободится, поверните Mac mini и начните поддевать передний край.

Используйте то же поддевание, чтобы одновременно сжимать защёлки внутрь и приподнимать нижний корпус из верхнего корпуса.

Возможно, придётся перемещать лопатку вдоль кромки, чтобы поддеть все защёлки. Будьте терпеливы и делайте немного за раз.

Продолжайте обходить периметр, освобождая защёлки вдоль последней кромки.

Переверните Mac mini обратно и снимите верхний корпус с нижней части корпуса.

На следующих шагах вы будете снимать антенны AirPort и Bluetooth (показаны красным) с внутренней рамы. Будьте очень осторожны, так как ломание скоб потребует замены внутренней рамы.

Сначала мы снимем антенну AirPort, расположенную в нижнем левом углу этого изображения.

Слегка сожмите две удерживающие лапки друг к другу и снимите антенну AirPort с её штыря.

Чрезмерное сжатие двух штырей обязательно отломает их от внутренней рамы. Работайте аккуратно.

При установке обратно вам потребуется слегка сжать два штыря, чтобы они вошли в отверстия на плате антенны AirPort.

Две платы антенн Bluetooth просто поднимаются с внутренней рамы.

Возьмите плату Bluetooth, ближайшую к стороне с портами, за кромки и потяните прямо вверх, чтобы снять её с внутренней рамы.

Тяните осторожно, так как она может сопротивляться и резко выйти.

Снимите плату антенны, расположенную ближе к передней части мини, потянув её прямо вверх с внутренней рамы.

Если необходимо, снимите кусок ленты, закрепляющий проводники антенны на внутренней раме.

Обязательно следите за пружинами под каждой из трёх плат антенн.

Используйте плоский конец лопатки, чтобы поддеть разъём шлейфа аудио и снять его с аудиоплаты.

Удалите следующие четыре винта, фиксирующие внутреннюю раму к нижней части корпуса:

Три винта Phillips #00 длиной 6,7 мм

Один винт Phillips #00 длиной 9,5 мм

Винт в нижнем правом углу этого изображения утоплен глубоко во внутренней раме и длиннее остальных трёх винтов. При съёме помогут фонарик и тонкая отвёртка.

Подденьте внутреннюю раму с нижней части корпуса, начиная с заднего края, пока не почувствуете отсоединение скрытого кромочного разъёма на материнской плате. Затем поднимите прямо вверх, контролируя кабели Bluetooth и 802.11 антенн.

При сборке провод антенны Wi‑Fi прокладывается внутрь вентиляционного отверстия, затем поверх вентиляционного отверстия.

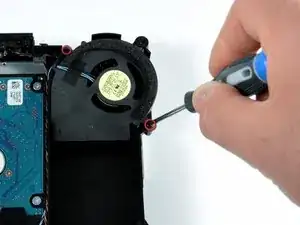

Удалите два винта Phillips, крепящие вентилятор к внутренней раме.

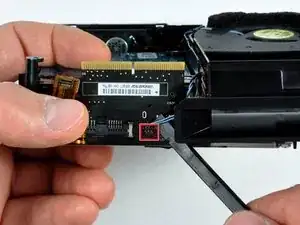

Используйте плоский конец лопатки, чтобы поддеть разъём вентилятора и снять его с платы соединителя.

Кабель вентилятора — самый левый из трёх разъёмов рядом с вентилятором на плате соединителя.

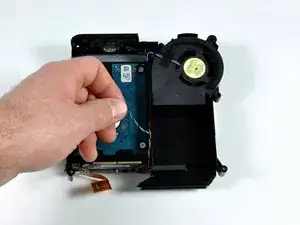

Выведите кабель вентилятора из канала во внутренней раме.

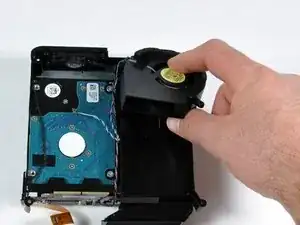

Поднимите вентилятор из внутренней рамы.
