Замена нижнего корпуса Mac mini модели A1283
Нижний корпус удерживает все внутренние компоненты вашего мини.
Шаг 1

Выключите Mac mini, отключите все кабели и переверните его.
Вставьте лопатку (Jimmy) в щель между алюминиевым верхним корпусом и пластиковой нижней частью корпуса.
Лопата должна упереться примерно на 3/8" вниз.
Шаг 2


Осторожно согните лопатку наружу, чтобы чуть шире раскрыть щель и приподнять нижний корпус на небольшую величину.
На нижнем корпусе расположено несколько пластиковых защёлок, которые заходят в канал алюминиевого верхнего корпуса. Ваша задача — с помощью лопатки сдвинуть эти защёлки внутрь достаточно, чтобы освободить их из канала, одновременно аккуратно поднимая нижний корпус.
Шаг 3

Когда одна сторона освободится, поверните Mac mini и начните поддевать передний край.
Используйте то же движение поддёма, чтобы одновременно сдвигать защёлки внутрь и поднимать нижний корпус из верхнего корпуса.
Шаг 4

Возможно, придётся перемещать лопатку вдоль края, чтобы поддеть все защёлки. Терпение — делайте немного за раз.
Шаг 5

Продолжайте работать по периметру, освобождая защёлки вдоль последнего края.
Шаг 6

Переверните Mac mini обратно и снимите верхний корпус с нижнего корпуса.
Шаг 7

На следующих шагах вы будете снимать антенные модули AirPort и Bluetooth (показаны красным) с внутренней рамы. Будьте очень осторожны — ломание креплений потребует замены внутренней рамы.
Сначала мы снимем антенну AirPort, расположенную в нижнем левом углу этого изображения.
Шаг 8

Немного сожмите две удерживающие лапки друг к другу и снимите антенну AirPort с её стойки.
Чрезмерное сжатие двух стоек наверняка отломит их от внутренней рамы. Работайте аккуратно.
При установке обратно придётся слегка сжать две стойки, чтобы они вошли в отверстия на плате антенны AirPort.
Шаг 9

Две платы антенн Bluetooth просто поднимаются с внутренней рамы.
Возьмите близлежащую к порту плату антенны Bluetooth за края и потяните её прямо вверх, чтобы снять с внутренней рамы.
Тяните осторожно — возможен значительный натяг, а затем внезапное освобождение.
Шаг 10

Снимите плату антенны, расположенную у передней части мини, потянув её прямо вверх с внутренней рамы.
При необходимости удалите кусочек ленты, закрепляющий антенные провода на внутренней раме.
Обязательно следите за пружинами под каждой из трёх антенн.
Шаг 11

Используйте плоский конец лопатки, чтобы приподнять разъём шлейфа аудио кабеля с аудио платы.
Шаг 12

Удалите следующие четыре винта, крепящие внутреннюю раму к нижнему корпусу:
Три винта Phillips #00 длиной 6.7 мм
Один винт Phillips #00 длиной 9.5 мм
Винт в правом нижнем углу этого изображения глубоко утоплен в внутренней раме и длиннее остальных трёх винтов. Поможет фонарик и тонкая отвёртка при снятии.
Шаг 13

Поднимите внутреннюю раму с нижнего корпуса, начиная с заднего края, пока не почувствуете отключение скрытого краевого разъёма на материнской плате. Затем поднимите прямо вверх, следя за кабелями антенн Bluetooth и 802.11.
При сборке обратно провод Wi‑Fi направляется внутрь вентиляционного отверстия, а затем поверх вентиляционного отверстия.
Шаг 14

Используйте плоский конец лопатки, чтобы отжать три антенных разъёма от комбинированной платы AirPort/Bluetooth.
Чёрный/синий антенный провод подключается к плате AirPort ближе к углу мини, а белый антенный провод подключается ближе к центру мини.
Шаг 15

Используйте плоский конец лопатки, чтобы приподнять разъём шлейфа AirPort/Bluetooth с комбинированной платы.
Шаг 16

Удалите три серебристых винта Phillips, крепящие комбинированную плату к логической плате.
Выньте комбинированную плату из мини.
Шаг 17

Используйте плоский конец лопатки, чтобы приподнять разъём кабеля кнопки питания с логической платы.
Шаг 18

Используйте плоский конец лопатки, чтобы приподнять разъём кабеля индикатора сна с логической платы.
При обратной сборке убедитесь, что кабель не подносится близко к выступу на нижнем корпусе (показан зелёным), чтобы избежать повреждения кабеля.
Шаг 19

Удалите одну планку T10 Torx рядом с разъемами оперативной памяти на логической плате.
Шаг 20

Используйте лопаточку, чтобы приподнять свободный край логической платы от нижней части корпуса рядом с батареей PRAM.
Шаг 21

При лёгком приподнимании свободного края платы оттяните её от стороны с портами мини‑компьютера, следя за краями, которые могут зацепиться.
Шаг 22

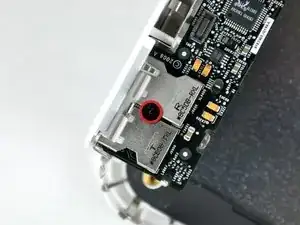

Удалите один винт с крестовой головкой между разъемами для наушников и микрофона на аудиоплате.
Шаг 23

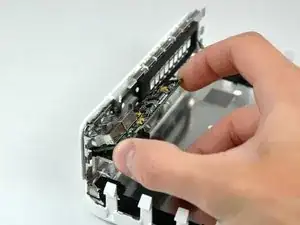

Поднимите аудиоплату за свободный край и оттяните её от стороны с портами мини‑компьютера.
Шаг 24

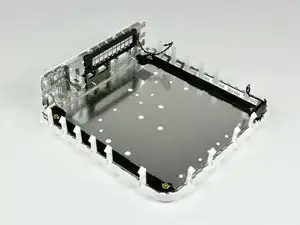

Остаётся только нижняя часть корпуса.
Заключение
Для повторной сборки устройства выполните эти шаги в обратном порядке.
