Замена оптического привода iMac Intel 27" EMC 2390

Если Ваш оптический привод перестал читать диски, вероятно, пришло время заменить его. Используйте это руководство для замены оптического привода в iMac середины 2010 года, модель EMC 2390.

Шаг 1

Прикрепите по прочной присоске примерно возле каждого из двух верхних углов стеклянной панели.

Чтобы закрепить присоски, сначала расположите присоску так, чтобы подвижная ручка была параллельна поверхности стеклянной панели (см. вторую фотографию).

Легко удерживая присоску прижатой к стеклу, поднимите подвижную ручку, пока она не станет параллельна другой ручке (см. третью фотографию).

Если присоски не прилипают, попробуйте очистить и стеклянную панель, и присоску мягкой безворсовой тканью, слегка смоченной. (Смочите дистиллированной водой, при необходимости можно использовать раствор из равных частей дистиллированной воды и белого уксуса.)

Не используйте присоски для переноса стеклянной панели дисплея: если одна из присосок отстанет, Вы можете уронить и разбить экран.

Оригинальная коробка от iMac — хорошее место для хранения стеклянной панели. В противном случае подойдёт мягкая горизонтальная поверхность, например полотенце на столе.

Шаг 2

Осторожно приподнимите стеклянную панель перпендикулярно лицевой стороне ЖК-панели, чтобы она освободила стальные установочные шпильки, прикреплённые вдоль нижней стороны верхнего края стеклянной панели.

Оттяните стеклянную панель от нижнего края iMac и аккуратно отложите в сторону.

Не используйте присоски для переноса стеклянной панели — если одна из них потеряет сцепление, панель может упасть и разбиться.

После того как Вы безопасно положили стеклянную панель, обязательно отпустите присоски, поскольку со временем сила всасывания может привести к трещинам в стекле.

При обратной установке обязательно тщательно очистите внутреннюю поверхность стеклянной панели и лицевую сторону ЖК-панели: любая пыль или отпечатки, оставшиеся внутри, будут заметны при включённом экране.

Шаг 3

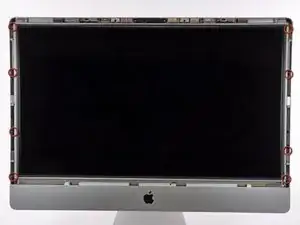

Удалите восемь винтов Torx T10, закрепляющих ЖК-панель в корпусе.

Шаг 4

Осторожно положите iMac опорной частью вниз на ровную поверхность.

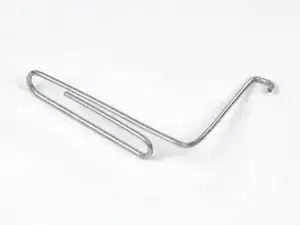

Из-за небольших зазоров Вам придётся использовать тонкий крючковатый инструмент, чтобы приподнять дисплей из внешнего корпуса. На третьей фотографии показано, как мы сделали такой инструмент из изогнутой скрепки.

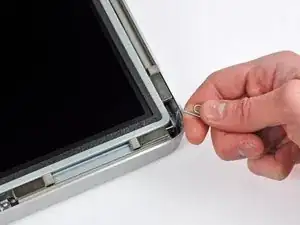

Используйте тонкий крючковатый инструмент, чтобы приподнять одну сторону верхнего края дисплея за его стальную наружную рамку.

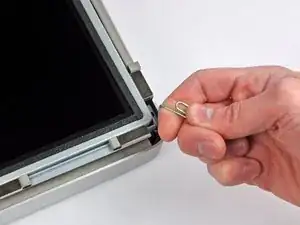

После приподнимания верхнего края дисплея с одной стороны удерживайте его наружу, пока с помощью крючковатого инструмента не приподнимете другую сторону.

Не поднимайте верхний край дисплея из корпуса слишком высоко, так как несколько коротких ленточных кабелей всё ещё соединяют обе части.

Шаг 5

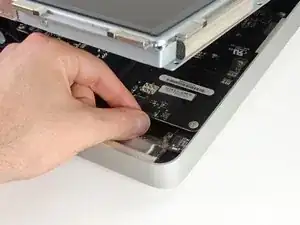

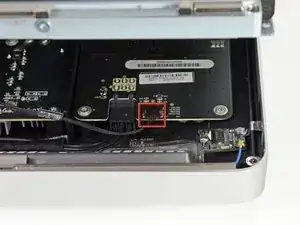

Сожмите и аккуратно вытяните кабель вертикальной синхронизации из его разъёма на плате драйвера светодиодов в верхнем левом углу iMac.

Убедитесь, что тянете разъём параллельно плате драйвера светодиодов, прямо из его гнезда.

Шаг 6

Сожмите две защёлки разъёма кабеля данных дисплея, чтобы разблокировать его из гнезда на логической плате.

Оттяните разъём кабеля данных дисплея от его гнезда на логической плате.

Шаг 7

Поверните дисплей наружу из корпуса настолько, чтобы отсоединить кабель питания подсветки светодиодов от платы драйвера светодиодов.

Шаг 8

Приподнимите дисплей для получения зазора и отсоедините разъём кабеля термического датчика ЖК-панели от гнезда на логической плате.

Если после выполнения подключения вентилятор вращается на полной скорости, проверьте это соединение или кабель термического датчика жёсткого диска.

Шаг 9

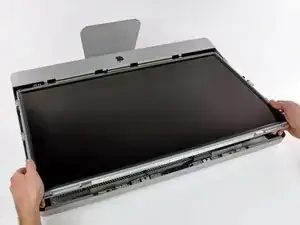

Осторожно потяните дисплей к верхнему краю iMac и выньте его из корпуса.

Шаг 10

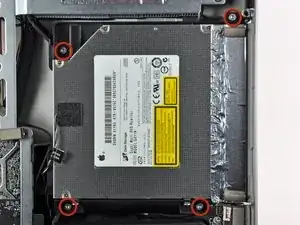

Удалите четыре винта Torx T10, которыми оптический привод крепится к корпусу.

Шаг 11

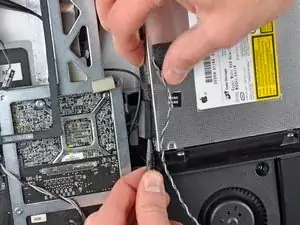

Вытяните разъём термического датчика оптического привода прямо от его гнезда на логической плате.

Шаг 12

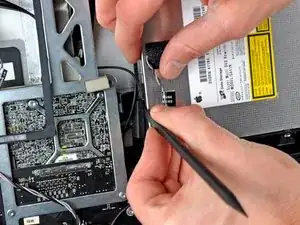

Вставьте лопаточку между разъёмом оптического привода и самим приводом.

Поверните лопаточку, чтобы слегка отделить разъём оптического привода от привода, затем используйте пальцы, чтобы оттянуть разъём от привода.

Шаг 13

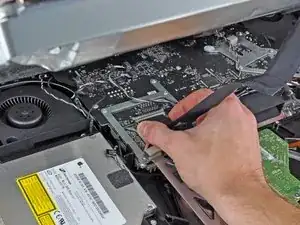

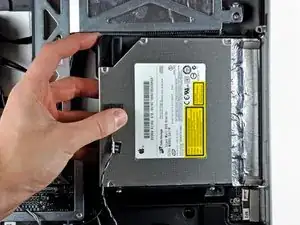

Приподнимите левый край оптического привода и отведите его от правой стороны корпуса.

При обратной сборке обратите внимание, что в лицевой панели оптического привода есть два отверстия, в которые должны входить две короткие пластиковые направляющие для правильного позиционирования.

Шаг 14

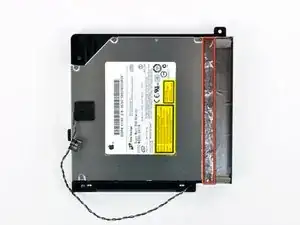

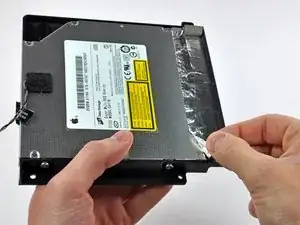

Отклейте часть алюминиевой ленты, выделенную красным, оставив остальную часть прикреплённой к чёрному пластиковому кронштейну оптического привода.

Не обязательно полностью снимать всю экранирующую ленту с кронштейна оптического привода.

Шаг 15

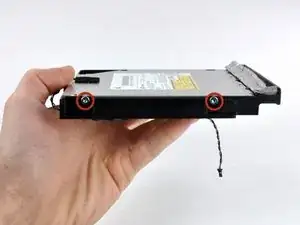

Удалите по два винта Torx T10 с каждой стороны оптического привода (всего четыре винта).

Шаг 16

Используйте острие лопатки, чтобы выдавить каждую защёлку крепления оптического привода из соответствующих посадочных пазов на нижней части привода.

Несильно поверните кронштейн оптического привода в сторону от самого привода.

Оттяните кронштейн оптического привода от открытого конца привода, следя за защёлками, которые могут зацепиться.

Шаг 17

С помощью острого конца лопатки отогните кусочек поролоновой ленты, закрывающий термический датчик оптического привода.

Плоским концом лопатки осторожно подденьте термический датчик, отделяя его от клея, которым он приклеен к оптическому приводу.

Если у вас в оптическом приводе застрял диск или что‑то ещё, у нас есть руководство по его извлечению.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
