Как превратить iMac Intel 27" EMC 2390 в хороший внешний дисплей 2K с HDMI/VGA

Для разборки вы можете обратиться к прекрасно выполненному руководству iFixit по разборке iMac Intel 27" EMC 2309 и 2374

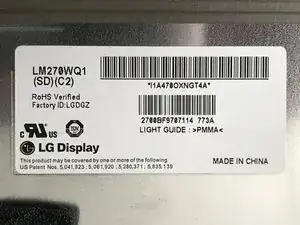

Проверьте на задней части панели маркировку и модель экрана

Скорее всего это будет дисплей LG

У меня была модель LM270WQ1 (SD)(C2)

Найдите плату управления ЖК, совместимую с вашим экраном

Я нашёл одну на AliExpress примерно за 25€ — плата управления LM270WQ1 (S2)(C2)

Теперь нужно решить, как вы хотите питать плату

Если хотите, вы можете использовать блок питания iMac, перепрофилировав его [ВНИМАНИЕ! ДЕЛАЙТЕ ЭТО ТОЛЬКО, ЕСЛИ УМЕЕТЕ РАБОТАТЬ С ВЫСОКИМ НАПРЯЖЕНИЕМ!]

В следующем шаге показано, как это сделать

Иначе можно купить простой внешний блок питания 12В 5А и использовать его

Также можно повторно использовать внутренние динамики iMac и воспроизводить звук через HDMI

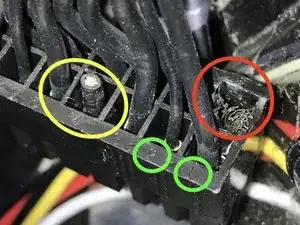

Блок питания iMac имеет 16‑контактный разъём, нумерация контактов напечатана на самом разъёме (зелёные круги)

В этом случае вам понадобятся контакты 4 и 8

Контакт 4 (жёлтый) — это 12В и обозначен как PP12V_G3H_ACDC: это питание, которое PSU выдаёт при подключении к сети (то же, что питает LED #1 на плате логики)

Контакт 8 (красный) — земля (GND)

Всегда проверяйте мультиметром, действительно ли у вас нужное напряжение!

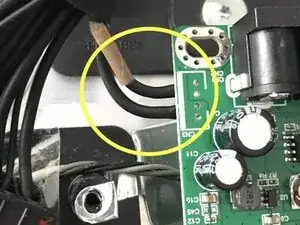

Я отрезал два провода и (временно) запаял их на платы на контакты 12V и GND.

В будущем я куплю DC‑разъём 5.5×2.1 и припаяю два кабеля туда, чтобы можно было подключать штекер прямо в гнездо питания платы — это лучший способ

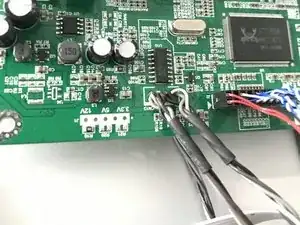

Внутренние динамики iMac имеют по 4 провода каждый: 2 для твитеров и 2 для низкочастотных динамиков

Соедините белый-белый и коричневый‑чёрный вместе

Далее можно выбрать: подключить через штекер JST по распиновке к плате (проще) или выпаять гнездо JST и припаять провода напрямую к плате

Тёмные провода — это плюс (+), белые — минус (-)

На плате управления минусы расположены снаружи, плюсы — внутри

VORN/VORP — правый минус/правый плюс, а VOLN/VOLP — левый минус/левый плюс

NB Вероятно, при включении и воспроизведении звука по HDMI вы услышите странные шумы из‑за низкого качества усилителя на плате. Но это работает и дешево, так что приемлемо.

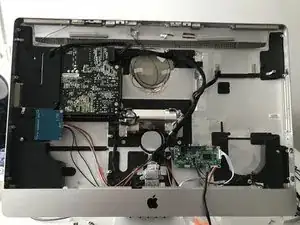

Теперь нужно установить платы внутрь корпуса

Вы можете следовать моему размещению — мне оно показалось очень удобным

Главная плата слева, там, где был установлен правый вентилятор

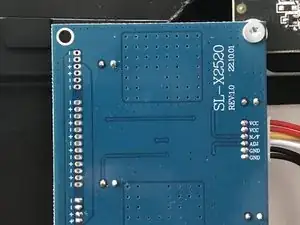

Инверторная плата с видимой задней стороной (чтобы не мешать дисплею) прикручена винтом снизу‑слева от блока питания

Для этого придётся немного сломать пластиковый выступ, который отделял блок питания от оригинальной инверторной платы iMac

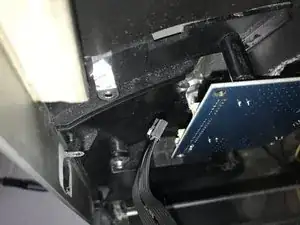

На первом изображении видно, как прикрепить плату контроллера к корпусу

Я повторно использовал один из винтов, который держал алюминиевую панель оперативной памяти

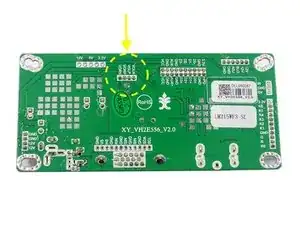

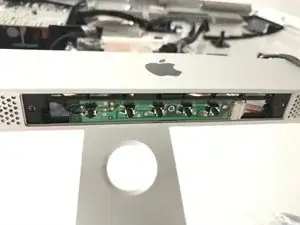

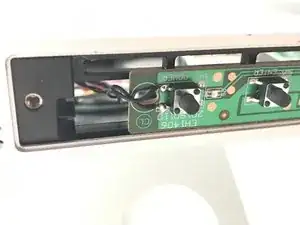

Вы также можете использовать оригинальную кнопку питания iMac! Просто отрежьте её там, где разъём, и припаяйте два провода на соответствующие контакты платы управления, где находится кнопка питания, как сделал я

Так вы сможете включать и выключать экран с помощью оригинальной кнопки питания

Я также нашёл красивый 3D‑проект для контроллера EH1406, в будущем добавлю его к дисплею iMac, поскольку это выглядит лучше EH1406 3D Print

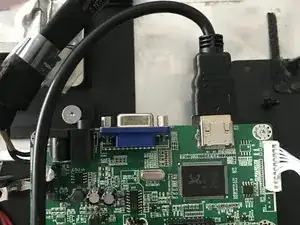

Мне не нужен VGA, поэтому я использую только HDMI

Можно использовать длинный кабель, подключить его к плате и вывести из корпуса

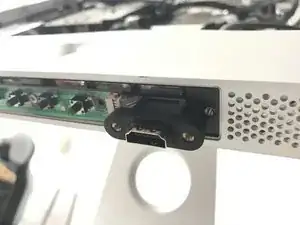

Или можно купить HDMI‑удлинитель и подключать как я (удобнее иметь отсоединяемый HDMI‑кабель)

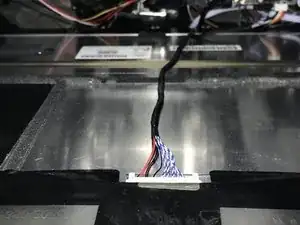

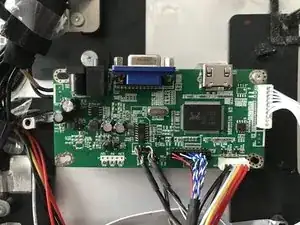

Теперь нужно подключить кабели инвертора и LVDS

Они подключаются только в одну сторону, поэтому ошибиться невозможно

После этого всё готово!

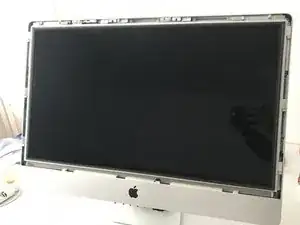

Установите дисплей на место и закрепите двумя винтами (вверху слева и внизу справа), чтобы он не двигался

Теперь подключите блок питания (если вы использовали внешний) или оригинальный кабель iMac (если перепрофилировали оригинальный блок питания)

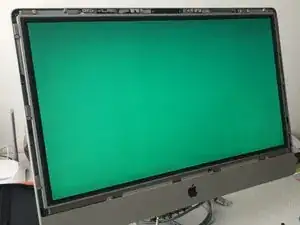

Дисплей должен включиться и пройти RGB‑тест (меняться цветами каждые 2–3 секунды), а зелёный светодиод платы управления должен загореться

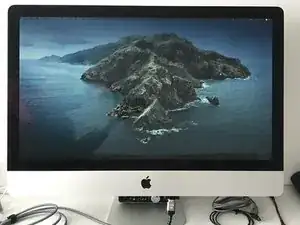

Теперь подключите HDMI‑кабель и наслаждайтесь вашим новым 27" внешним дисплеем 2K!
