iMac Intel 27" EMC 2390 Замена платы Bluetooth

Прикрепите прочную присоску рядом с каждым из двух верхних углов стеклянной панели.

Чтобы закрепить присоски, сначала расположите присоску так, чтобы подвижная ручка была параллельна поверхности стеклянной панели (как показано на второй фотографии).

Слегка прижимая присоску к стеклу, поднимите подвижную ручку до положения, когда она станет параллельна другой ручке (как показано на третьей фотографии).

Если присоски не прилипают, попробуйте очистить как стеклянную панель, так и присоску влажной мягкой безворсовой тканью. (Смочите дистиллированной водой, а при необходимости смесью дистиллированной воды и белого уксуса в равных частях для лучшего результата.)

Не используйте присоски для переноса стеклянной панели: если одна из них оторвётся, вы можете уронить и разбить экран.

Оригинальная коробка iMac подходит для хранения стеклянной панели. В противном случае используйте мягкую горизонтальную поверхность, например полотенце на столе.

Осторожно поднимите стеклянную панель перпендикулярно поверхности ЖК-экрана, чтобы освободить стальные монтажные штифты, прикреплённые вдоль нижней стороны верхнего края стеклянной панели.

Оттяните стеклянную панель от нижнего края iMac и аккуратно отложите в сторону.

Не переносите стеклянную панель с помощью присосок — если одна из них потеряет сцепление, панель может упасть и разбиться.

После безопасной установки стеклянной панели обязательно отпустите присоски, так как со временем сила всасывания может треснуть стекло.

При повторной установке тщательно очистите внутреннюю сторону стеклянной панели и поверхность ЖК-экрана: пыль или отпечатки, попавшие внутрь, будут заметны при включённом устройстве.

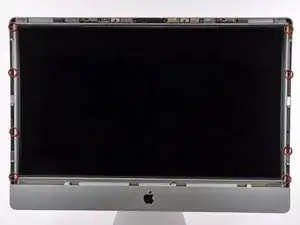

Удалите восемь винтов Torx T10, крепящих ЖК-дисплей к корпусу.

Осторожно положите iMac задней частью подставки на ровную поверхность.

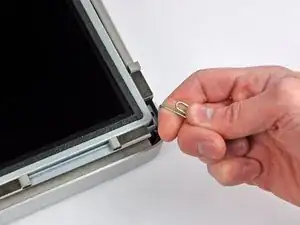

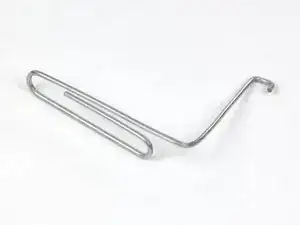

Из‑за маленьких допусков вам потребуется тонкий крючковый инструмент, чтобы приподнять дисплей из корпуса. Как видно на третьем фото, мы сделали такой инструмент из изогнутого канцелярского скрепки.

Используйте тонкий крючковый инструмент, чтобы приподнять одну сторону верхнего края дисплея за его стальную внешнюю рамку.

После приподнимания верхнего края дисплея с одной стороны удерживайте его над корпусом, пока с помощью крючкового инструмента не приподнимете другую сторону. Карандаш или ручка можно подложить под верхний край дисплея параллельно этому краю с выступом за край компьютера, чтобы подпереть первую сторону при подъёме второй.

Не приподнимайте верхний край дисплея из корпуса слишком высоко — несколько коротких ленточных кабелей всё ещё соединяют обе части.

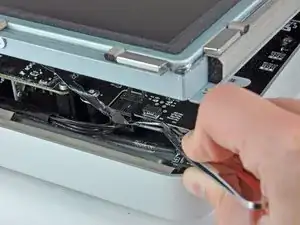

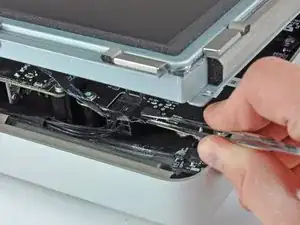

С помощью пинцета извлеките вертикальный ленточный кабель синхронизации из его разъёма на плате драйвера светодиодов в верхнем левом углу iMac.

На некоторых iMac это может быть не ленточный кабель, а четыре отдельных очень тонких и очень хрупких провода. Будьте очень осторожны: если пинцет соскользнёт с разъёма, вы с большой вероятностью вырвёте провод из сборки.

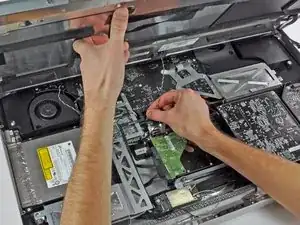

Поверните дисплей наружу из корпуса достаточно, чтобы отключить кабель питания подсветки LED от платы драйвера светодиодов.

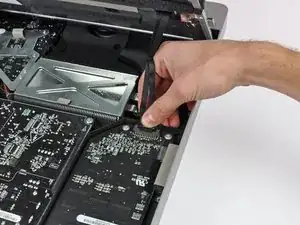

Сожмите две фиксирующие ручки разъёма кабеля данных дисплея, чтобы разблокировать его из разъёма на логической плате.

Оттяните разъём кабеля данных дисплея от его гнезда на логической плате.

При отключении этого кабеля будьте крайне осторожны: и разъём кабеля, и гнездо на логической плате чрезвычайно хрупкие. При повторном подключении используйте как можно меньше силы.

Поднимите дисплей для получения зазора, чтобы отключить разъём кабеля температурного датчика ЖК-экрана от его гнезда на логической плате.

Если после сборки вентилятор вращается на полной скорости, проверьте это соединение или кабель температурного датчика жёсткого диска. Гнездо разъёма температурного датчика очень хрупкое, поэтому при повторном подключении будьте очень осторожны.

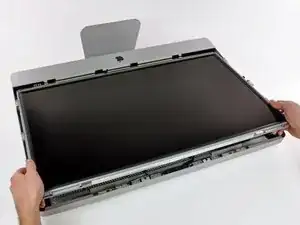

Осторожно потяните дисплей к верхнему краю iMac и выньте его из корпуса.

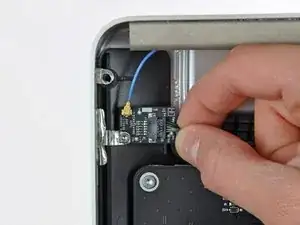

Отключите кабель Bluetooth, оттянув его разъём от гнезда на плате Bluetooth.

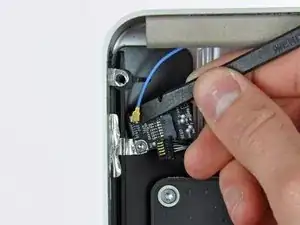

Используйте плоский конец лопатки, чтобы поддеть разъём антенны Bluetooth и поднять его с платы Bluetooth.

После удаления следующего винта плата Bluetooth полностью освободится от креплений и может упасть.

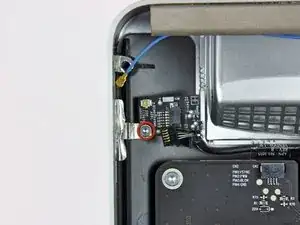

Удалите один винт Torx T8, крепящий плату Bluetooth к корпусу.

При сборке не затягивайте этот винт слишком сильно. Он ввертывается в пластик, который легко срывается.
