Замена платы SD в iMac Intel 27" EMC 2390

Используйте это руководство для замены неисправной платы SD.

Шаг 1

Прикрепите прочные присоски рядом с двумя верхними углами стеклянной панели.

Чтобы зафиксировать присоски, сначала расположите присоску так, чтобы подвижная рукоятка была параллельна поверхности стеклянной панели (см. второе изображение).

Легко прижимая присоску к стеклу, поднимите подвижную рукоятку до тех пор, пока она не станет параллельна другой рукоятке (см. третье изображение).

Если присоски не прилипают, попробуйте очистить как стеклянную панель, так и присоску мягкой безворсовой тканью, слегка влажной. (Смочите дистиллированной водой, а при необходимости — смесью дистиллированной воды и белого уксуса в равных пропорциях для лучшего результата.)

Не используйте присоски для переноски стекла дисплея, так как при отрыве одной из них вы можете уронить и разбить стекло.

Оригинальная коробка iMac подходит для хранения стеклянной панели. В противном случае используйте горизонтальную поверхность с прокладкой, например полотенце на столе.

Шаг 2

Осторожно приподнимите стеклянную панель перпендикулярно плоскости ЖК-экрана, достаточно чтобы освободить стальные направляющие штифты, прикреплённые под краем по верхней стороне стеклянной панели.

Оттяните стеклянную панель от нижнего края iMac и аккуратно отложите в сторону.

Не используйте присоски для переноски стеклянной панели — если одна из них потеряет сцепление, панель может упасть и разбиться.

После того как Вы безопасно положили стеклянную панель, обязательно отпустите присоски, так как длительное вакуумное воздействие может привести к растрескиванию стекла.

При обратной установке тщательно очистите внутреннюю поверхность стеклянной панели и лицевую поверхность ЖК-экрана, так как пыль или отпечатки, оказавшиеся внутри, будут заметны при включённом устройстве.

Шаг 3

Удалите восемь винтов Torx T10, крепящих ЖК-экран к корпусу.

Шаг 4

Аккуратно уложите iMac стойкой вниз на ровную поверхность.

Из-за плотной подгонки потребуется тонкий крючковый инструмент, чтобы приподнять дисплей из корпуса. Как видно на третьем изображении, мы сделали его из согнутого скрепки.

Используйте тонкий крючковый инструмент, чтобы приподнять одну сторону верхнего края дисплея за его стальную наружную рамку.

После приподнимания верхнего края дисплея с одной стороны удерживайте его приподнятым, пока с помощью крючка не приподнимете другую сторону. Можно подложить карандаш или ручку под верхний край дисплея параллельно ему и с выходом за край компьютера, чтобы подпереть первую сторону при подъёме второй.

Не поднимайте верхний край дисплея из корпуса слишком высоко, поскольку несколько коротких ленточных кабелей всё ещё соединяют компоненты.

Шаг 5

Используя пинцет, вытяните вертикальный ленточный кабель синхронизации из его гнезда на плате драйвера светодиодов в верхнем левом углу iMac.

На некоторых iMac это может быть не ленточный кабель, а четыре отдельных очень тонких и хрупких провода. Будьте очень осторожны: если пинцет соскользнёт с разъёма, вы с большой вероятностью выдернете провод из сборки.

Шаг 6

Поверните дисплей из корпуса достаточно, чтобы отключить кабель питания подсветки светодиодов от платы драйвера светодиодов.

Шаг 7

Сожмите обе защёлки разъёма кабеля данных дисплея, чтобы разблокировать его из гнезда на логической плате.

Оттяните разъём кабеля данных дисплея от его гнезда на логической плате.

Будьте очень осторожны при отключении этого кабеля: и разъём кабеля, и гнездо на логической плате чрезвычайно хрупки. При подключении кабеля позже используйте как можно меньше усилия.

Шаг 8

Поднимите дисплей для получения зазора, чтобы отключить разъём кабеля термодатчика ЖК-экрана от его гнезда на логической плате.

Если после завершения вентилятор работает на полной скорости, проверьте это соединение или кабель термодатчика жёсткого диска. Гнездо разъёма термодатчика очень хрупкое, поэтому при повторном подключении будьте максимально аккуратны.

Шаг 9

Осторожно потяните дисплей к верхнему краю iMac и выньте его из корпуса.

Шаг 10

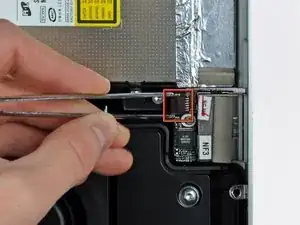

Возьмите разъём кабеля платы SD пинцетом и тяните его прямо от гнезда на плате SD.

Шаг 11

Удалите один винт Torx T8, крепящий плату SD к корпусу.

Шаг 12

Поднимите свободный конец платы SD, чтобы освободить её от пластикового корпуса вентилятора оптического привода, затем оттяните плату от края корпуса, чтобы освободить два монтажных штифта.

Заключение

Для сборки устройства следуйте инструкциям в обратном порядке.

Перевод руководства с ifixit.com
