Замена вентилятора оптического привода iMac Intel 27" EMC 2390

Прикрепите прочную присоску рядом с каждым из двух верхних углов стеклянной панели.

Чтобы установить присоски, сначала расположите присоску так, чтобы подвижная ручка была параллельна поверхности стеклянной панели (см. вторую фотографию).

Легко прижимая присоску к стеклу, поднимите подвижную ручку до упора, пока она не станет параллельна другой ручке (см. третью фотографию).

Если присоски не хотят держаться, попробуйте очистить стеклянную панель и присоску влажной мягкой безворсовой тканью. (Смочите дистиллированной водой, а при необходимости используйте смесь дистиллированной воды и белого уксуса в равных частях для лучшего результата.)

Не используйте присоски для переноски стекла дисплея — если одна из них оторвётся, вы можете уронить и разбить экран.

Оригинальная коробка iMac — хорошее место для хранения стеклянной панели. В противном случае подойдёт мягкая горизонтальная поверхность, например полотенце на столе.

Аккуратно поднимите стеклянную панель перпендикулярно лицевой стороне ЖК-экрана, чтобы освободить стальные крепёжные штифты, прикреплённые к нижней стороне верхнего края панели.

Оттяните стеклянную панель от нижнего края iMac и аккуратно отложите её в сторону.

Не носите стеклянную панель на присосках — если одна из них потеряет сцепление, панель может упасть и разбиться.

После того как Вы положите стеклянную панель, обязательно отпустите присоски, так как сила всасывания со временем может привести к растрескиванию стекла.

При обратной сборке тщательно очистите внутреннюю поверхность стекла и лицевая сторону ЖК-экрана, так как пыль или отпечатки пальцев, попавшие внутрь, будут заметны при включённом устройстве.

Удалите восемь винтов Torx T10, крепящих ЖК-экран к внешнему корпусу.

Аккуратно положите iMac лицевой стороной вниз на ровную поверхность.

Из‑за малых зазоров придётся использовать тонкий инструмент с крючком, чтобы приподнять дисплей из внешнего корпуса. На третьем снимке показано, как мы сделали такой инструмент из согнутой скрепки.

Используйте тонкий инструмент с крючком, чтобы приподнять одну сторону верхнего края дисплея за его стальную внешнюю рамку.

Подняв верхний край дисплея с одной стороны, удерживайте его приподнятым, пока с помощью крючка не поднимете другую сторону.

Не поднимайте верхний край дисплея из внешнего корпуса слишком далеко — между компонентами всё ещё подключено несколько коротких ленточных кабелей.

Пальцами аккуратно вытащите кабель вертикальной синхронизации из его разъёма на плате драйвера подсветки в верхнем левом углу iMac.

Вынимая разъём, тяните его параллельно плате драйвера подсветки, прямо наружу из гнезда.

Сожмите две защёлки разъёма кабеля данных дисплея, чтобы разблокировать его от гнезда на логической плате.

Оттяните разъём кабеля данных дисплея от его гнезда на логической плате.

Поверните дисплей наружу из внешнего корпуса настолько, чтобы отсоединить кабель питания подсветки от платы драйвера подсветки.

Поднимите дисплей для получения достаточного зазора, чтобы отсоединить разъём кабеля термодатчика ЖК от его гнезда на логической плате.

Если после сборки вентилятор работает на полной скорости, проверьте это соединение или кабель термодатчика жёсткого диска.

Аккуратно потяните дисплей в сторону верхнего края iMac и выньте его из внешнего корпуса.

Снимите четыре винта Torx T10, крепящие оптический привод к внешнему корпусу.

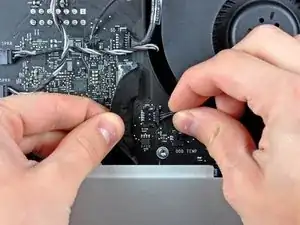

Потяните разъём термодатчика оптического привода прямо от его гнезда на логической плате.

Вставьте лопаточку между разъёмом оптического привода и самим приводом.

Поверните лопаточку, чтобы слегка разъединить разъём оптического привода и привод, затем пальцами вытяните разъём от привода.

Поднимите левый край оптического привода слегка вверх и оттяните его от правой стороны внешнего корпуса.

При обратной сборке обратите внимание, что на передней панели оптического привода есть два отверстия, в которые должны войти две короткие пластиковые направляющие для правильного позиционирования.

Аккуратно сдвиньте ленточный кабель платы задних разъёмов, чтобы открыть скрытый под ним разъём вентилятора оптического привода.

Отключите вентилятор оптического привода, потянув его разъём от гнезда на логической плате.

Снимите один винт Torx T10, крепящий вентилятор оптического привода к внешнему корпусу.

Оттяните вентилятор оптического привода от внешнего корпуса, чтобы снять его с трёх пластиковых стоек по периметру.

Аккуратно выведите вентилятор оптического привода из iMac, следя за тем, чтобы кабели не застряли.
