Замена платы Bluetooth в iMac Intel 27" EMC 2429

Прикрепите по одному прочному присоске рядом с каждым из двух верхних углов стеклянной панели.

Чтобы закрепить присоски, сначала расположите присоску так, чтобы подвижная ручка была параллельна поверхности стеклянной панели (как показано на второй картинке).

Легко прижимая присоску к стеклу, поднимите подвижную ручку до тех пор, пока она не станет параллельна другой ручке (как показано на третьей картинке).

Если присоски отказываются держаться, попробуйте очистить и стеклянную панель, и присоску мягкой безворсовой тканью, слегка увлажнённой. (Увлажните дистиллированной водой, а при необходимости — смесью дистиллированной воды и белого уксуса в равных частях для лучшего результата.)

Не переносите стекло с помощью присосок: если одна из них потеряет сцепление, вы можете уронить и разбить экран.

Оригинальная коробка iMac подойдёт для хранения стеклянной панели. В противном случае используйте мягкую горизонтальную поверхность, например полотенце на столе.

Осторожно приподнимите стеклянную панель перпендикулярно поверхности ЖК-экрана, чтобы освободить стальные монтажные штифты, прикреплённые к нижней стороне верхнего края стекла.

Оттяните стеклянную панель от нижнего края iMac и аккуратно отложите её в сторону.

Не переносите стеклянную панель с помощью присосок — если одна из них потеряет захват, панель может упасть и разбиться.

После того как вы безопасно отложили стекло, обязательно отпустите присоски, поскольку со временем сила всасывания может привести к трещинам в стекле.

При обратной установке тщательно очистите внутреннюю сторону стеклянной панели и поверхность ЖК-экрана: пыль или отпечатки, застрявшие внутри, будут заметны при включённом компьютере.

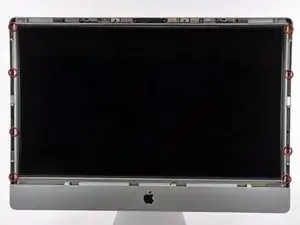

Удалите восемь винтов Torx T10, крепящих ЖК-экран к внешнему корпусу.

Осторожно: не касайтесь поверхности дисплея — жир с пальцев может оставить трудноудаляемые следы.

При необходимости снимите экранирующие прокладки EMI, расположенные близко к верхнему центральному краю сборки дисплея.

Осторожно положите iMac стойкой вниз на ровную поверхность.

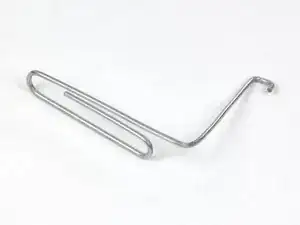

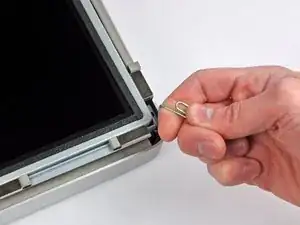

Из‑за маленьких допусков вам придётся использовать тонкий крючковый инструмент, чтобы приподнять дисплей из корпуса. Как видно на первой картинке, мы сделали такой инструмент из согнутой канцелярской скрепки. Подойдут и наклонённые пинцеты.

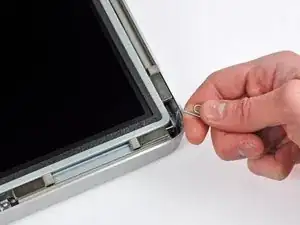

Используйте тонкий крючковый инструмент, чтобы приподнять одну сторону верхнего края дисплея за его стальную внешнюю рамку.

После того как вы приподняли верхний край дисплея с одной стороны, удерживайте его приподнятым, пока с помощью крючкового инструмента не приподнимете другую сторону.

Поднимите и удерживайте дисплей достаточно высоко, чтобы получить доступ к кабелям.

Не поднимайте верхний край дисплея из корпуса слишком сильно — несколько коротких ленточных кабелей всё ещё соединяют эти части.

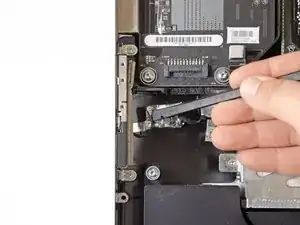

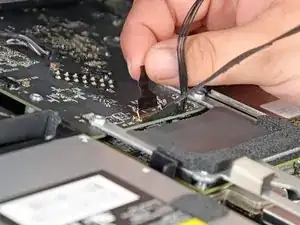

Отключите кабель вертикальной синхронизации в верхнем левом углу экрана. Используйте наконечник плоского лопатки, чтобы нажать на боковые защёлки разъёма и аккуратно «пошагово» вынуть его из гнезда.

В этой операции ваши руки будут близко к открытому заднему виду блока питания. Чтобы избежать поражения высоким напряжением от многочисленных больших конденсаторов, не прикасайтесь к задней стороне блока питания.

Отключите кабель драйвера подсветки светодиодов вручную, нажав на защёлку и сдвинув его в сторону нижней части дисплея.

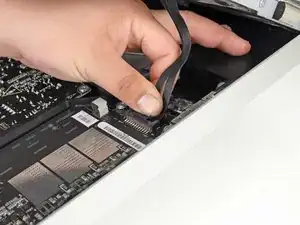

Потяните чёрную вкладку прямо вверх, чтобы разблокировать фиксатор разъёма ZIF кабеля данных дисплея.

Не тяните слишком сильно, иначе вы повредите разъём и гнездо.

Продолжайте подтягивать чёрную вкладку вверх в сторону верхней части устройства, чтобы отсоединить кабель данных дисплея.

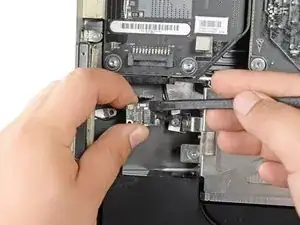

С помощью наконечника плоской лопатки отключите кабель питания дисплея рядом с кабелем данных дисплея.

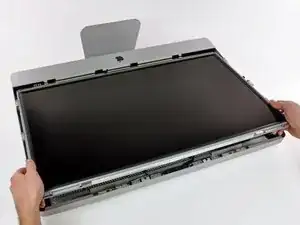

Осторожно потяните дисплей к верхнему краю iMac и выньте его из корпуса.

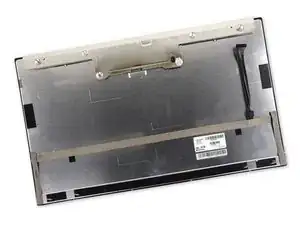

Положите дисплей лицевой стороной вниз на ровную мягкую поверхность.

Если вы заменяете панель дисплея, потребуется перенести дополнительные компоненты со старой панели на новую. Сравните тыльную сторону старого дисплея с новой панелью. Обратите внимание на все кабели, датчики и пенопластовые прокладки, отсутствующие на новой панели.

Если провод или кабель находятся под клейкой лентой, сначала снимите ленту. Не тяните за сам кабель.

Если кабель приклеен к корпусу, используйте нагреватель iOpener или фен, чтобы размягчить клей. Затем можно поддеть под кабель монтажной лопаткой, чтобы ослабить его. Никогда не тяните за деликатные разъёмы.

Поддвиньте монтажный медиатор под кусочки пенопластовой прокладки, чтобы отделить их от дисплея, и аккуратно снимите. Для повторного крепления к новому дисплею может понадобиться двусторонний скотч.

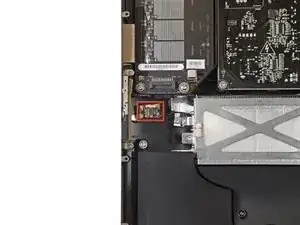

Плата Bluetooth находится вдоль левого края корпуса iMac, чуть ниже драйвера подсветки светодиодов.

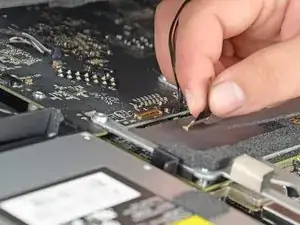

Используйте плоский конец лопатки, чтобы аккуратно поддеть антенный кабель и снять его с гнезда.

Не отключайте антенну, тянув за её кабель, так как это может повредить антенну или её гнездо.

Удалите винт T8 Torx, фиксирующий плату Bluetooth в корпусе.

Не пытайтесь полностью извлечь плату пока — она всё ещё подключена кабелем.

Снимите ленту, обёрнутую вокруг платы Bluetooth, соблюдая осторожность, чтобы не натянуть сильно подключённый кабель.

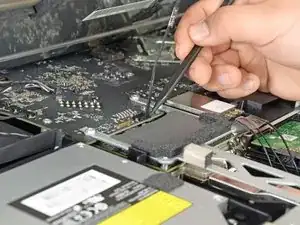

Используйте плоский конец лопатки, чтобы вынуть кабель передачи данных Bluetooth из его разъёма и извлечь плату Bluetooth.
