Сборка шейки iMac G4 (и возвращение пружины на место)
Здравствуйте, я покажу, как собирать и разбирать шейку iMac G4, когда пружина могла выскочить из подшипника. Требуется лишь один специальный инструмент: щипцы для стопорных колец с расширяющимся действием при нажатии. Это волшебный инструмент, который поможет вернуть пружину на место.
Благодарности этому видео, которое подсказало мне верное направление с инструментом: https://www.youtube.com/watch?v=B3AObCdr...
Другой инструмент (в дополнение к различным торксам) — обычные бумажные ножницы с заострёнными кончиками, которых обычно достаточно, чтобы открыть магический винт, который придумала Apple, чтобы ограничить доступ к шейке. Если винт очень тугой, можно использовать щипцы для стопорных колец с одной стороны и ножницы с другой.
Шаг 1

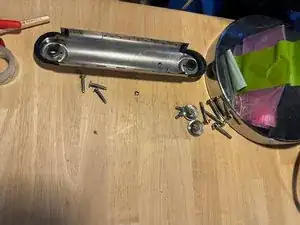

Чтобы прояснить: вам не нужно снимать шейку с монитора и подставки. Я сделал это, так как полностью заменил сам компьютер на Mac Mini и старый дисплей на современный портативный монитор, и поэтому заменял кабель в шейке. Если вы лишь хотите вернуть пружину на место, можно оставить всё вместе и открыть только шейку.
Шаг 2
Специальные винты Apple с тремя отверстиями можно открыть бумажными ножницами (с острыми кончиками) или щипцами для стопорных колец (или комбинацией обоих инструментов по обеим сторонам).
Шаг 3

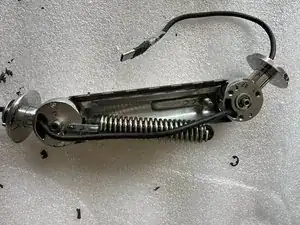

Снимите одну сторону крышки, используя щипцы для стопорных колец на специальном винте Apple (и ножницы с другой стороны, если требуется). Старайтесь удерживать другую крышку на месте, но если она отойдёт — это не проблема.
Шаг 4

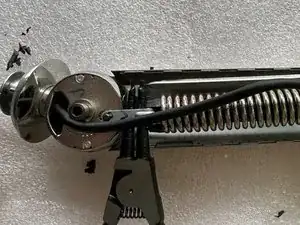

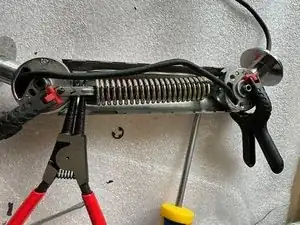

Теперь вставьте щипцы для стопорных колец в пространство между нижней частью пружины и шарниром. Закрывая щипцы, вы должны суметь растянуть пружину так, чтобы верхняя часть шарнира защёлкнулась на месте. Возможно, захочется зафиксировать пружину струбциной.
Шаг 5
Следуя этой процедуре, вы должны суметь вернуть ослабшую пружину на место. Удачи!
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
