Замена модема PowerBook G4 Aluminum 12" 1–1.5 ГГц

Используйте монету, чтобы повернуть винт фиксации батареи на 90 градусов вправо.

Поднимите батарею и выньте её из компьютера.

Удалите четыре винта Phillips с крышки отсека оперативной памяти.

Сдвиньте крышку отсека памяти в сторону от отделения памяти.

Снимите длинный чёрный винт Phillips рядом с модулем памяти.

Снимите маленькую экранирующую пластину (EMI) под чёрным винтом.

На клавиатуре снимите клавиши F1, F2, F11 и F12.

Это выглядит страшно — сделайте глубокий вдох прежде чем продолжить. Разместите указательный палец под верхним левым углом клавиши и поднимите вверх до щелчка. Затем переместите палец к левой кромке клавиши и поднимите вверх, чтобы снять клавишу.

Вы освобождаете две защёлки слева от клавиши из двух маленьких отверстий в ножничном механизме.

При установке клавиш обратно разместите клавишу прямо над слотом и нажмите вниз, пока не услышите щелчок, фиксирующий клавишу на месте.

Используйте ноготь или маленькую крестовую отвёртку, чтобы оторвать серые наклейки, закрывающие каждый винт.

Удалите два коротких винта Phillips.

Поднимите клавиатуру за клавиши Esc и Eject и аккуратно поднимайте вверх, пока клавиатура не станет вертикальной.

Возьмитесь за шлейф разъёма клавиатуры рядом с коннектором и отсоедините его от логической платы.

Удалите три винта Phillips 2.5 мм внутри отсека батареи.

Поверните компьютер на 90 градусов по часовой стрелке и удалите два винта Phillips с корпуса.

Внешние винты корпуса имеют длину примерно 1/4 дюйма.

Снова поверните компьютер на 90 градусов по часовой стрелке и удалите только нижний винт по обеим сторонам шарнира.

Поверните компьютер ещё на 90 градусов по часовой стрелке и удалите два винта Phillips на внешней стенке отсека батареи.

Примечание: при сборке эти два винта имеют длинную шейку.

Переверните компьютер и откройте его.

Удалите следующие 14 винтов:

Шесть винтов Phillips 2.5 мм по обеим сторонам области клавиатуры.

Пять винтов Phillips 4.5 мм в левой половине области клавиатуры.

Один шестигранный винт 7 мм в верхнем левом углу верхнего корпуса (подойдёт Torx T6).

Один винт Phillips 15 мм в верхней средней части области клавиатуры.

Один шестигранный винт 16.5 мм в верхнем правом углу верхнего корпуса (также подойдёт Torx T6).

Этот шаг чрезвычайно сложен и может повредить компьютер. Легко вытащить разъём с красным и чёрным проводами (питание) из материнской платы. Если это произойдёт, почти невозможно починить.

Отклейте два куска фольгированной ленты с левой стороны области клавиатуры.

Разъёмы на концах кабелей очень плотно закреплены в сокетах на логической плате. Тянуть за сам кабель нельзя — это либо отделит кабель от его разъёма, либо вырвёт сокет с платы.

Аккуратно отсоедините кабели микрофона и питания от логической платы. С помощью ногтей или стоматологической ложки аккуратно подденьте разъёмы из их гнёзд. Убедитесь, что вы тянете только за разъём, а не за сокет.

Начиная с одного из верхних углов рядом с экраном, обойдите рамку, отделяя верхний корпус от нижнего.

С помощью отвёртки аккуратно отожмите два серых пластиковых зажима внутри отсека батареи, чтобы снять правую часть верхнего корпуса.

Есть ещё два серых пластиковых зажима, удерживающих левую часть верхнего корпуса. Они труднодоступны, так как скрыты до разборки. Они находятся в тех же позициях, что и два в отсеке батареи, но по другую сторону от трекпада. Попробуйте вставить плоский инструмент в отверстия зажимов и сдвинуть зажимы внутрь (в сторону экрана), чтобы они отщёлкнулись и освободили левую часть верхнего корпуса.

Снимите верхний корпус с компьютера.

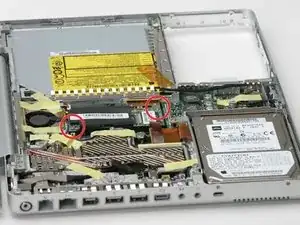

Удалите два винта Phillips из уголков модема.

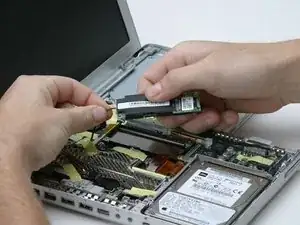

Подденьте модем со стороны трекпада и приподнимите его.

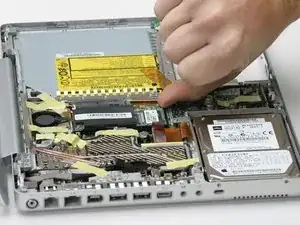

Отсоедините кабель модема от самого модема.
