Замена правого петлевого механизма дисплея PowerBook G4 Aluminum 12" 1–1.5 ГГц

Используйте монету, чтобы повернуть фиксатор батареи на 90 градусов вправо.

Выньте батарею из компьютера.

Снимите четыре винта с крестообразным шлицем с крышки отсека памяти.

Сдвиньте крышку отсека памяти в сторону от отсека.

Удалите длинный черный винт с крестообразным шлицем рядом с картой памяти.

Снимите маленькую экранирующую пластину (EMI) под черным винтом.

Опустите дверцу на правой стороне отсека батареи.

Используйте лопатку или плоскую отвертку, чтобы отсоединить антенну Airport от карты.

Возьмитесь за пластиковую защелку и полностью вытяните карту.

На клавиатуре снимите клавиши F1, F2, F11 и F12.

Это пугает — сделайте глубокий вдох перед продолжением. Поместите указательный палец под верхний левый угол клавиши и поднимите вверх до щелчка. Затем перенесите палец к левому краю клавиши и поднимите вверх, чтобы снять клавишу.

Вы освобождаете два язычка слева от клавиши из двух маленьких отверстий в ножничном механизме.

При установке клавиш поместите клавишу прямо над пазом и нажмите вниз, пока не услышите, как клавиша защелкнётся на месте.

Используйте ноготь или маленькую плоскую отвертку, чтобы отогнуть серые наклейки, закрывающие каждый винт.

Удалите два коротких винта с крестообразным шлицем.

Поднимите клавиатуру за клавиши Esc и Eject и аккуратно поднимите, пока клавиатура не станет вертикальной.

Возьмите шлейф разъёма клавиатуры рядом с разъёмом и отсоедините его от логической платы.

Снимите три винта с крестообразным шлицем 2.5 мм внутри отсека батареи.

Поверните компьютер на 90 градусов по часовой стрелке и снимите два винта с крестообразным шлицем с корпуса.

Внешние винты корпуса примерно 1/4 дюйма в длину.

Поверните компьютер ещё на 90 градусов по часовой стрелке и снимите только нижний винт с каждой стороны петли.

Поверните компьютер ещё на 90 градусов по часовой стрелке и снимите два винта с крестообразным шлицем на внешней стенке отсека батареи.

Примечание: при сборке эти два винта имеют длинные шейки.

Переверните компьютер и откройте его.

Удалите следующие 14 винтов:

Шесть винтов с крестообразным шлицем 2,5 мм по обеим сторонам области клавиатуры.

Пять винтов с крестообразным шлицем 4,5 мм на левой половине области клавиатуры.

Один винт 7 мм с шестигранной головкой в верхнем левом углу верхней крышки (отвертка T6 Torx подойдёт).

Один винт с крестообразным шлицем 15 мм в верхней средней части области клавиатуры.

Один винт 16,5 мм с шестигранной головкой в верхнем правом углу верхней крышки (также подойдёт отвертка T6 Torx).

Этот шаг чрезвычайно сложен и может повредить компьютер. Легко вытащить разъём с красным и черным проводами (питание) из материнской платы. Если это произойдёт, почти невозможно исправить.

Отклейте две фольгированные ленты слева от области клавиатуры.

Разъёмы на концах кабелей очень плотно закреплены в гнёздах на логической плате. Тянуть за сам кабель нельзя — это либо отделит кабель от разъёма, либо вырвёт гнездо из платы.

Аккуратно отсоедините кабели микрофона и питания от логической платы. Используя ногти или стоматологическую пилочку, осторожно подденьте разъёмы, извлекая их из гнёзд. Убедитесь, что вы тянете только за разъём, а не за гнездо.

Начиная с одного из верхних углов рядом с экраном, продвигайтесь вокруг рамки, отделяя верхнюю крышку от нижней.

Используя отвертку, аккуратно освободите два серых пластмассовых зажима внутри отсека батареи, чтобы снять правую часть верхней крышки.

Ещё два серых пластмассовых зажима удерживают левую часть верхней крышки. Они не очень легко поддаются, так как перед разборкой их не видно. Они находятся в том же положении, что и два в отсеке батареи, но с противоположной стороны трекпада. Попробуйте вставить плоский инструмент в отверстия зажимов и сдвинуть зажимы внутрь (в сторону экрана), чтобы они отщёлкнулись и освободили левую часть верхней крышки.

Снимите верхнюю крышку с компьютера.

Отклейте желтую ленту, фиксирующую кабель инвертора рядом с вентилятором.

Удалите следующие восемь винтов:

Один крестообразный винт 4,5 мм рядом с модемом.

Три крестообразных винта 6 мм рядом с дисплеем.

Два больших крестообразных винта 7,5 мм с прикреплёнными пружинами.

Два крестообразных винта 13 мм: один на нижней левой стороне радиатора и один между вентилятором и оптическим приводом.

Отклейте кабель Bluetooth с правой стороны вентилятора.

Поднимите кабель инвертора одной рукой и аккуратно проведите его вокруг радиатора. Кабель инвертора всё ещё подключён к плате логики, поэтому избегайте чрезмерного натяжения кабеля.

Поддерживая радиатор обеими руками, осторожно извлеките его из компьютера. Будьте осторожны, чтобы не согнуть медную тепловую трубку, соединяющую две секции радиатора.

Если нужно вернуть радиатор обратно в ноутбук, у нас есть руководство по теплопроводящей пасте, которое облегчает замену термопасты.

Удалите единственный крестообразный винт, закрепляющий плату датчика Холла на оптическом приводе.

Снимите кабель, соединяющий плату датчика Холла с платой DC-to-DC.

Используйте лопатку или кончик пальца, чтобы отсоединить кабель датчика Холла от платы DC-to-DC.

Используйте оранжевую пластиковую петлю, чтобы отсоединить кабель жесткого диска от платы логики.

Удалите два крестообразных винта, закрепляющие кронштейн жесткого диска в металлическом каркасе.

Поднимите жесткий диск и выньте его из компьютера.

Используйте лопатку или кончик пальца, чтобы отсоединить кабель индикатора сна от платы DC-to-DC.

Удалите следующие пять винтов/стойок с платы DC-to-DC:

Один крестообразный винт 3,5 мм в нижнем правом углу.

Два крестообразных винта 3 мм по обе стороны контактов батареи.

Один крестообразный винт 10 мм в верхнем правом углу.

Одна стойка 14 мм длиной с резьбой 4 мм в верхнем левом углу. Эту стойку можно снять либо головкой на 4 мм, либо плоскогубцами с тонкими носами.

Снимите серебристые EMI-пластины, расположенные рядом с контактами батареи.

Используйте лопатку, чтобы поддеть край платы DC-to-DC, ближайший к дисплею, и выньте плату из компьютера.

Удалите три крестообразных винта, закрепляющие модем и экран модема на плате логики.

Отсоедините модем от платы логики, приподняв нижний край модема. Пока не снимайте модем полностью — он всё ещё подключён к плате RJ-11.

Переверните модем и отсоедините кабель RJ-11.

Разъёмы на концах кабелей часто очень плотно закреплены в разъёмах на плате логики. Тянув непосредственно за кабель, вы либо отделите кабель от разъёма, либо разъём от платы логики.

Осторожно отсоедините шесть указанных разъёмов от платы логики. Чтобы отсоединить четыре белых разъёма, используйте ногти или стоматологическую лопатку, чтобы аккуратно поддеть разъёмы от их гнёзд. Убедитесь, что вы тянете только за разъём, а не за гнездо.

Поднимите кабель среднего динамика из нижнего левого угла вентилятора и разъедините две секции кабеля.

Снимите кабель микрофона из его канала в металлическом каркасе.

Удалите следующие девять винтов:

Четыре крестообразных винта 3 мм вдоль левого края и рядом с вентилятором.

Один крестообразный винт 4 мм в нижнем левом углу.

Два крестообразных винта 6 мм рядом с левым шарниром.

Один крестообразный винт 9 мм в верхнем левом углу вентилятора.

Один крестообразный винт 12 мм прямо над местом, где находился жёсткий диск.

Отклейте желтую ленту, фиксирующую кабель данных дисплея к металлическому каркасу, и выведите кабель данных дисплея из его паза в каркасе.

Удалите вновь обнаруженный крестообразный винт рядом с платой RJ-11.

В некоторых компьютерах могут быть два крестообразных винта, закрепляющие плату RJ-11 в металлическом каркасе.

Поднимите плату RJ-11 с левой стороны и удалите один крестообразный винт, скрытый под ней.

Возможно, потребуется снять металлический щит над платой RJ-11, прежде чем вы сможете её приподнять.

Поднимите и снимите серебристые контакты ЭМИ, расположенные над портами с левой стороны компьютера.

Оттяните оранжевый кабель оптического привода одной рукой, а другой рукой поднимите переднюю часть металлической рамки над кабелем оптического привода.

Выведите микрофонный кабель из его канала в верхнем правом углу рамки.

Металлическая рамка теперь должна быть свободна и может быть вынута из компьютера. Будьте осторожны при снятии рамки, чтобы ни один из кабелей не зацепился за неё.

При сборке ноутбука убедитесь, что два провода проходят через петлю металла на рамке в верхнем правом углу — серебристый провод под прямым углом и тонкий чёрный микрофонный кабель. Третий провод, идущий снизу рамки, проходит поверх вентилятора. Четвёртый провод из этого угла непосредственно прикреплён к рамке.

Выкрутите два винта с крестовой шлицей (Phillips) с нижнего правого края платы.

При обратной сборке обратите внимание на пластиковую деталь непосредственно справа от винтов. Убедитесь, что вы не забыли установить её на место перед затягиванием винтов платы.

Не поднимайте плату полностью, не отключив сначала коннектор питания DC-In, расположенный под платой.

Частично приподнимите плату со стороны оптического привода.

Отключите разъём питания DC-In с нижней стороны платы.

Удалите два винта Phillips 6 мм из верхнего правого угла компьютера.

Снимите освободившийся небольшой металлический кронштейн.

Удалите два утопленных винта Phillips на правой стороне оптического привода.

Поднимите оптический привод за его передний левый угол и выньте его из компьютера.

Если в оптическом приводе застрял CD или другой предмет, у нас есть руководство по ремонту оптического привода.

Отключите многоцветный разъём, сдвинув его влево.

Отключите серебристый Bluetooth-кабель, потянув его вертикально вверх.

Удалите один винт Phillips с правой стороны платы.

Выньте плату Bluetooth из компьютера.

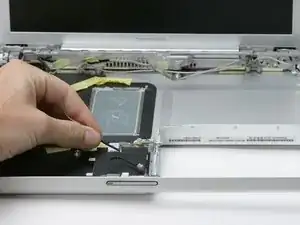

Отклейте жёлтую ленту с правой стороны сабвуфера.

Удалите один винт Phillips с правой стороны сабвуфера, под снятой лентой.

Снимите жёлтую ленту, фиксирующую оставшиеся кабели по боковой части сабвуфера.

Отодвиньте сабвуфер от экрана и выньте его из компьютера.

Сабвуфер приклеен к корпусу, поэтому может потребоваться небольшое усилие.

Выведите антенну Airport Extreme из слота карты и нижнего корпуса, при необходимости снимая ленту.

Поместите ткань между экраном и нижним корпусом.

Закройте нижний корпус и переверните ноутбук.

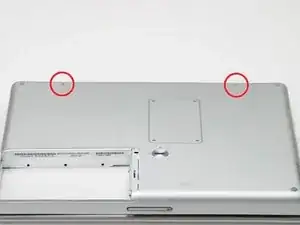

Снимите два винта Phillips с нижнего корпуса.

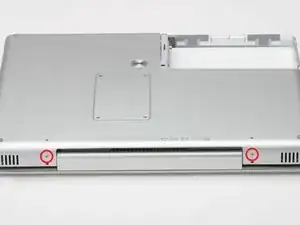

Удалите два винта Phillips по обеим сторонам шарнира дисплея.

Схватите нижний корпус и надавите на сторону шарнира, одновременно поворачивая другой конец корпуса к себе, пока он не отщёлкнется, затем полностью снимите его (оставив дисплей).

Вы фактически отделили компьютер от дисплея.

Удалите два винта Torx T6 в нижнем левом и нижнем правом углах дисплея, крепящие заднюю рамку к сборке дисплея.

Вставьте лопатку между левой кромкой передней рамки дисплея и пластиковым полосом, прикреплённой к задней рамке, при этом кромка инструмента направлена к ЖК-экрани.

Поверните инструмент от ЖК-экрана, чтобы отщёлкнуть заднюю рамку с защёлок на передней рамке дисплея.

Продвигайтесь вдоль левой кромки дисплея, пока задняя рамка равномерно не отделится от передней рамки.

Вставьте лопатку между правой кромкой передней рамки дисплея и пластиковым полосом, прикреплённой к задней рамке, при этом кромка инструмента направлена к ЖК-экрани.

Поверните инструмент от ЖК-экрана, чтобы отщёлкнуть заднюю рамку с защёлок на передней рамке дисплея.

Продвигайтесь вдоль правой кромки дисплея, пока задняя рамка равномерно не отделится от передней рамки.

Вставьте лопатку между верхним краем передней рамки дисплея и пластиковым полосовым элементом, прикреплённым к задней рамке, при этом край инструмента должен быть направлен к ЖК‑экране.

Поверните инструмент от ЖК‑экрана, чтобы отщёлкнуть заднюю рамку с защёлок на передней рамке дисплея.

Продвигайтесь вдоль верхнего края дисплея, пока задняя рамка равномерно не отделится от передней рамки.

Вставьте лопатку в зазор между передней рамкой и задней рамкой дисплея рядом с верхним левым углом.

Освободите защёлку, повернув лопатку от экрана.

Повторите этот процесс в верхнем правом углу дисплея.

Эти защёлки особенно трудно отщёлкивать и может потребоваться дополнительное усилие для их снятия.

Поднимите верхний край задней рамки дисплея немного вверх.

Сдвиньте заднюю рамку дисплея от себя, чтобы освободить последние защёлки.

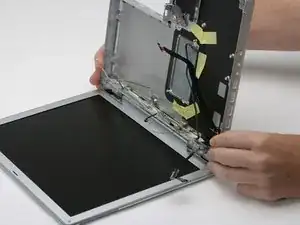

Поверните заднюю рамку дисплея и положите её рядом с дисплеем.

Задняя рамка всё ещё соединена с дисплеем через ленточные кабели по нижнему краю.

Переверните устройство и снимите по два винта с крестообразным шлицем 4,5 мм с каждой стороны металлического кронштейна (всего четыре винта).

Пропустите кабели инвертора дисплея, антенны и передачи данных дисплея через кронштейн и снимите металлический кронштейн.

Переверните устройство.

Снимите винт с крестообразным шлицем 5,5 мм, крепящий инвертор дисплея к передней рамке дисплея.

Инвертор — это чрезвычайно тонкая печатная плата, которая очень хрупкая и легко трескается. Будьте осторожны при обращении.

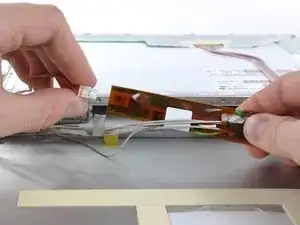

Используя заострённый конец лопатки, подденьте инвертор дисплея из крышки муфты.

Снимите три винта с крестообразным шлицем 3,0 мм, крепящие крышку муфты к передней рамке дисплея.

Опустите левый край крышки муфты вниз.

Опустите правый край крышки муфты вниз.

Снимите крышку муфты с устройства.

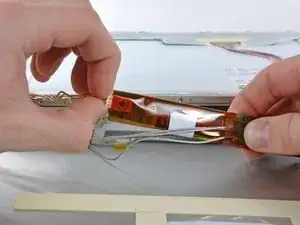

Отключите кабель инвертора, потянув разъём от гнезда на плате инвертора.

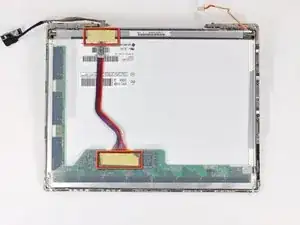

Снимите две полоски ленты, закрывающие кабель передачи данных дисплея.

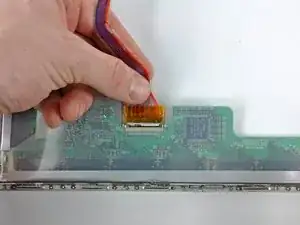

Потяните разъём кабеля передачи данных дисплея от его гнезда, чтобы отключить его от ЖК‑экрана.

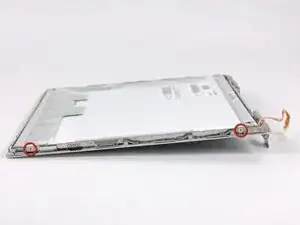

Снимите два винта с крестообразным шлицем 3,0 мм, крепящие ЖК‑экран к левой стороне передней рамки дисплея.

Снимите два винта с крестообразным шлицем 3,0 мм, крепящие ЖК‑экран к правой стороне передней рамки дисплея.

Оттолкните ЖК‑экран от передней рамки дисплея.

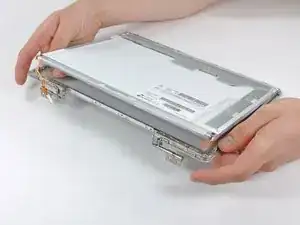

Снимите ЖК‑экран.

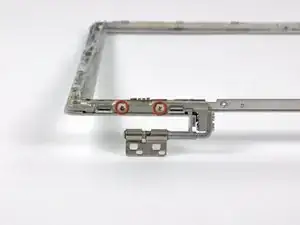

Снимите три винта с крестообразным шлицем 3,0 мм, крепящие правую крышку муфты к передней рамке дисплея.

Снимите два винта с крестообразным шлицем 5,5 мм, крепящие правую крышку муфты к передней рамке дисплея.

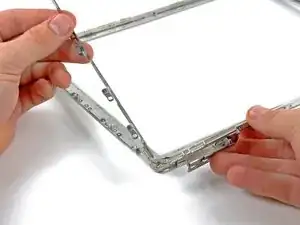

Поднимите секцию штанги петли муфты немного и снимите всю петлю муфты с передней рамки дисплея.
