Замена датчика Холла PowerBook G4 Aluminum 12" 1-1.5 GHz

Используйте монету, чтобы повернуть винт блокировки батареи на 90 градусов вправо.

Поднимите батарею из компьютера.

Удалите четыре винта с отверткой Philips с крышки памяти.

Сдвиньте крышку памяти от отсека памяти.

Удалите длинный черный винт Philips рядом с картой памяти.

Удалите маленький EMI-экран под черным винтом.

На клавиатуре удалите клавиши F1, F2, F11 и F12.

Это может быть страшно — сделайте глубокий вдох перед продолжением. Поместите указательный палец под верхний левый угол клавиши и поднимите до щелчка. Затем перенесите палец на левый край клавиши и поднимите, чтобы снять клавишу.

Вы освобождаете два крепления с левой стороны клавиши от двух маленьких отверстий в пластиковом механизме ножниц.

При замене клавиш на клавиатуре разместите клавишу прямо над отверстием, куда она должна идти, и нажмите вниз, пока не услышите щелчок.

Используйте ноготь или маленькую плоскую отвертку, чтобы приподнять серые наклейки, закрывающие каждый из винтов.

Удалите два коротких винта Philips.

Поднимите клавиатуру за клавиши 'esc' и 'eject' и осторожно поднимите, пока клавиатура не станет вертикальной.

Возьмите соединительный шнур клавиатуры вблизи разъема и отключите его от материнской платы.

Удалите три винта Philips длиной 2,5 мм из отсека для батарей.

Поверните компьютер на 90 градусов по часовой стрелке и удалите два винта Philips из корпуса.

Внешние винты корпуса имеют длину примерно 6,35 мм.

Снова поверните компьютер на 90 градусов по часовой стрелке и удалите только нижний винт с каждой стороны петли.

Поверните компьютер на 90 градусов по часовой стрелке еще раз и удалите два винта Philips на внешней стенке отсека для батарей.

Примечание: для сборки оба винта имеют длинные шейки.

Переверните компьютер и откройте его.

Удалите следующие 14 винтов:

Шесть винтов Philips длиной 2,5 мм с обеих сторон области клавиатуры.

Пять винтов Philips длиной 4,5 мм на левой половине области клавиатуры.

Один винт размером 7 мм в верхнем левом углу верхней крышки (отвертка Torx T6 подойдет идеально).

Один винт Philips длиной 15 мм в верхней части области клавиатуры.

Один винт размером 16.5 мм в верхнем правом углу верхней крышки (тоже подойдет отвертка Torx T6).

Этот шаг очень сложен и может испортить ваш компьютер. Легко выдернуть разъем с красными и черными проводами (питание) из материнской платы. Если это случится, восстановить все будет почти невозможно.

Отделите две полоски фольгированной ленты с левой стороны области клавиатуры.

Разъемы на концах кабелей очень прочно соединены с сокетами на материнской плате. Прямое вытягивание за кабель может либо отсоединить кабель от разъема, либо отсоединить сокет от материнской платы.

Осторожно отключите микрофонный и силовой кабели от материнской платы. С помощью ногтей или зубного крючка осторожно подденьте разъемы из сокетов. Убедитесь, что вы тянете только за разъем, а не за сокет.

Начните с одного из верхних углов рядом с экраном и обойдите рамку, разделяя верхнюю и нижнюю части корпуса.

С помощью отвертки аккуратно освободите два серых пластиковых фиксатора внутри отсека для батареи, чтобы снять правую часть верхнего корпуса.

Еще два серых пластиковых фиксатора держат левую часть верхнего корпуса. Их не так легко освободить, так как они скрыты от глаз до разборки. Они находятся в том же положении, что и два в отсеке для батареи, но с противоположной стороны тачпада. Попробуйте вставить плоский инструмент в отверстия фиксаторов и толкать их внутрь (в сторону экрана), чтобы они освободились и отпустили левую часть верхнего корпуса.

Поднимите верхнюю крышку с компьютера.

Удалите один винт Philips с платы датчика Холла на правой стороне компьютера.

Отведите кабель, соединяющий плату датчика Холла с платой DC-DC.

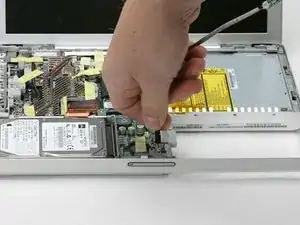

Отключите кабель датчика Холла от платы DC-DC.
